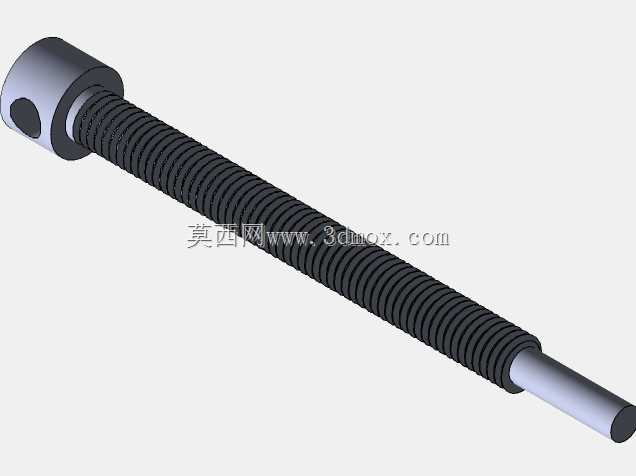

这款带安装端的外螺纹轴,在轻工自动化输送线、小型工装夹具调距机构、实验室检测设备进给单元里都有很广泛的适配场景,很多做非标设备的结构工程师在做小行程直线调节的结构时,都会优先考虑这类结构的轴件,相比光轴搭配锁紧套的结构,它的螺纹段可以实现连续的位置微调,调节精度能控制在螺距级,不需要额外增加刻度件就能实现定量的位置调整。从结构设计逻辑来看,轴件一端做了加大的圆柱安装头,安装头上预留了径向的锁紧孔,这个设计是为了在装配时可以通过径向的紧定螺钉把轴端和驱动件或者固定座锁死,避免轴在转动或者受轴向力的时候出现周向打滑,安装头的直径比螺纹段大出近三分之一,这个尺寸差是为了在装配时形成轴向定位面,安装时直接把安装头端面贴紧配合件的基准面,
就能快速确定轴的轴向安装位置,不需要反复测量调整安装深度,能大幅提升装配环节的效率。螺纹段占据了轴身近七成的长度,螺纹采用的是普通公制三角螺纹,牙型角60度,这类螺纹的加工工艺成熟,不管是车削加工还是滚压加工都能获得稳定的尺寸精度,而且螺纹副的配合间隙可以通过选配螺母来调整,既可以做传动用,也可以做紧固连接用,适配场景非常灵活。轴的另一端做了光轴收尾段,光轴段的直径比螺纹小径略小,这个设计有两个作用,一是在轴穿入安装孔的时候,光轴段可以起到导向作用,避免螺纹牙刮伤安装孔内壁,二是光轴段可以作为行程限位的配合段,在轴运动到极限位置时,光轴段和配套的导向套配合,能避免螺纹牙直接承受径向的限位冲击力,保护螺纹牙型不会因为磕碰出现变形,
延长轴件的使用寿命。在实际选型使用的时候,需要注意几个安装边界尺寸,首先是端部安装头的长度,这个尺寸决定了轴端和驱动件的配合深度,如果配合深度过浅,轴在承受大轴向载荷的时候容易出现轴端断裂的问题,设计时一般会把安装头的长度设置为安装头直径的0.8到1.2倍,保证足够的配合强度。然后是螺纹段的长度,这个尺寸直接决定了轴的有效调节行程,选型时需要预留至少1到2个螺距的余量,避免调节到极限位置时螺母卡死在螺纹收尾处。还有光轴端的直径公差,一般会选h7的公差等级,和导向套的H8公差配合,既能保证滑动顺畅,又不会因为间隙过大出现调节时的轴端晃动。很多新手工程师在设计这类轴件的时候,容易忽略螺纹收尾处的退刀槽结构,
这个模型里在螺纹段和光轴段的衔接处做了合理的退刀槽设计,退刀槽的宽度比车刀的刀刃宽度略大,深度比螺纹小径略深,这样在车削螺纹的时候不会出现乱牙的问题,同时退刀槽的位置也可以作为螺母行程的硬限位,不需要额外增加限位挡圈,简化了整体的结构。另外安装头上的径向锁紧孔,位置设置在安装头的中心位置,这样紧定螺钉锁紧的时候,锁紧力可以均匀作用在配合轴上,不会出现偏载导致的轴端倾斜问题,锁紧孔的深度一般设置为安装头直径的三分之一,既保证足够的锁紧力,又不会因为孔过深削弱安装头的结构强度。在材料选择上,这类轴件一般会选用45号钢做调质处理,硬度控制在HB220到250之间,既能保证足够的强度和刚性,又不会因为硬度过高导致加工难度变大,如果是用在有腐蚀环境的场景,也可以换成304不锈钢材质,只是不锈钢的螺纹配合需要注意润滑,避免出现咬合的问题。在装配的时候,螺纹段需要涂抹适量的润滑脂,降低螺纹副之间的摩擦阻力,提升调节的顺畅度,同时也能减少螺纹的磨损,延长使用寿命,端部的紧定螺钉建议选用带尼龙防松圈的类型,避免设备运行过程中因为振动导致螺钉松动,出现轴件移位的问题。
