间歇传动用六槽日内瓦轮结构设计

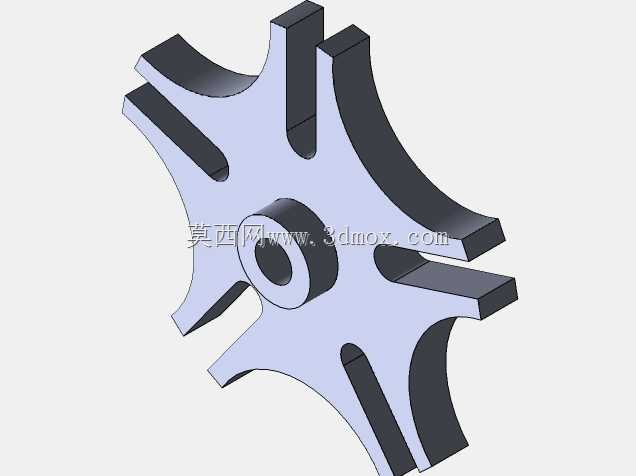

　　在自动化生产线的转位工位、多工位装配台的步进送料环节、胶片放映机的走片机构、包装机械的定长送料单元里，日内瓦轮也就是槽轮机构的出镜率一直不低，这种结构能把主动拨盘的连续匀速转动，转化为从动槽轮的周期性间歇转动，和棘轮机构相比传动平稳性更好，冲击载荷更小，在中低速轻载的间歇分度场景里可靠性表现十分突出。本次设计的是六槽外啮合日内瓦轮的从动槽轮部件，外啮合结构的主动拨盘和从动槽轮回转方向相反，相比内啮合结构装配调整更便捷，维护难度更低，适合多数开放式安装的间歇传动工位。从功能实现逻辑来看，槽轮的径向槽数量直接决定了单次转位的角度，六槽结构单次转位对应60度分度，单周期内槽轮的运动时间占比约为0.33，静止时间占比约0.67，

　　能给工位上的装配、检测、压装工序留出足够的作业时长，不会出现工位还未完成作业就提前转位的干涉问题。设计过程中首先要锁定的是中心距参数，也就是主动拨盘回转轴和从动槽轮回转轴的安装间距，这个参数是整个机构的安装基准，所有轮廓尺寸都要围绕中心距推导：主动拨盘上的圆柱销进入径向槽的过程中，槽轮的角加速度变化要控制在合理区间，避免启动和停止瞬间的刚性冲击，因此径向槽的侧壁做了微小的拔模斜度，既方便圆柱销顺滑导入槽内，也能减少长期运行后的侧壁磨损。槽轮的外凸锁止弧是和主动拨盘的凹锁止弧配合的关键结构，当圆柱销脱离径向槽后，两段锁止弧完全贴合，能把槽轮牢牢锁止在固定位置，不会因为工位上的作业外力出现溜转偏移，设计时锁止弧的配合间隙控制在0.

　　02-0.05mm之间，间隙过大会导致锁止时槽轮存在窜动间隙，影响工位定位精度，间隙过小则会出现装配卡滞，低温环境下甚至会出现锁止面咬死的问题。从安装边界来看，槽轮中心的轮毂孔是动力输出的连接位，孔内可根据实际负载选择平键连接或者花键连接，轮毂的轴向长度要比安装板的厚度多出2-3mm，方便轴向锁紧固定，避免槽轮运行时出现轴向窜动。槽轮的六个径向槽均匀分布在轮体圆周上，相邻槽的角度公差控制在±0.02度以内，保证每次转位的分度精度满足工位要求，轮体的外缘做了圆弧过渡处理，没有尖锐棱角，既减少了转动过程中的风阻，也能避免装配维护时的磕碰划伤。实际选型应用时，要注意这种外啮合槽轮机构的圆柱销入槽瞬间存在一定的柔性冲击，

　　不适合高速重载的传动场景，运行转速建议控制在每分钟100转以内，负载扭矩不超过轮体材料的许用剪切强度，常用的加工材料可选45号钢调质处理，表面硬度达到HB220-250就能满足多数常规场景的耐磨要求，如果是食品包装、医疗设备这类有防锈要求的场景，也可以换成304不锈钢材质，只是要相应调整锁止弧的配合间隙，补偿不锈钢材料较大的热膨胀系数。建模过程中所有的圆弧轮廓和径向槽都做了相切约束，没有出现曲率突变的位置，避免后续数控加工时出现进给速度骤变的问题，轮体上的减重槽在不影响结构强度的前提下去除了多余材料，降低了从动件的转动惯量，能减少圆柱销入槽时的冲击载荷，提升整个机构的运行平稳性。安装时要保证主动拨盘和从动槽轮的回转轴线平行，两轴的平行度公差控制在0.01mm/100mm以内，否则会出现圆柱销和径向槽侧壁偏磨，大幅缩短机构的使用寿命，日常维护时只需要定期在径向槽和锁止弧的配合面涂抹少量润滑脂，就能保证长期运行的顺畅性。
