棘轮机构配套弧形止动挡块结构设计

　　在间歇进给、单向传动类机械设备的传动链路里，这类弧形止动挡块是和棘轮、棘爪配合实现反向锁止的核心受力构件，常见于轻工输送线的步进进给单元、机床进给机构的单向止退结构、手动起重器具的防逆转组件，甚至部分农用机械的间歇排种传动结构中，承担着限制棘轮反向回转、保障传动方向单向可控的关键作用，一旦挡块磨损或者配合间隙超差，整个间歇传动机构就会出现逆转打滑、进给定位失准的问题，严重时还会引发设备卡滞、负载倒转的安全隐患。

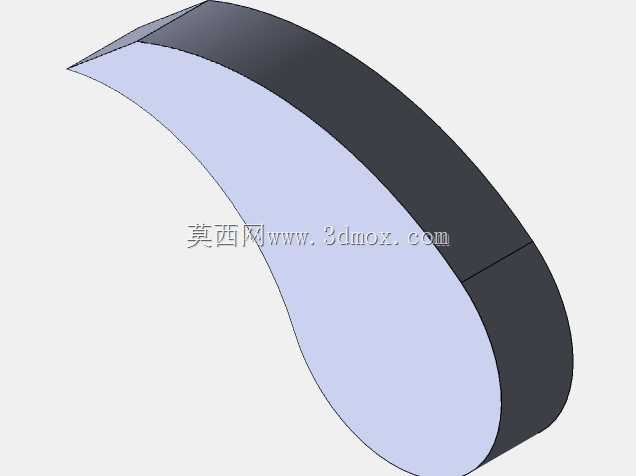

　　从实际功能逻辑来看，这个挡块的工作面采用了和棘轮齿顶圆弧匹配的弧形轮廓，不是常规的直面挡止结构，这种设计首先是为了增大和棘轮外缘的接触贴合面积，避免局部应力集中导致的构件早期磨损——常规直面挡块和棘轮接触时多为线接触，反复冲击载荷下很容易在接触位置打出压痕，甚至出现崩边，而弧形贴合面能把接触应力分散到更长的接触带上，同等载荷下接触应力能降低四成左右，大幅提升构件的抗冲击疲劳寿命。挡块的非工作面做了平滑的弧度过渡，没有多余的凸台或者棱角，一方面是为了避让机构运动过程中相邻的棘爪、连杆构件，避免运动干涉，另一方面也能减少传动过程中润滑油的附着阻力，让润滑脂能顺着弧面均匀流到接触摩擦位置，降低长期运行的磨损速率。

　　设计这类挡块的时候，首先要匹配对应棘轮的齿顶圆半径，弧形工作面的曲率半径要比棘轮齿顶圆半径大0.2到0.5毫米，预留出润滑脂的存储间隙，同时保证挡块在锁止位置时，能同时贴合至少两个棘轮轮齿的侧面，避免单齿受力过载。挡块的厚度方向尺寸要和棘轮的齿宽保持一致，偏差控制在0.1毫米以内，太薄会导致接触面积不足，太厚则会和棘轮两侧的支撑板产生摩擦 drag，增加不必要的传动阻力。安装端的结构要根据安装座的形式做适配，这个挡块的平直端面是安装定位基准，设计时要保证这个端面和弧形工作面的形位公差，端面相对于弧形面中心轴线的垂直度要控制在0.02毫米以内，不然安装后挡块会出现偏斜，导致接触不均匀，局部磨损加快。

　　从安装边界来看，这类挡块一般是通过销轴铰接在安装支座上，配合复位弹簧实现非锁止状态下的抬起避让，所以挡块上的铰接孔位置要经过运动仿真校核：当棘轮正向转动时，挡块能在齿面的推动下克服弹簧力抬起，顺利滑过每一个轮齿，不会出现卡齿现象；当棘轮有反向转动趋势时，挡块能在弹簧力作用下快速卡入棘轮齿槽，实现即时锁止，锁止响应的空行程不能超过半个齿距，不然会出现传动间隙过大、进给定位不准的问题。挡块的摆动行程要做限位设计，最大抬起高度不能超过棘轮齿高的1.5倍，避免抬起过高导致复位时无法准确卡入齿槽，同时也要限制挡块的最低下落位置，避免挡块直接抵死在棘轮齿根位置，造成摩擦阻力过大甚至机构卡死。

　　在材料选型和工艺适配层面，这类挡块的工作面因为要承受反复的冲击载荷和滑动摩擦，一般会选用中碳钢做整体调质处理，硬度控制在HB220-250，保证芯部有足够的韧性抗冲击，然后在弧形工作面上做高频淬火处理，淬火层深度1.5-2毫米，表面硬度达到HRC45-50，兼顾表面耐磨性能和芯部的抗冲击能力，避免硬度过高导致的受冲击崩裂。建模过程中要注意弧形工作面和侧面的交接位置做0.5毫米的圆角过渡，避免热处理时的应力集中导致开裂，同时安装铰接孔的位置要做铰孔加工，保证和销轴的配合间隙在0.03-0.05毫米，间隙过大会导致挡块摆动旷量，锁止时出现冲击异响，间隙过小则会导致摆动卡滞，无法顺利复位。

　　实际装配调试时，要先调整挡块和棘轮的中心距，保证锁止状态下挡块工作面和棘轮齿面的接触斑点沿齿高方向不小于70%，沿齿宽方向不小于80%，如果接触偏斜，要通过调整安装支座的垫片厚度来修正位置，不能靠修磨挡块工作面来适配，不然会破坏弧形面的曲率精度，导致接触应力分布不均。复位弹簧的弹力要调整合适，弹力过小会导致锁止不及时，出现逆转打滑，弹力过大则会增加棘轮正向转动时的摩擦阻力，增加传动能耗，还会加快棘轮齿面和挡块工作面的磨损速度。日常维护中，要定期在挡块和棘轮的接触位置涂抹锂基润滑脂，清理接触面之间的金属磨屑，避免磨屑进入摩擦面导致磨粒磨损，缩短构件使用寿命。
