四足仿生爬行机器人结构设计方案

项目分类:工业机器人 发布时间:2022-02-05 ID:541536
  • 四足仿生爬行机器人结构设计方案
  • 四足仿生爬行机器人结构设计方案
  • 四足仿生爬行机器人结构设计方案
  • 四足仿生爬行机器人结构设计方案

  这款四足仿生爬行机器人的结构设计,核心围绕狭小空间巡检、复杂地形探测这类实际作业场景展开,区别于轮式、履带式移动设备,足式结构的越障冗余度更高,能适配非结构化地面的通行需求,比如工业管线排布密集的设备夹层、灾后废墟的非平整地面,都能依靠离散落足点完成移动,不会像轮式设备那样被凸起障碍卡滞,也不会像履带结构那样在细碎杂物区域出现履带卡塞的问题。

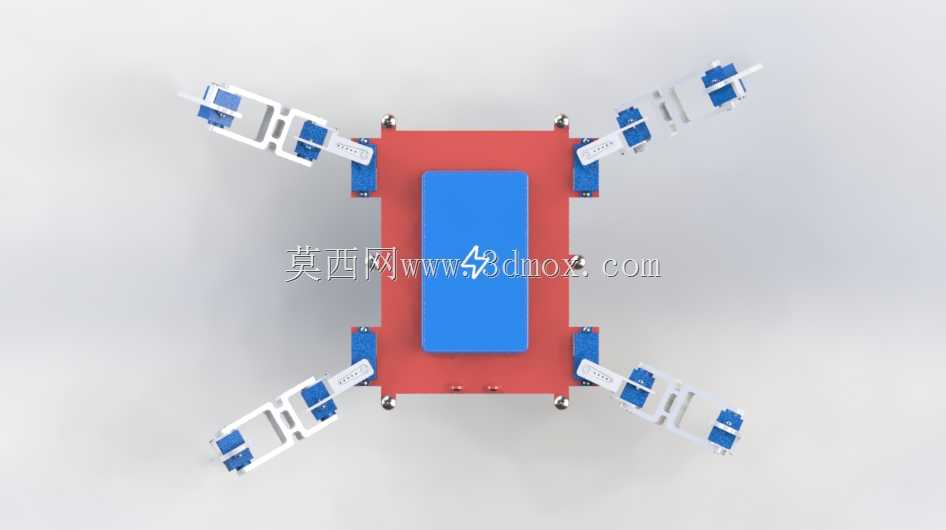

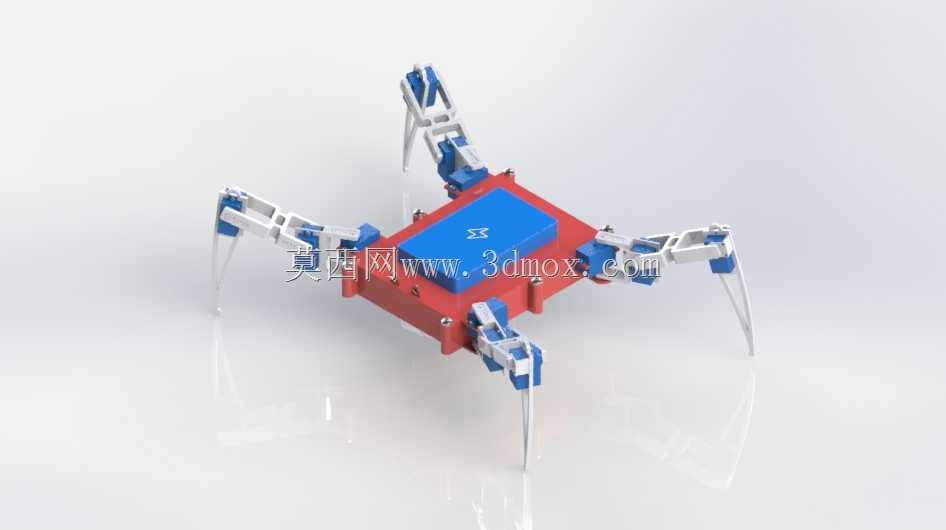

  从功能特性来看,整机采用对称式四足布局,单腿为多连杆串联结构,每条腿设置三个转动自由度,分别对应根关节的侧摆、髋关节的前后摆动、膝关节的屈伸动作,关节处的传动结构采用舵机直连配合连杆传力,没有冗余的齿轮减速间隙,足端采用尖点式设计,接触地面时的压强更高,能在松软土质、网格格栅这类特殊接触面稳定抓附,不会出现打滑侧移的问题。机身主体采用分层式框架结构,上层预留控制板、电池、传感模块的安装位,下层作为腿根关节的安装基准面,框架边缘做了倒角处理,避免在狭窄空间通行时剐蹭周边管线或障碍物。

  设计思路上没有追求过多的冗余自由度,而是优先保证结构可靠性与运动稳定性,四条腿的安装基准完全对称,左右腿的结构件可完全互换,降低后续加工与备件替换的成本;单腿的连杆长度经过运动学仿真校核,迈步时的足端轨迹为类椭圆曲线,抬足高度可根据地面障碍高度调整,平路移动时抬足高度控制在10mm以内,降低运动过程中的重心波动,越障时最大抬足高度可达50mm,能跨过不超过自身机身高度三分之一的垂直障碍。机身整体的重心落在四条腿支撑多边形的几何中心位置,静止状态下的稳定裕度超过30%,单腿抬起迈步时,剩余三条腿的支撑三角形仍能覆盖重心投影,不会出现侧翻风险。

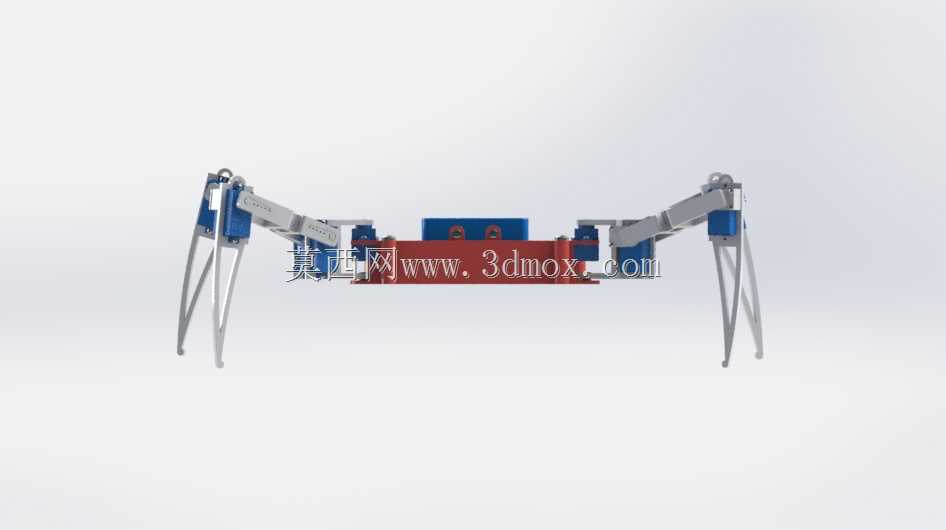

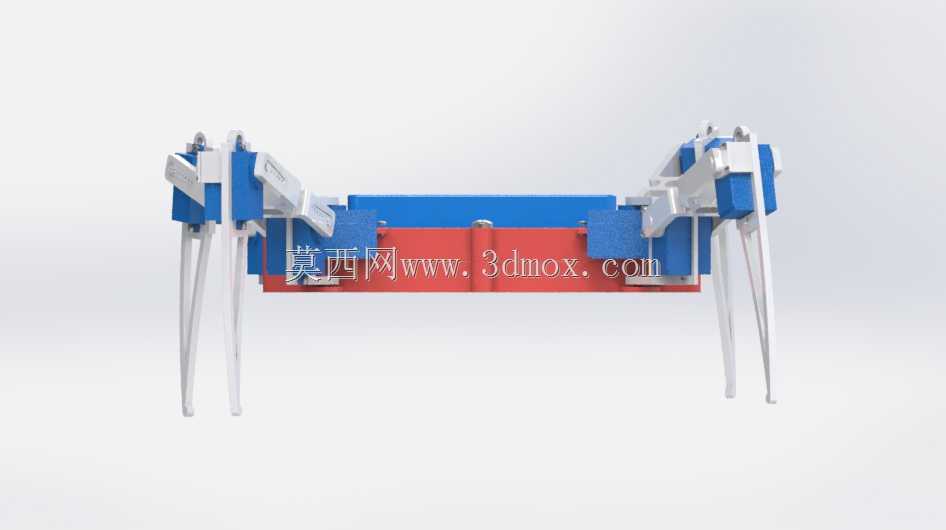

  外形尺寸与安装边界方面,整机不含足端的长宽尺寸控制在120mm*120mm范围内,机身主体厚度为35mm,单腿完全展开时的整机最大宽度为220mm,足端最大触地跨度为200mm,安装关节舵机时,舵机的输出轴与连杆安装孔的同轴度公差控制在0.1mm以内,避免传动过程中出现卡滞或额外的负载损耗;机身框架上的安装孔位采用标准M2螺丝孔距,可直接适配市面上主流的微型舵机、小型控制板的安装尺寸,不需要额外做转接件。足端采用可拆卸式设计,可根据不同作业场景更换橡胶垫足端、尖刺足端或者磁吸足端,比如在金属壁面作业时更换磁吸足端,就能实现倾斜金属面的爬行,在光滑瓷砖地面更换橡胶垫足端提升摩擦力。

  实际应用中,这类小型四足爬行机器人可搭载微型摄像头、气体传感器等模块,完成工业设备内部的管线巡检、密闭空间的气体检测等任务,结构设计上所有的走线都预留了机身内部的穿线通道,线缆不会外露在机身外侧,避免移动过程中线缆被障碍物勾挂;关节处的运动范围做了机械限位,根关节侧摆角度范围为±45度,髋关节前后摆动范围为-60度到+80度,膝关节屈伸范围为0度到120度,不会因为控制程序出错导致关节运动超程损坏结构件。整机的结构件大部分采用薄壁式设计,在保证结构强度的前提下尽可能降低自身重量,单腿的结构件壁厚为2mm,机身框架壁厚为2.5mm,装配完成后的整机重量控制在300g以内,移动时的足端冲击力小,不会对脆弱的作业面造成损伤。
