带循环管路系统的锥底储料大罐结构设计

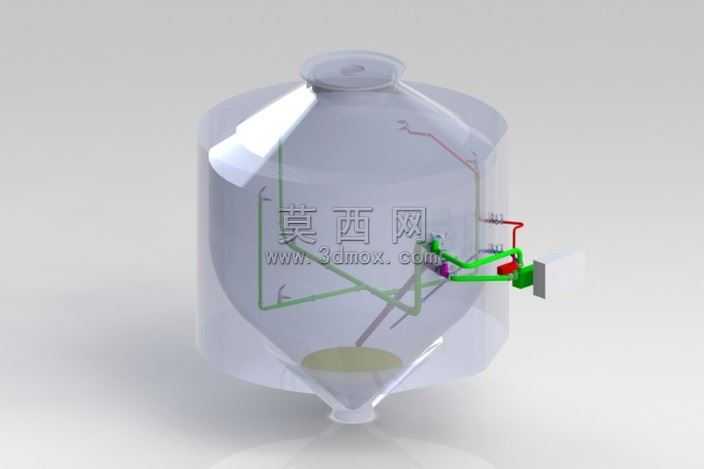

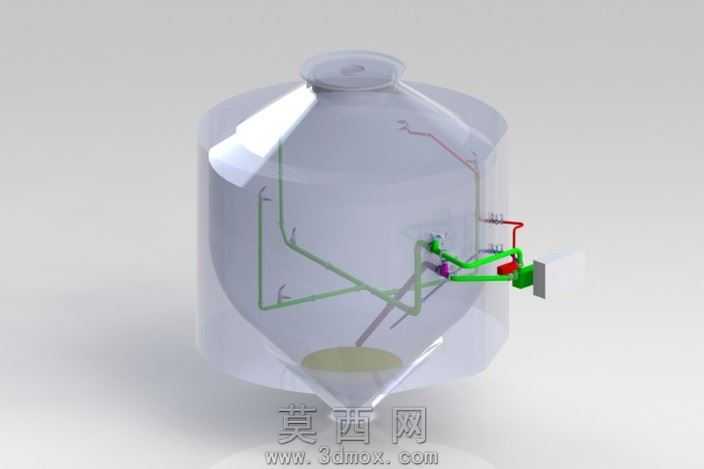

本作品为带循环系统的锥底储料大罐三维设计，采用SolidWorks完成全参数化建模，整体围绕工业储料场景的介质循环需求展开结构设计。建模阶段首先完成罐体主体的轮廓搭建，采用上部直筒段搭配下部锥底的经典储料罐体构型，直筒段保证充足的储料容积，锥底结构可实现介质无残留排料，避免罐底积料问题，罐体顶部设置进料接口，锥底最低点设置出料接口，满足常规进出料的基础功能需求。在罐体主体建模完成后，重点开展循环管路系统的布局设计，循环管路从罐体侧部引出，依次搭配多组控制阀门、连接接头与输送管路，通过不同颜色的管路区分不同功能的流道，绿色管路为主循环流道，红色管路为辅助支路流道，管路走向贴合罐体外壁排布，通过管夹类结构实现与罐体的固定连接，避免管路悬空产生的结构应力问题。材质渲染阶段，罐体主体采用半透明磨砂塑料质感的材质，可直观展示内部介质的液位状态与管路伸入罐体内部的结构位置，管路部分根据功能区分采用高饱和度的纯色材质，阀门与接头部分采用金属哑光材质，还原工业管路配件的真实质感，整体渲染效果清晰区分各结构部件，便于快速识别不同功能模块。结构设计上充分考虑管路的安装与维护空间，循环管路的阀门操作端均朝向罐体外侧预留充足操作空间，管路弯折处采用圆弧过渡避免直角弯折造成的流道阻力过大问题，伸入罐体内部的管路末端延伸至锥底区域，保证循环过程中可带动罐底沉积介质参与循环，避免介质分层沉积。整体设计兼顾罐体的储料功能与循环系统的流道合理性，各部件之间的装配关系完整，无干涉问题，可直接用于结构展示、方案评审或后续的工程图转化工作。
