红色按钮式推压开关三维结构模型

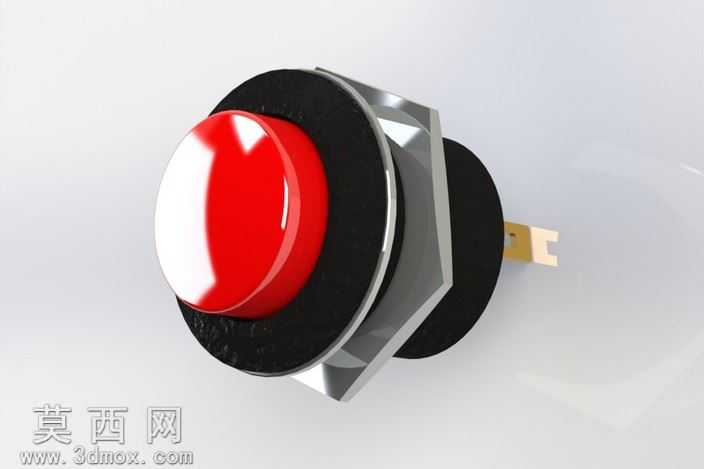

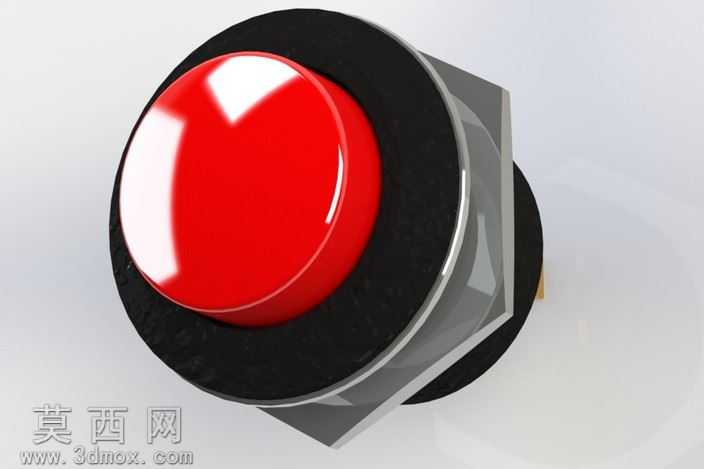

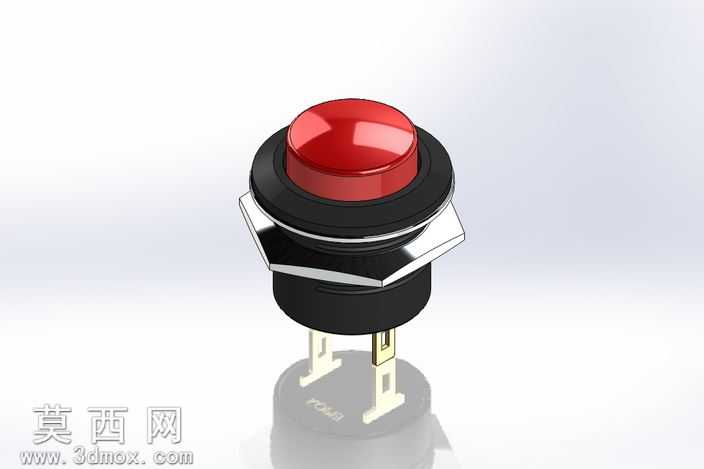

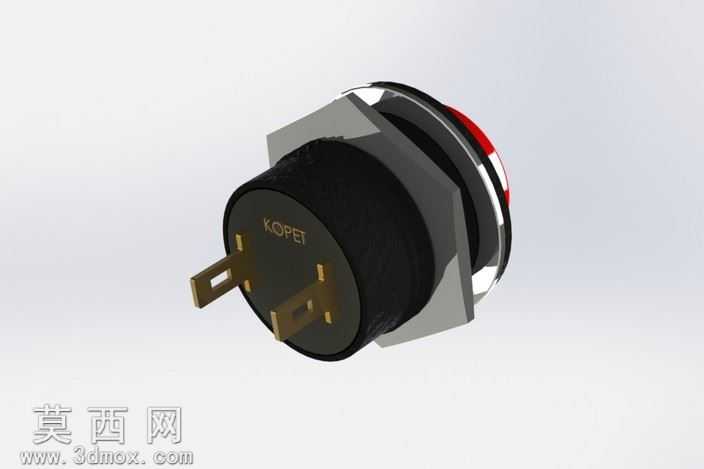

本模型为红色按钮式推压开关的三维数字化结构模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循小型电器开关的实际生产尺寸规范，对开关的每一处结构细节都做了精准还原。模型整体由红色操作按钮头、黑色绝缘基座、金属安装固定螺母、底部插片式接线端子四个核心部分组成，建模时首先通过旋转凸台命令构建按钮头的弧形顶面与柱形基座，对按钮表面的圆弧过渡做了曲率连续处理，还原了真实按钮的圆润触感造型；随后通过拉伸、切除命令构建黑色绝缘基座的柱形主体与安装卡槽，对基座上的螺纹结构采用装饰螺纹线配合实体扫描的方式还原，既保证了视觉上的螺纹真实感，又控制了模型整体的面数复杂度。金属安装六角螺母部分通过六边形草图拉伸后做倒角处理，还原了五金冲压件的棱角过渡特征，底部的两个插片式接线端子则通过钣金模块建模，还原了插片上的定位缺口与焊接接触面的平整结构。材质渲染阶段，为红色按钮头赋予半透明高光塑料材质，添加了轻微的表面折射与反射效果，还原了常见按钮开关的红色塑料按键质感；黑色绝缘基座赋予哑光黑色工程塑料材质，调整粗糙度参数模拟电木材质的哑光磨砂触感；金属螺母与接线端子赋予镀铬金属材质，添加细微的划痕纹理模拟五金件的真实生产质感，整体渲染效果贴近实物的视觉表现。结构设计上，模型还原了这类推压开关的典型安装结构，六角螺母用于穿过设备面板后锁紧固定，底部插片端子用于快速插接导线，按钮头的按压行程做了限位结构的示意，可直观展示开关的按压操作逻辑。建模过程中所有零件均采用独立实体建模，可单独导出零件用于装配验证，各部件之间的配合间隙符合实际装配公差要求，既可以用于电器产品的装配干涉检查，也可作为教学演示素材展示小型按钮开关的内部构造与装配关系，帮助学习者理解这类常用控制元件的结构原理与设计要点。
