1/14比例中型平板牵引拖运挂车结构

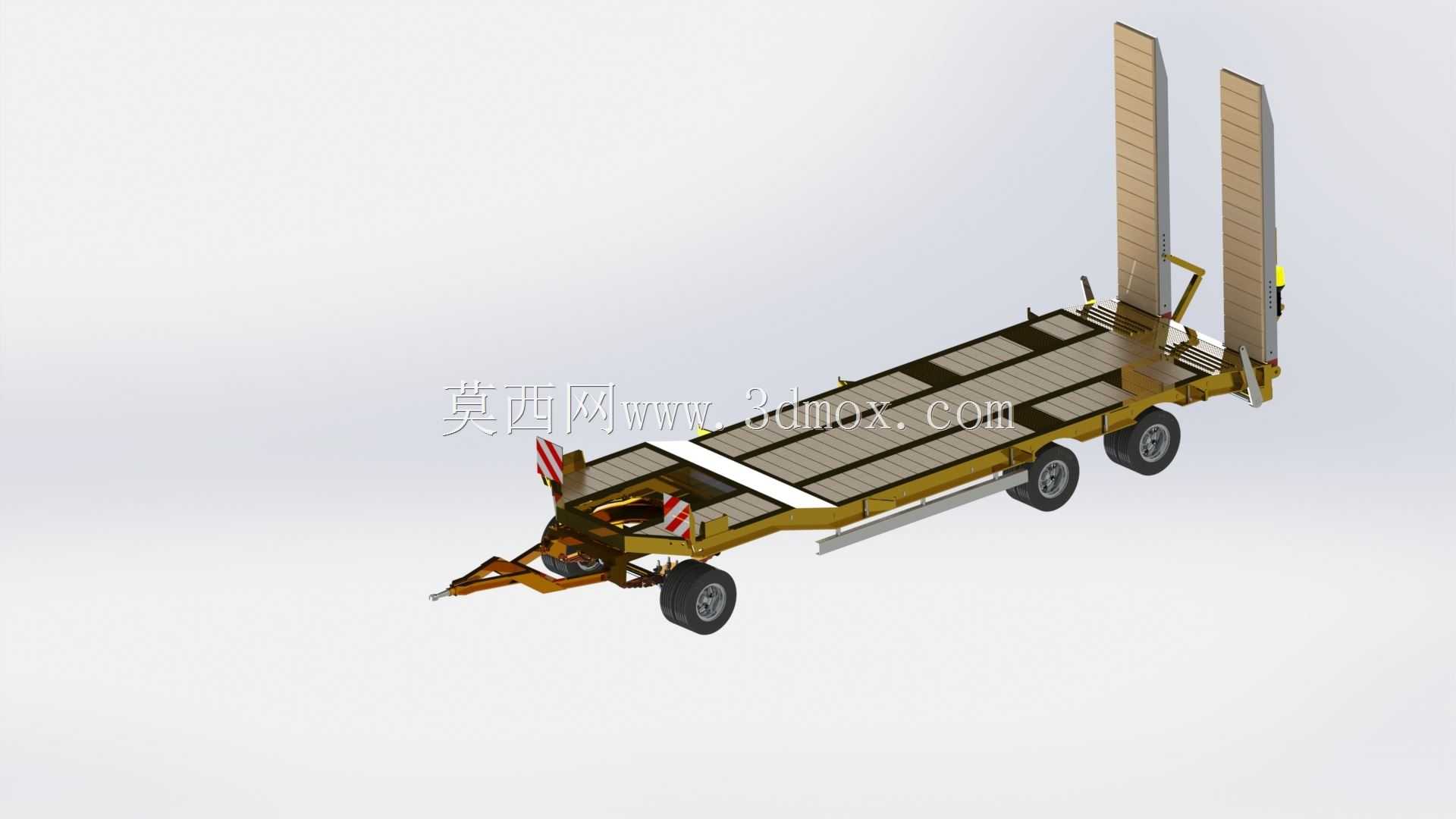

　　这款中型平板牵引拖车的三维结构，主要面向小型工程设备转运、厂区内重型物料周转、小型工程机械短距离转场这类场景设计，在实际作业中，它可以搭配轻型牵引车头使用，完成从仓储区到作业面的零散重型构件、小型工程机械、农用机具的转运工作，相比固定式运输车辆，它的转向灵活性更高，对狭窄厂区、田间非铺装路面的适配性更强。从结构设计来看，这款拖车采用低平板承载面布局，承载台面做了分块防滑铺装设计，台面边缘设置了捆绑固定点位，方便运输过程中对所载设备、物料进行绑扎固定，避免运输过程中出现滑移偏移。尾部设置了两段式可翻转爬梯结构，爬梯表面做了防滑齿形处理，当需要转运轮式工程机械、小型履带设备时，可将爬梯下放形成坡道，设备可直接沿坡道自行行驶至承载台面上，

　　无需额外吊装设备辅助，大幅降低装卸环节的设备投入与作业时间，爬梯收起后可通过尾部锁止机构固定，避免行驶过程中出现晃动松脱。行走系统采用多轴轮组布局，三轴式的轮组排布可以均匀分散承载重量，降低单轮接地比压，让拖车在非铺装的松软路面行驶时，不容易出现陷车问题，轮组匹配了钢板弹簧悬架结构，可以过滤行驶过程中路面传递的颠簸冲击，既保护所载的精密设备不受振动损坏，也能延长车架结构的疲劳寿命。牵引部分采用铰接式牵引架结构，牵引架与车架主体通过回转销轴连接，可实现大角度转向，适配牵引车头的转弯半径需求，牵引架端部设置了标准牵引销结构，可以匹配通用型牵引连接装置，无需对牵引车头做额外改装即可对接使用。车架主体采用边梁式承载结构，

　　主纵梁采用变截面设计，在牵引连接区域、轮组安装区域做了局部加强处理，应对起步、制动、颠簸时的应力集中问题，横梁采用等间距排布，均匀传递承载台面的载荷到主纵梁上，避免台面出现局部变形。从安装边界尺寸来看，这款1/14比例的拖车模型，承载台面宽度匹配同比例工程车辆的通行宽度，爬梯展开后的坡度角控制在15度以内，满足小型履带设备、轮式设备的爬坡能力上限，爬梯收起后整车长度控制在同比例牵引车辆的适配范围内，不会出现转弯时尾部扫过区域过大的问题。在细节设计上，车架侧面设置了反光标识安装位，尾部设置了示宽标识与缓冲防撞块，满足道路转运时的安全标识要求，轮拱位置做了圆弧过渡处理，避免车轮大行程跳动时与车架结构发生干涉，

　　牵引架上还设置了驻车支撑装置，当拖车与牵引车头分离时，可放下支撑装置保持拖车水平停放，避免出现前倾倾覆的问题。不同于普通货运挂车，这款中型拖车的设计更侧重小型设备的自装卸能力，无需额外辅助装卸设备即可完成设备转运作业，在小型工程施工、农场机具转运、厂区重型模具周转这类场景下，它的作业灵活性远高于大型货运车辆，同时结构简单可靠，维护成本低，对使用场景的配套设施要求极低，只要有适配的牵引动力即可完成作业。建模过程中对爬梯的翻转铰链结构、牵引架的回转结构、钢板弹簧的悬架结构都做了完整的装配还原，每个铰接点的运动行程都参考实际作业需求做了限位设计，既保证结构运动符合实际逻辑，也避免了运动干涉问题，承载台面的防滑铺装、捆绑点的位置排布也都参考实际拖运作业的固定需求设置，确保模型结构还原度符合实际设备的使用逻辑。
