1/14比例低平板运输拖车结构设计

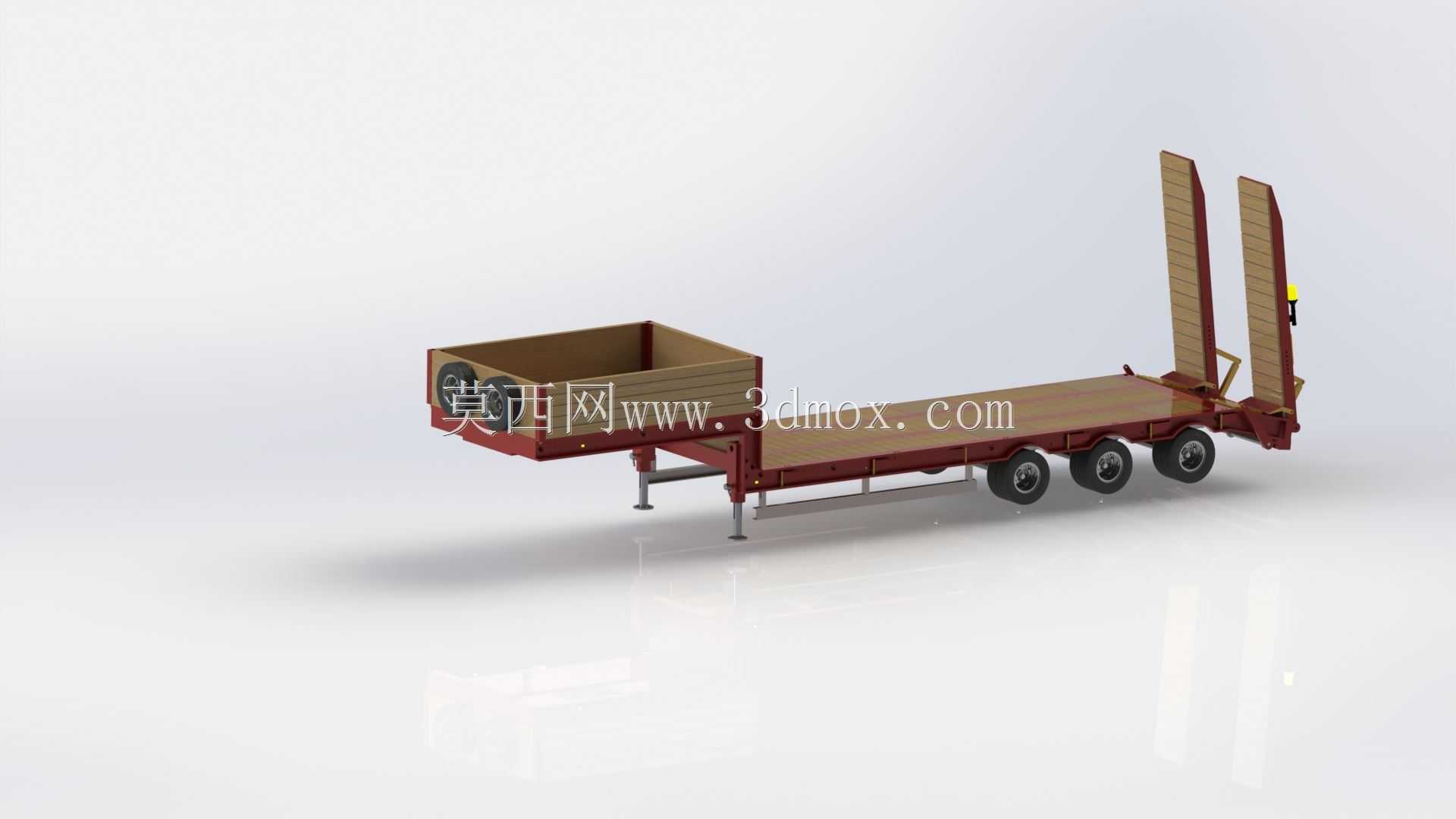

　　这款1/14比例的低平板运输拖车，还原了工程领域常用的重型设备转运挂车的核心结构特征，可作为同类型实车设计验证、比例模型改装、结构原理教学的三维参考载体。从实际应用场景来看，这类低平板拖车主要承担工程机械、重型配件、不可拆解大型构件的中短途转运任务，尤其是在厂区内部周转、工地现场设备转场、小型物流园区重载转运场景中，低平板的货台高度优势能够大幅降低装卸难度，同时提升运输过程中的货物稳定性。

　　从功能特性来看，该拖车尾部设置了双段式液压爬梯结构，爬梯采用防滑纹理板面设计，爬梯收起时可通过尾部锁止机构固定，作为货台尾部的挡护结构，爬梯放下时可形成坡度平缓的装卸通道，方便履带式设备、轮式工程机械自行上下货台，无需额外借助吊装设备，大幅降低装卸作业的设备依赖。货台前端设置了开放式栏板结构，可对放置在前端的零散货物、小型配件形成侧向与前端挡护，避免运输过程中货物滑落，同时栏板采用可拆解的连接结构，在运输超宽、超长构件时可快速拆除，拓展货台的可用装载边界。

　　底盘部分采用三轴多轮布局，每根车轴配置双轮胎结构，能够均匀分散货台承载的重量，降低单胎接地比压，适配非铺装路面、临时施工便道等复杂通行场景，减少轮胎陷滞、底盘托底的风险。底盘前端设置了可升降的支撑支腿，在拖车与牵引车脱离时，支腿可伸出接触地面，承担前端载荷，保证拖车停放状态下的稳定性，支腿采用螺纹调节加机械锁止的结构，可根据停放地面的平整度调整伸出长度，避免货台倾斜导致的货物移位。牵引连接部分设置了标准化的牵引销结构，可与对应比例的牵引车鞍座配合，实现可靠的牵引连接，连接部位预留了转向间隙，可满足小半径转弯的运动需求，避免转向过程中牵引部位发生结构干涉。

　　设计思路上，该模型严格遵循实车的结构比例关系，对爬梯的铰接点位置、支腿的安装位置、车轴的排布间距都做了精准还原，爬梯的翻转角度、支腿的伸缩行程都符合实际作业的参数范围，既保证了外观的写实度，也预留了结构运动的仿真空间，可直接用于运动干涉检查、装配关系验证。外形尺寸方面，该比例模型的货台长度、宽度、高度都按照1/14的缩放比例设定，爬梯收起状态下整车长度、爬梯展开后的总长度、货台距地面高度、轮距参数都符合同类型实车的比例关系，安装边界上，牵引销的高度、车轴的安装位置、支腿的固定点位都与同比例牵引车的参数匹配，可直接与对应比例的牵引车头组合使用，无需额外调整连接结构。

　　从结构细节来看，货台板面采用了防滑纹理设计，模拟实车的花纹钢板材质，提升货物放置时的摩擦力，底盘侧面设置了边梁结构，既可以提升底盘的整体抗弯强度，也可作为捆绑带的挂点，方便货物运输过程中的捆扎固定。爬梯的支撑油缸结构做了简化还原，既保留了外观特征，也预留了后续加装仿真液压组件的空间，适合模型改装爱好者进行功能拓展。整车的结构分件遵循实际生产的装配逻辑，车架、车桥、轮胎、支腿、爬梯、栏板都为独立的结构件，可单独拆解，方便进行结构分析、装配工艺模拟，也可用于3D打印制作实体比例模型，各部件的连接部位都设置了合理的装配公差，保证拆解后可顺利复装。
