龙门式平面往复自动抛光设备结构

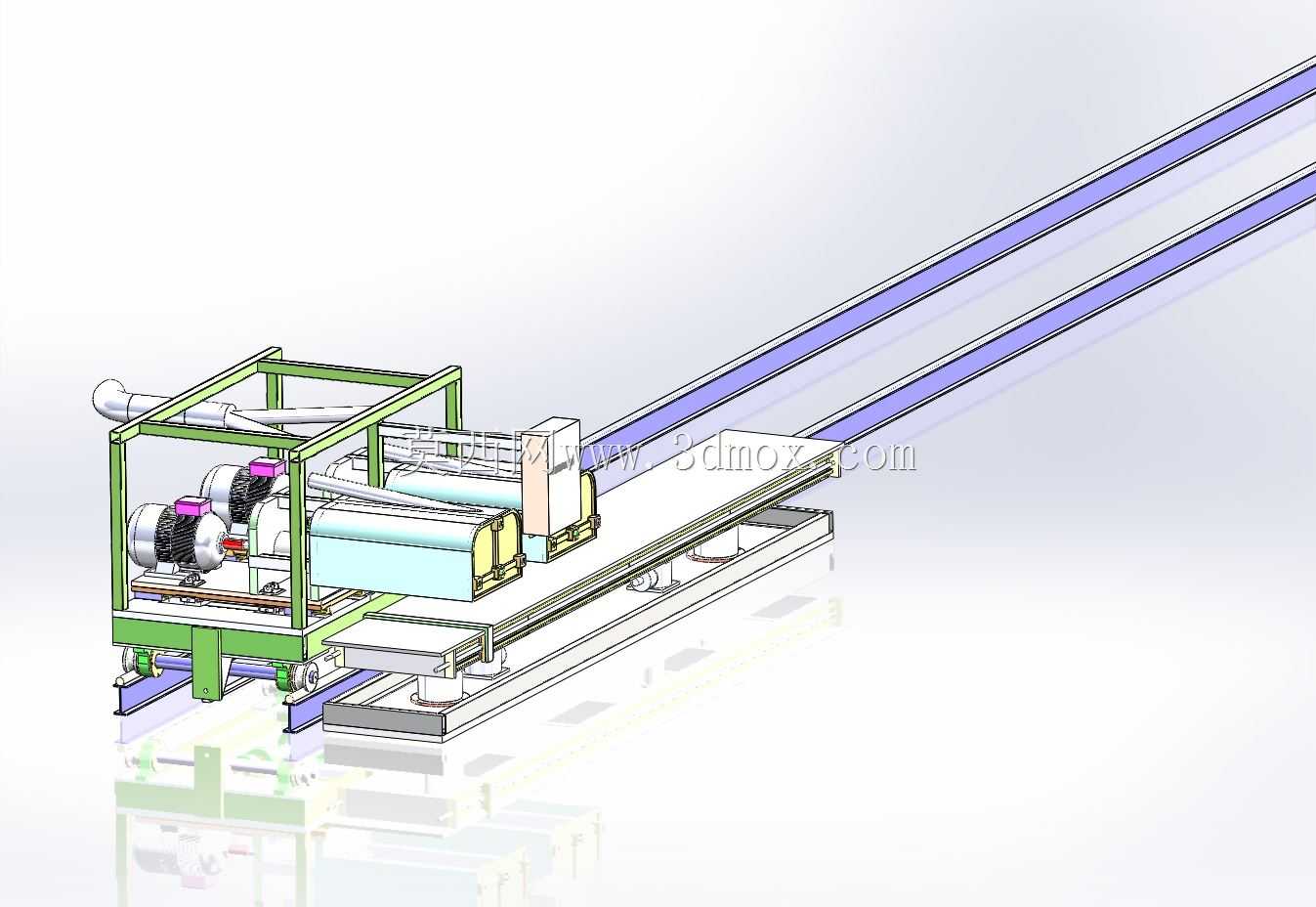

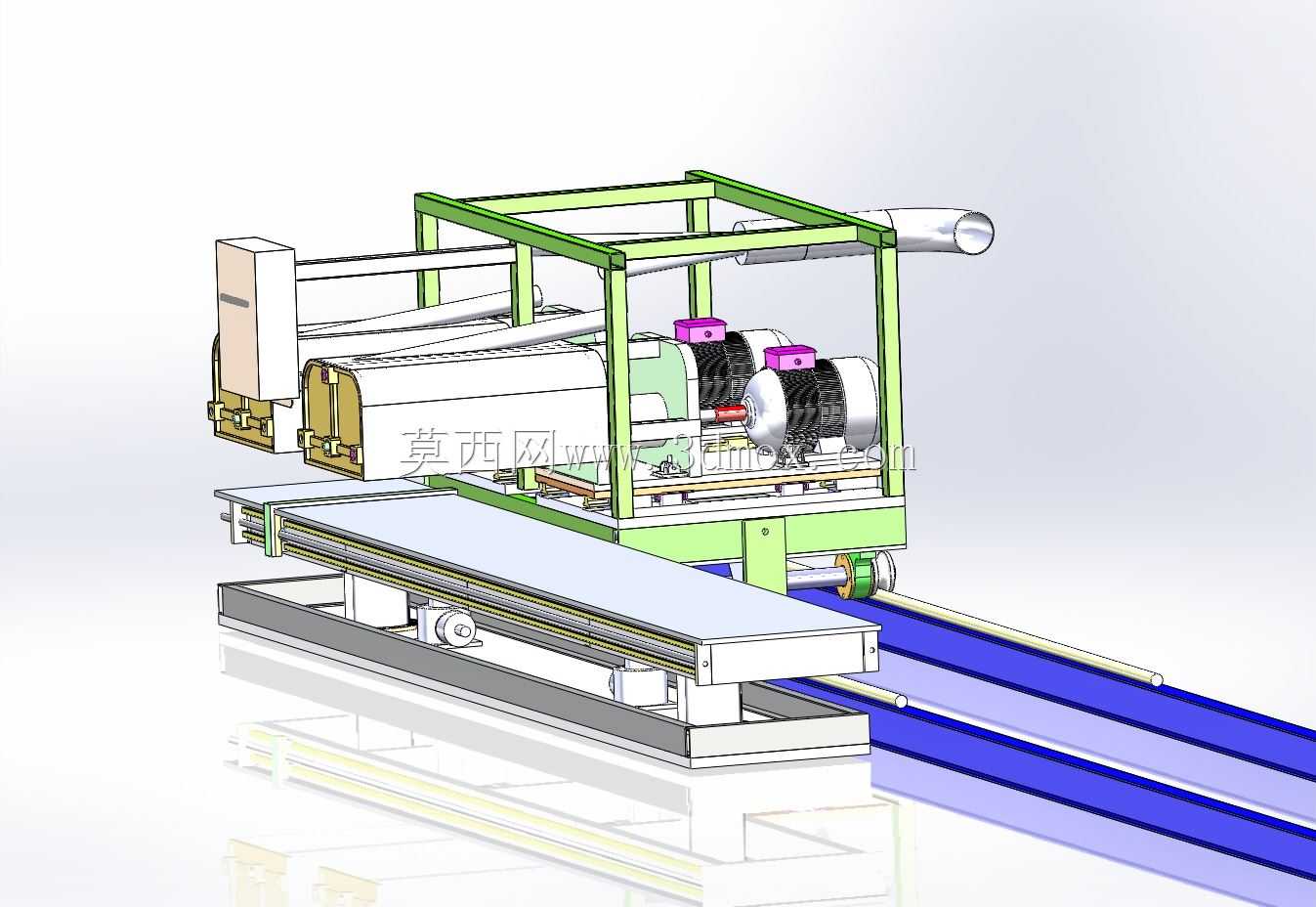

　　这套抛光设备主要面向平板类工件的表面光整加工场景，常见于五金板材、装饰石材、玻璃面板、木质板材的量产加工线，用来替代人工手持抛光工具的作业模式，解决人工抛光压力不均、表面纹路杂乱、加工效率低、粉尘暴露危害大的实际生产痛点。设备整体采用龙门跨接式布局，下方配置长行程直线输送导轨，可适配不同长度的工件连续上料加工，输送台采用平面承托结构，台面预留工装装夹点位，可根据工件外形定制夹具，避免抛光过程中工件移位影响加工精度。抛光执行单元集成在龙门架内部，配置多组独立驱动的抛光磨头，磨头的进给行程单独可调，可根据工件的表面粗糙度要求调整磨头下压量，不同磨头可安装不同目数的抛光耗材，实现从粗抛到精抛的连续工序加工，无需中途更换磨头或转序，

　　大幅缩短单批次工件的加工周期。设备的机架采用方管焊接框架结构，焊接后做整体去应力处理，避免长期运行过程中机架变形导致抛光精度偏移，龙门架的横梁上安装磨头横向移动导轨，可实现磨头沿工件宽度方向的往复走刀，配合下方输送台的纵向进给，可覆盖整个工件平面的加工范围，走刀速度通过变频驱动调节，可匹配不同材质工件的抛光参数需求，比如加工不锈钢板材时可适当降低走刀速度提升抛光亮度，加工木质板材时可提高走刀速度避免表面烧蚀。设备侧面预留除尘接口，可直接对接车间中央除尘系统，抛光产生的粉尘可通过磨头周边的集尘罩直接抽走，避免粉尘扩散到车间环境中，改善作业区域的环境条件。从安装边界来看，设备的底部导轨需要水平安装在硬化混凝土地面上，

　　安装时需要保证导轨的直线度和平行度公差控制在每米0.1mm以内，避免输送台运行卡滞，设备的进料端和出料端需要预留至少1.2倍工件长度的操作空间，方便工件上下料和日常耗材更换，设备顶部需要预留吊装点位，方便后期维护时吊装磨头驱动电机等重型部件。设计过程中重点考虑了磨头的压力补偿结构，每个磨头都配置了独立的弹性缓冲组件，当工件表面存在小幅平整度误差时，磨头可随工件表面起伏自动调整下压量，避免出现局部过抛或者漏抛的问题，输送台的驱动采用伺服电机搭配丝杠传动，进给速度可根据加工工艺精准调节，重复定位精度可控制在0.2mm以内，保证每批次工件的抛光效果一致性。设备的电气控制元件集中安装在机架侧方的电控仓内，布线沿机架内部的线槽走线，

　　避免抛光粉尘堆积在电气元件上影响使用寿命，操作面板设置在设备进料端的侧方，方便操作人员上料后直接启动设备，同时面板上设置了急停按钮，可在出现异常情况时立即切断设备运行动力。这套结构在设计时也充分考虑了耗材更换的便捷性，磨头的抛光轮采用快拆式锁紧结构，无需专用工具即可完成抛光轮的更换，减少设备停机维护的时间，输送台的导轨配置了自动润滑泵，可按照设定的周期自动加注润滑脂，降低日常维护的工作量。针对不同厚度的工件加工需求，龙门架的整体高度可通过调节立柱上的锁紧螺栓实现小幅调整，适配从几毫米薄板到几十毫米厚板的加工需求，磨头的驱动电机功率根据抛光耗材的类型匹配，可满足硬质合金、石材等硬材质工件的大切削量抛光需求，也可适配软质板材的轻抛精加工需求。
