重卡商用车钢制轮毂轮辋结构设计

　　商用车轮辋作为重卡、挂车等重载运输车辆行走系统的核心承载部件，直接决定了车辆行驶过程中轮胎的固定可靠性、载荷传递效率以及复杂路况下的行驶安全性，在长途干线物流、工程渣土运输、矿山重载转运等场景中，轮辋的结构强度与安装匹配度是整车行走系统选型的核心考量指标之一。不同于乘用车辆的低压铸造铝合金轮辋，重载卡车普遍采用钢制滚压成型轮辋，核心原因在于钢制材料的抗冲击韧性更强，在遭遇路面坑洼冲击、重载交变载荷作用时，不易出现脆性开裂，同时钢制轮辋的维修成本更低，适合商用车全生命周期的低成本运维需求。

　　从结构设计逻辑来看，该款轮辋采用分体式滚压焊接结构，轮缘部分采用加厚圆弧过渡设计，主要用于匹配重载卡车的有内胎子午线轮胎，轮缘的圆弧半径严格匹配轮胎胎圈的安装轮廓，避免车辆在急转弯、侧倾工况下出现轮胎脱圈的风险。轮辐部分采用等强度变截面冲压成型，中心的定位止口严格匹配车桥轮毂的安装轴径，保证轮辋安装后的同轴度，避免高速行驶时出现车轮跳动、方向盘抖动的问题。轮辐上均匀分布的螺栓孔采用沉孔设计，一方面可以让轮毂螺栓的头部完全沉入沉孔内，避免螺栓外露造成的磕碰损伤，另一方面沉孔的定位面可以保证螺栓压紧时的受力均匀性，避免长期交变载荷下螺栓出现松动断裂。中心端盖区域的造型做了内凹处理，既可以预留出轮毂轴头、润滑脂盖的安装空间，避免轮辋安装后与轴头部件发生运动干涉，同时内凹的结构也能在一定程度上提升轮辐的整体抗扭刚度，减少车辆起步、制动时轮辐的扭转变形量。

　　在安装边界的设计考量上，轮辋的标定轮宽、名义直径严格遵循商用车轮辋的通用规格标准，轮辋的偏距参数经过匹配计算，保证整车的轮距符合设计要求，避免轮胎与车架板簧、转向拉杆等部件在转向、跳动过程中发生干涉。轮辐上的螺栓孔分布圆直径与对应吨位的车桥轮毂完全匹配，螺栓孔的孔径比螺栓公称直径大出合理的安装间隙，既方便维修时的装配对位，又不会因为间隙过大造成车轮定位失准。轮辋的气门嘴伸出孔位置经过精准定位，避开轮辐加强筋与轮毂螺栓的位置，保证轮胎充气时的操作空间充足，同时气门嘴安装后的伸出长度不会超出轮辋外侧平面，避免车辆行驶过程中飞溅的碎石击打气门嘴造成漏气故障。

　　从实际使用的功能特性来看，该款轮辋的整体结构经过载荷工况校核，能够满足额定轴载下的长期使用需求，轮辋与轮胎接触的胎圈座表面做了光滑滚压处理，表面粗糙度控制在合理范围内，既可以保证轮胎安装时的顺畅性，又能避免粗糙表面割伤轮胎胎圈造成慢漏气问题。轮辋的焊接部位采用满焊工艺，焊后做去应力处理，避免长期交变载荷下焊缝位置出现应力集中开裂。轮辋的整体重量经过优化，在保证结构强度满足重载需求的前提下，尽可能减少不必要的材料冗余，降低整车的非簧载质量，提升车辆的行驶平顺性，减少车桥、悬架部件的冲击载荷。在散热设计上，轮辐上均匀分布的通风缺口可以在车辆行驶时引导气流穿过制动鼓区域，带走制动过程中产生的热量，避免长下坡路段制动鼓温度过高造成制动效能衰退的问题，通风缺口的位置经过排布，不会破坏轮辐的整体强度分布，同时可以减少行驶过程中的风阻噪音。

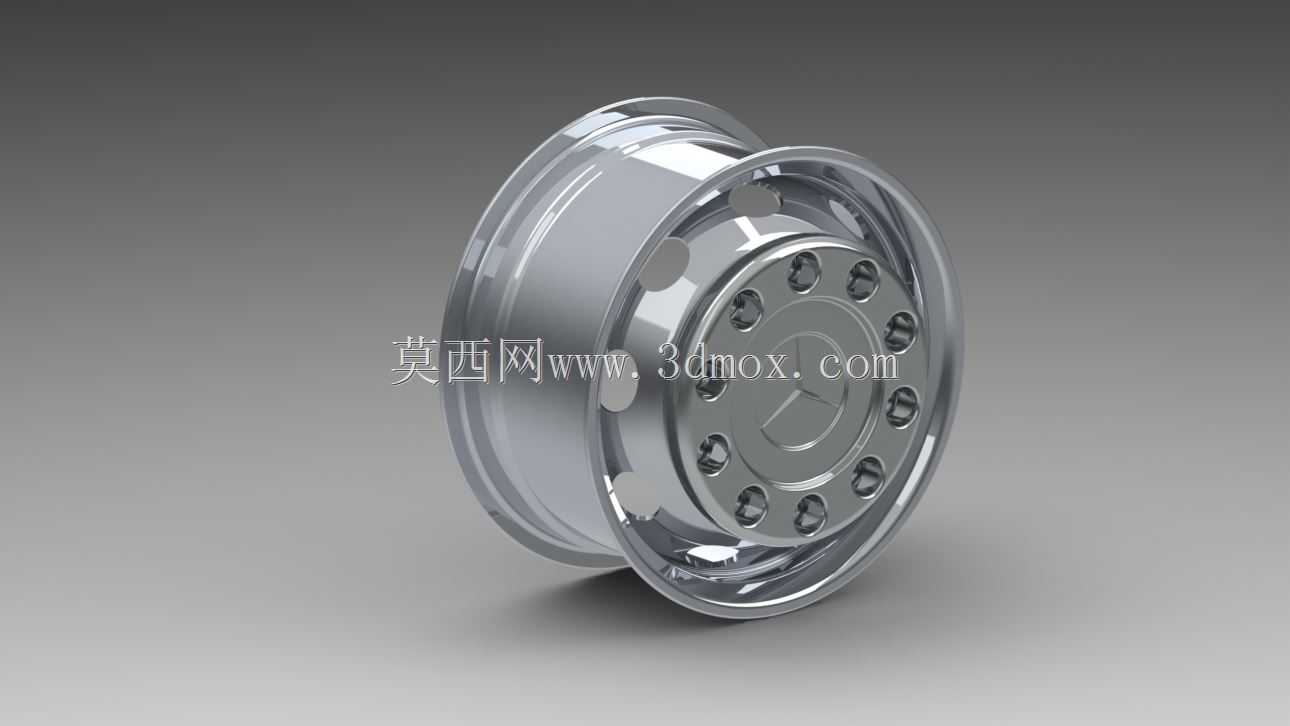

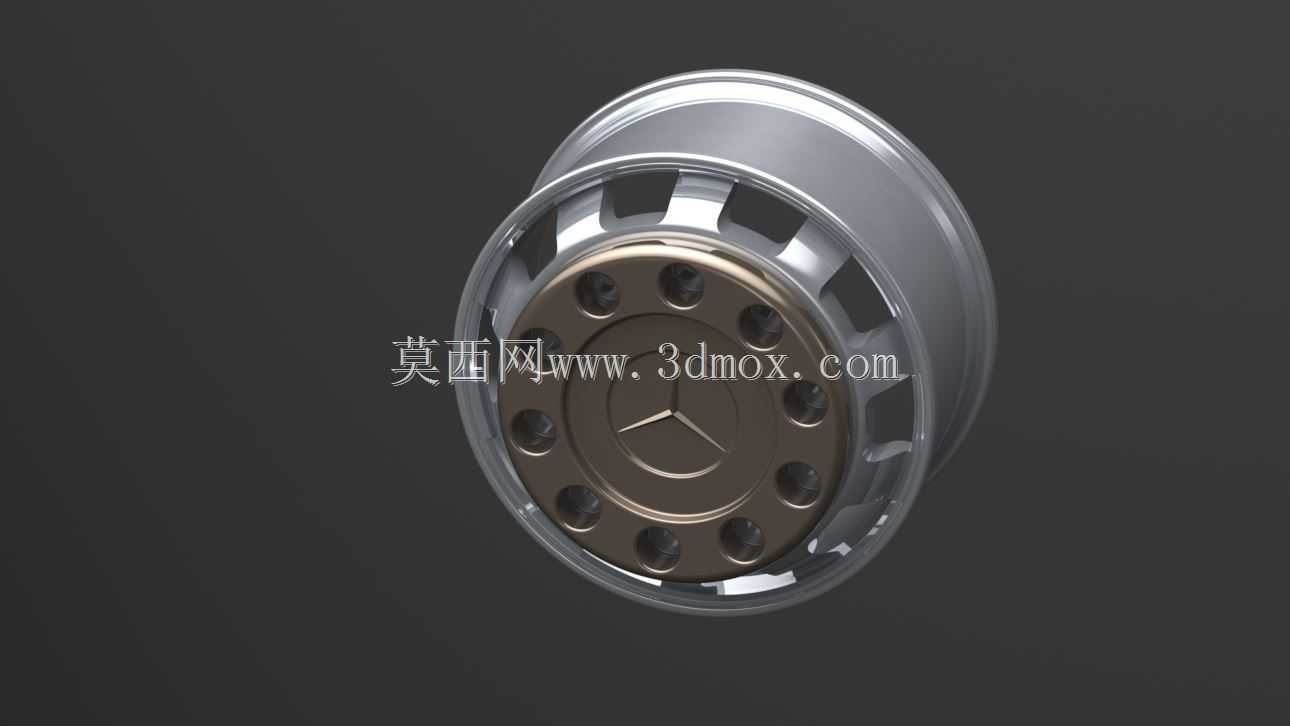

　　在三维建模过程中，所有的安装配合尺寸都严格按照实物测绘与行业标准进行参数化绘制，轮辋的滚压成型曲面、轮辐的冲压曲面都做了连续曲率处理，没有出现曲面褶皱、尖角等不符合实际加工工艺的结构，所有的安装孔位、止口尺寸都保留了合理的公差配合余量，方便后续做装配仿真、有限元强度校核时直接调用模型，也可以作为同类型轮辋改型设计的基础模型，调整对应参数即可快速衍生出不同偏距、不同螺栓孔分布的适配型号，覆盖不同吨位、不同品牌车桥的安装需求。
