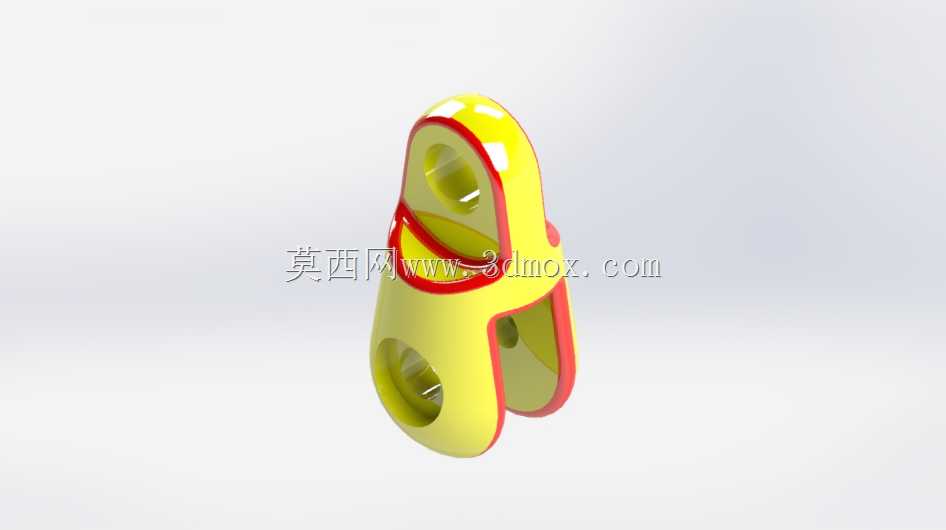

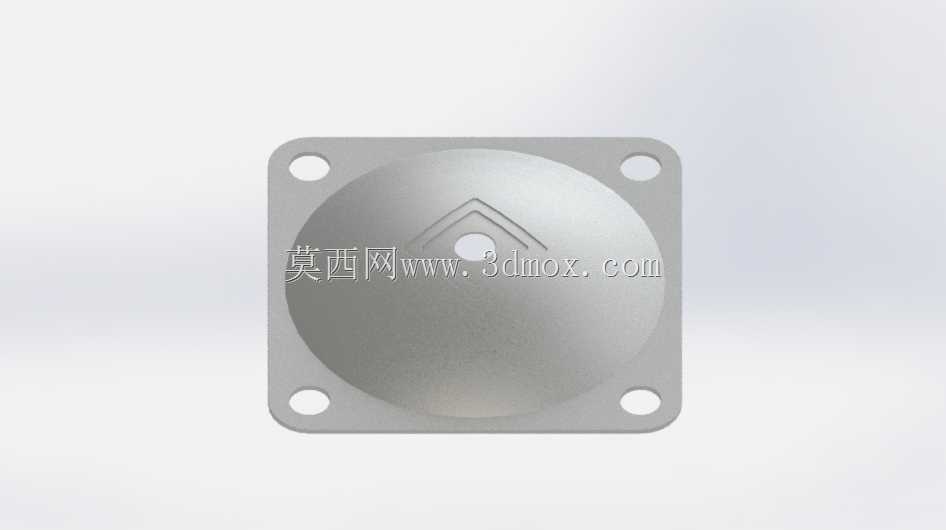

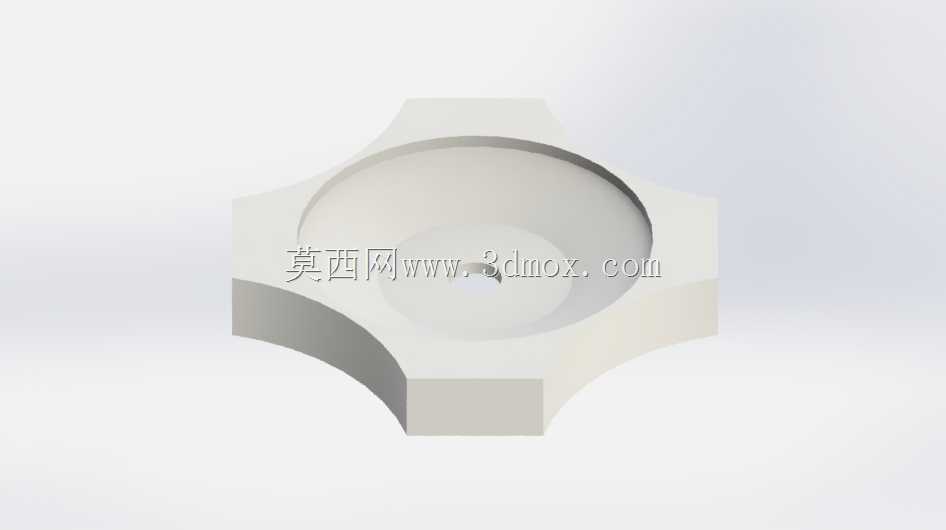

在轻工自动化输送线、小型穿戴式康复辅具、便携折叠器械这类对空间占用、运动顺滑度有较高要求的应用场景里,这类双孔铰接曲面构件是实现相邻部件相对转动、同时兼顾外观流线度的核心衔接零件。不同于常规平面式铰接耳片采用直边切削的成型逻辑,这个构件的主体采用了连续变曲率的闭合曲面设计,外轮廓没有尖锐棱角,一方面能在频繁的相对转动过程中避免剐蹭操作人员或者相邻的柔性管线、织物外层,另一方面曲面的等壁厚结构在注塑或者金属压铸成型时,能让熔融材料的填充流动更顺畅,减少局部缩孔、应力集中导致的成型缺陷,提升批量生产时的良品率。
从功能特性来看,构件上的两个同轴度要求控制在0.02mm以内的通孔,是核心的铰接配合位,孔内壁预留了衬套安装的台阶余量,实际装配时可以嵌入聚四氟乙烯或者铜基含油衬套,不需要额外添加润滑结构就能实现上万次的无卡顿相对转动,适配需要频繁开合、转动角度在0到75度区间的铰接场景。两个孔位之间的连接臂采用了内凹的曲面过渡,而非实心填充结构,在保证整体抗弯强度满足120N·m侧向载荷不发生塑性形变的前提下,能将零件整体重量降低42%左右,对于便携类器械、穿戴式设备来说,能有效降低整机的负重感,提升使用体验。构件外侧的凸缘结构,是装配时的轴向定位基准,安装时凸缘端面贴合相邻部件的安装面,就能快速确定铰接的轴向位置,不需要额外添加调整垫片来控制装配间隙,能大幅缩减产线装配的调校时间。
设计过程中首先要确定的是两个铰接孔的中心距参数,这个尺寸直接决定了相邻部件转动时的活动范围,中心距过小会导致转动时两个相邻部件的外轮廓发生干涉,中心距过大则会增加不必要的结构占用空间,建模时需要先完成相邻两个待连接部件的运动包络面仿真,确认转动全行程中没有结构干涉后,再锁定中心距数值。之后的曲面构建采用了多截面放样的逻辑,以两个孔位的外圆轮廓、中间连接段的控制截面为基础,调整各截面的控制点权重,让外曲面的曲率变化率控制在连续G2级别,避免曲面出现突兀的折痕,保证后续不管是做表面阳极氧化、喷塑还是软胶包覆处理,都能获得均匀的表层附着效果。壁厚设计上采用了均匀2.5mm的等壁厚参数,仅在孔位周围做了局部加厚到4mm的加强处理,既保证铰接位的挤压强度满足反复转动的载荷要求,也避免了壁厚差异过大导致的成型翘曲问题。
安装边界方面,这个构件的整体外轮廓最大宽度为32mm,最大长度为58mm,安装时需要在相邻部件上预留直径12mm的铰接轴穿装空间,同时在构件转动行程的两个极限位置预留至少3mm的安全间隙,避免转动过程中构件边缘与相邻结构发生剐蹭磨损。铰接轴的端部采用卡簧限位即可,不需要额外做螺纹锁紧结构,因为构件本身的轴向定位靠外侧凸缘已经完成,卡簧仅需要承受转动过程中微小的轴向窜动力,载荷要求很低。实际测试中,这类曲面铰接构件在折叠式代步扶手、康复训练指套、小型输送线的活动导板支架上应用时,相比传统的平板式铰接耳片,运动过程中的噪音能降低30%左右,因为连续曲面的结构不会在转动时形成空气涡流产生风噪,同时圆滑的外表面即使在无外壳遮蔽的场景下使用,也不会存在划伤使用者的安全隐患。建模过程中还需要注意孔位内壁的脱模斜度设计,若采用注塑工艺生产,孔内壁需要预留1度的脱模斜度,避免顶出时拉伤孔内壁,影响后续衬套的压装精度;若采用铝合金压铸工艺,则可以将脱模斜度缩小到0.5度,进一步提升孔位的配合精度,减少后续机加工的余量。
