基础制图练习用多孔异形机械零件

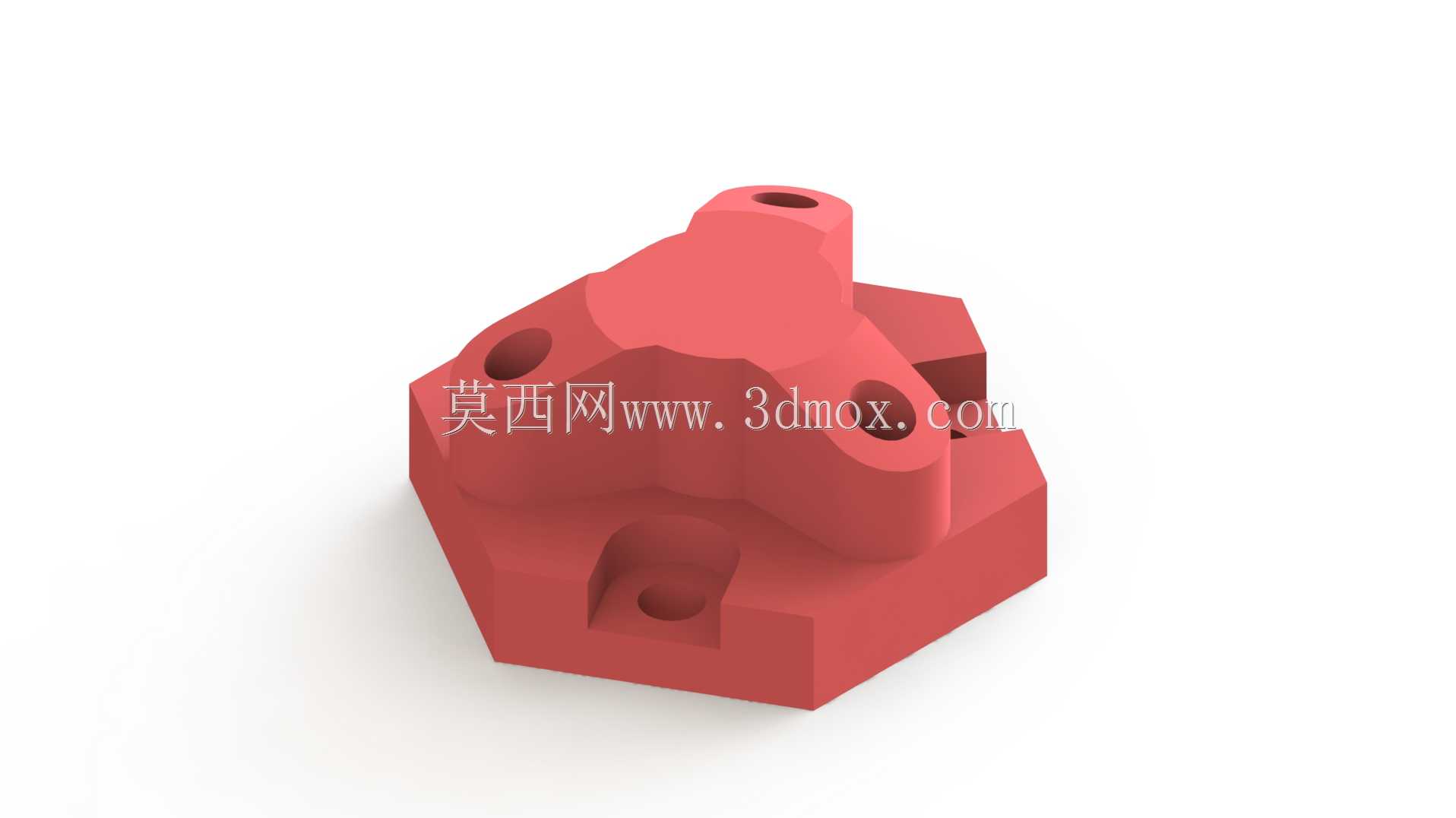

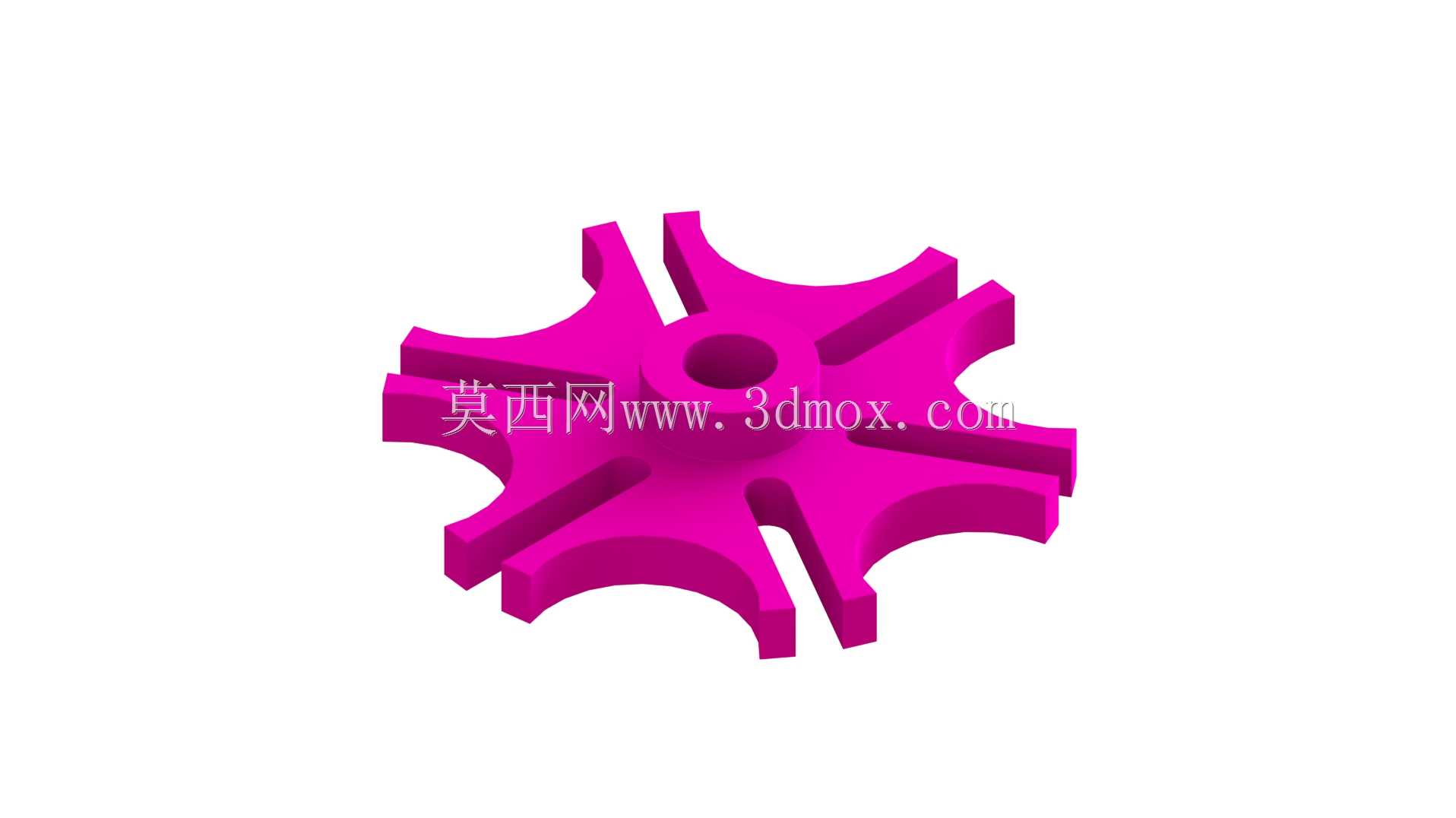

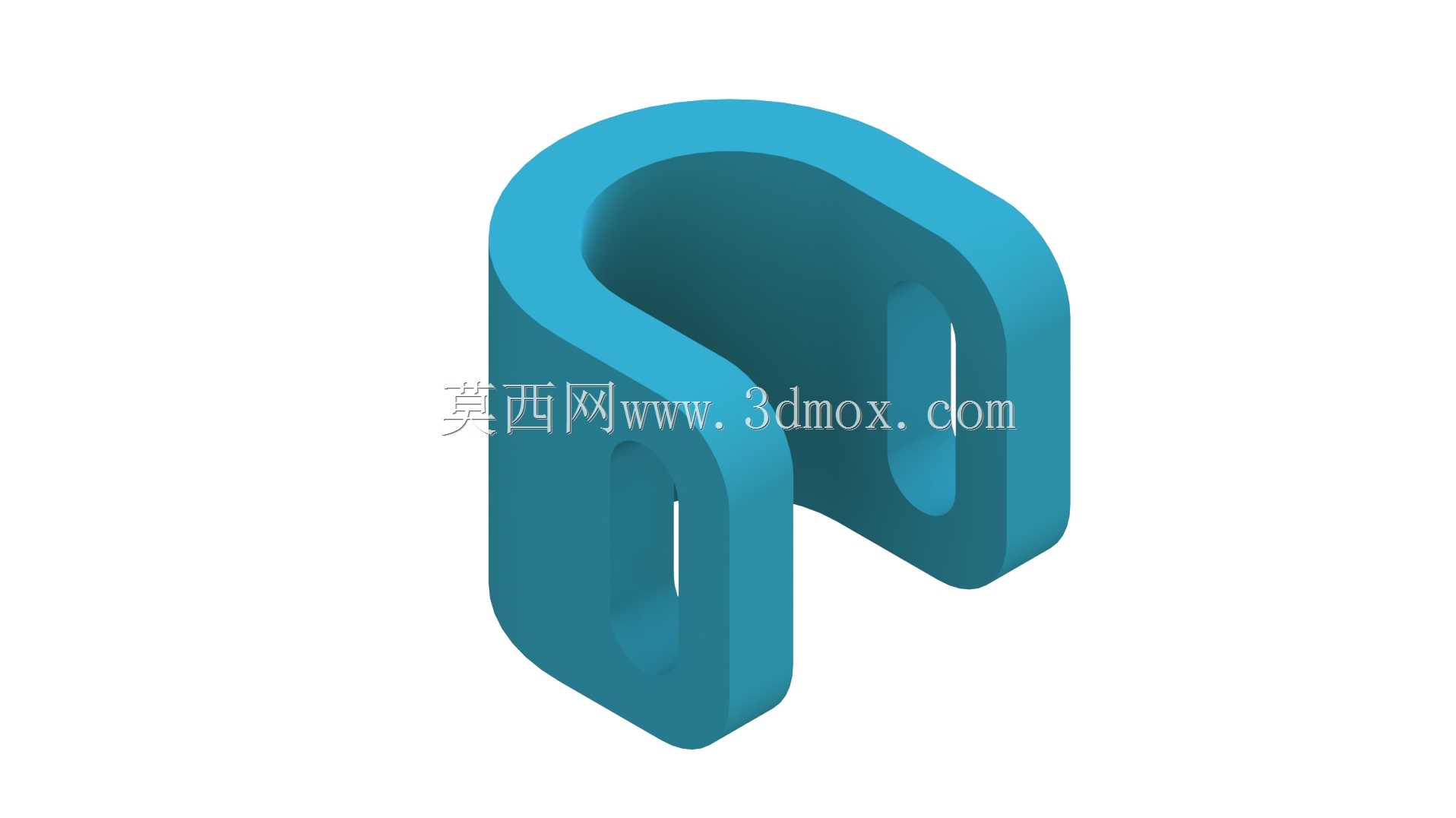

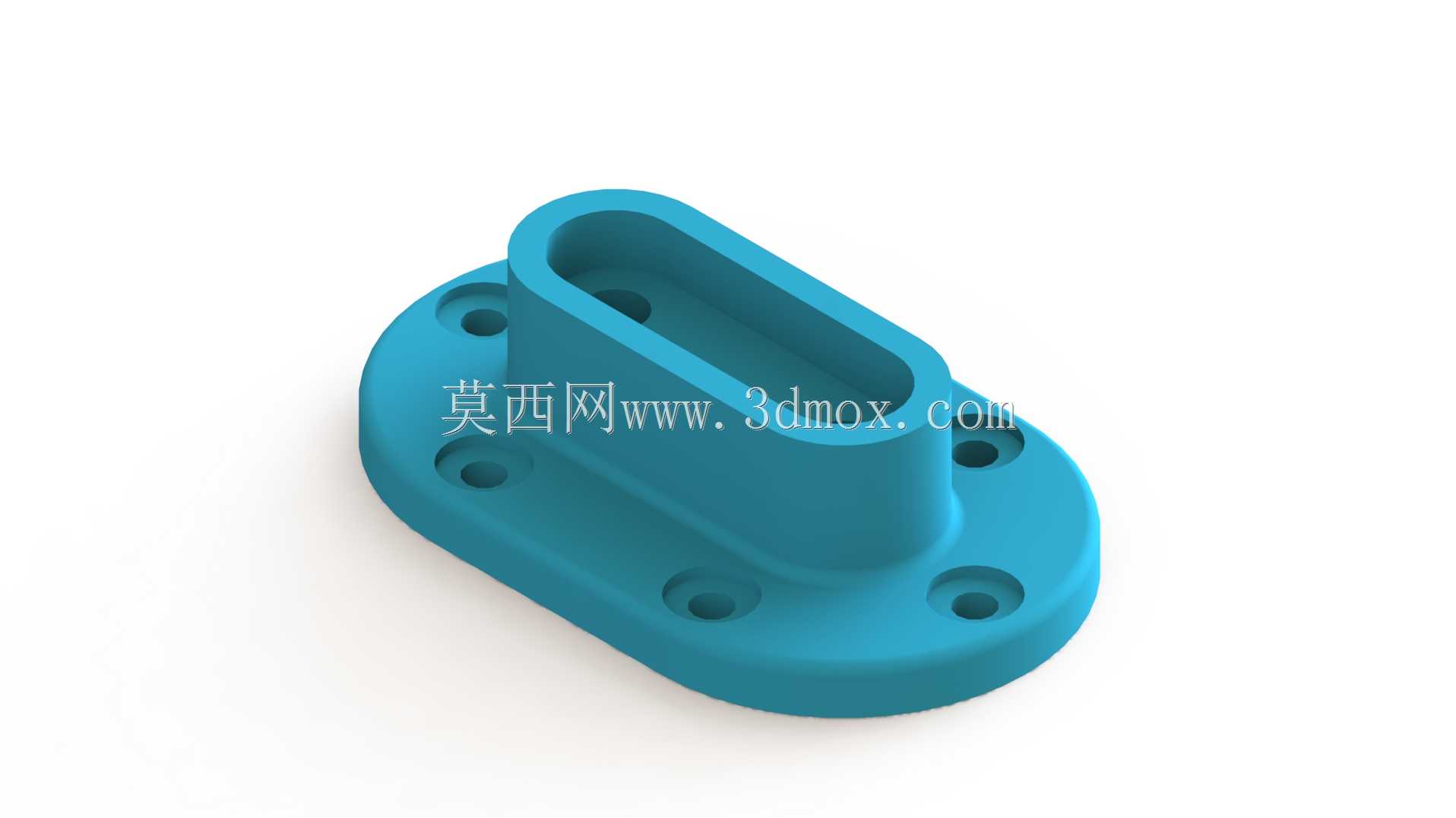

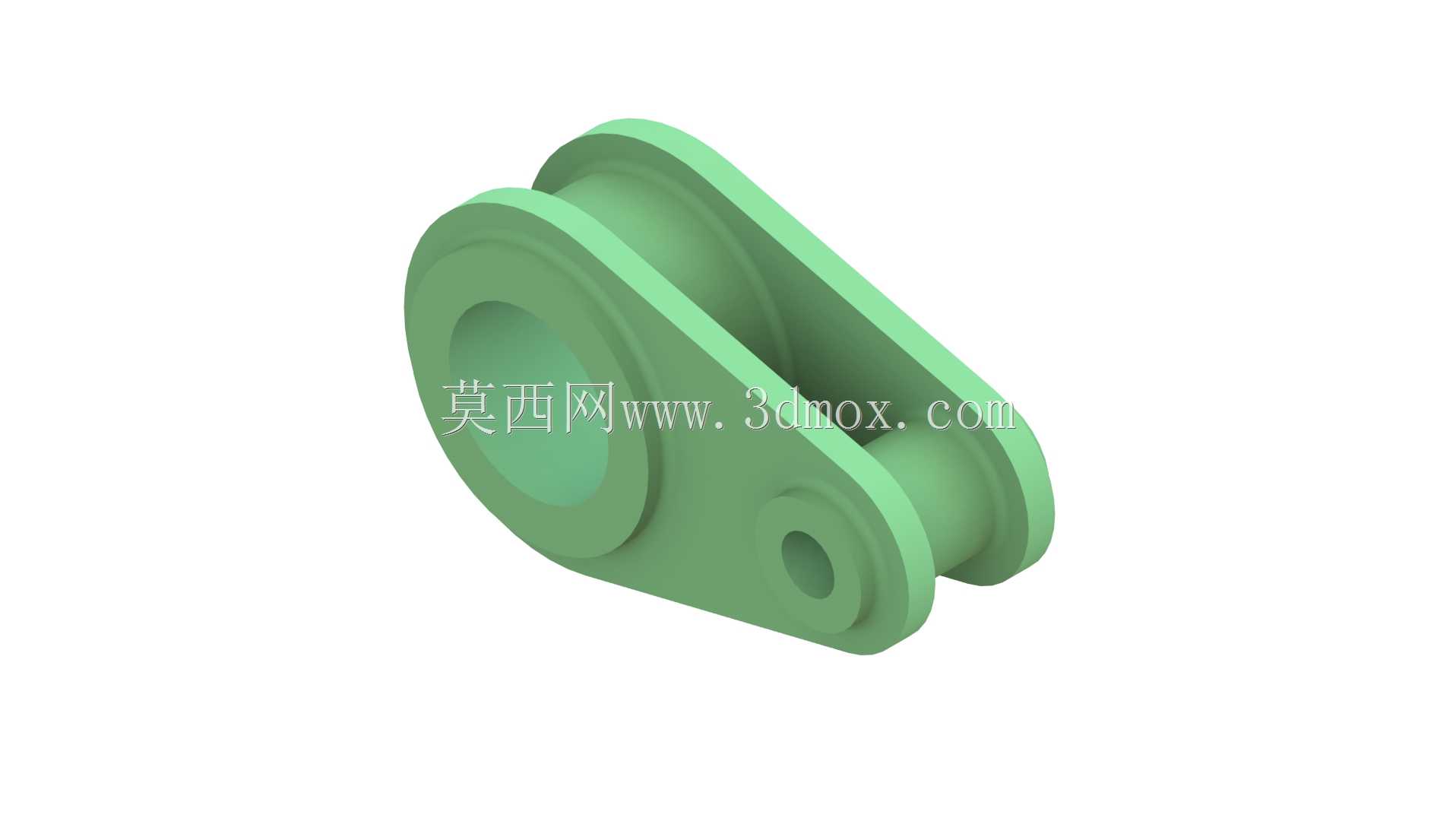

　　在机械制图入门教学、三维建模基础训练场景中，这类异形多孔零件是非常典型的练习载体，它没有复杂的曲面联动结构，却整合了机械零件设计中最常见的几何特征组合，能帮助初学者快速建立从二维视图到三维实体的空间映射逻辑。从实际工程应用角度看，这类带多组安装孔位的多边形基座类零件，常作为小型工装夹具的定位基体、气动回路的阀块安装座、或是检测设备上的传感器固定支架使用，底部的六边形轮廓可以适配常规的台钳装夹，也能嵌入六边形定位槽实现快速周向限位，不需要额外设计防转结构就能满足工位上的固定需求。

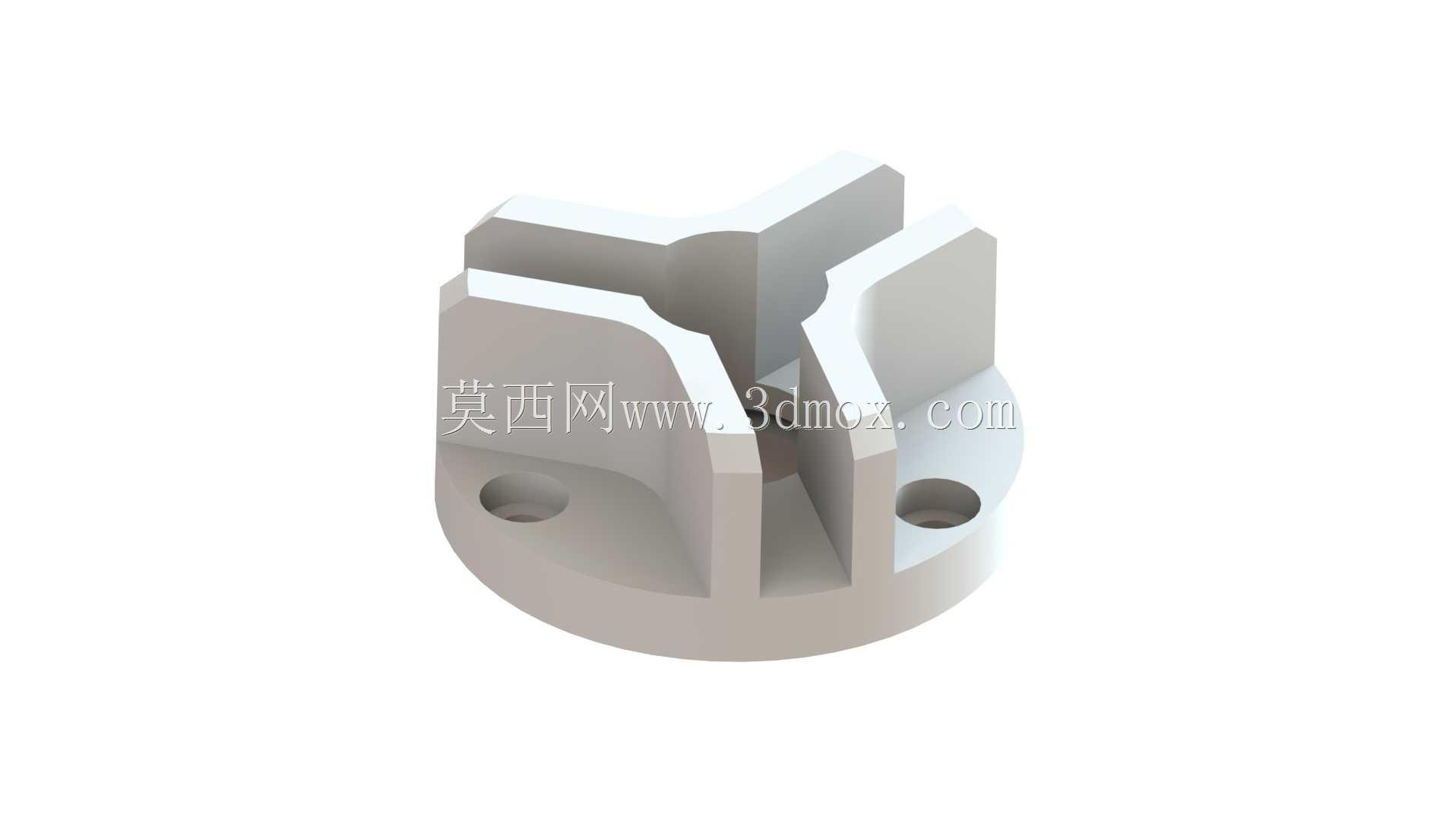

　　设计这类零件时，首先要明确各孔位的功能边界：顶部凸起柱体上的通孔是主定位销孔，孔径公差一般取H7级，用来和配套的定位销形成间隙配合，保证上层组件安装后的同轴度；三个侧向上凸耳结构上的沉孔是安装固定孔，沉头深度刚好容纳内六角圆柱头螺钉的头部，安装后螺钉头不会突出零件表面，避免和周边运动部件发生干涉；基座正面的半开放凹槽是让位结构，用来容纳下方安装面的走线或是小型弹性元件，凹槽边缘做了R2的圆角过渡，既可以减少铣加工时的应力集中，也能避免装配时锐边划伤操作人员的手部。

　　从尺寸边界来看，零件整体外接圆直径控制在80mm以内，总高度不超过45mm，属于小型机械零部件范畴，所有孔位的中心距都严格按照整数公差带设计，方便初学者在制图练习时标注尺寸，也能适配常规的数控铣加工行程，不需要使用大型加工设备就能完成试制。建模过程中需要注意的是，三个侧向凸耳的孔位中心处于同一水平面上，和顶部主定位孔的中心轴线保持120度的周向夹角，这种均布设计可以保证零件安装后的受力均匀，不会因为单侧受力出现翘曲变形；基座底部的六边形棱边做了0.5mm的倒角处理，方便零件嵌入安装槽时的导向导入，也能去除加工后的毛刺飞边。

　　在实际设备装配场景中，这类零件的安装面平面度要求控制在0.02mm以内，保证和安装基板贴合后没有间隙，避免紧固螺钉时零件出现倾斜导致孔位错位；所有孔的内壁粗糙度要求达到Ra1.6，既可以保证定位销插拔顺畅，也能减少螺钉安装时的螺纹磨损。对于制图练习者来说，绘制这个零件的二维工程图时，需要重点掌握主视图、俯视图、局部剖视图的搭配使用，通过局部剖来展示沉孔的深度和凹槽的内部结构，不需要做全剖就能完整表达所有特征，这也是机械制图中针对这类内外特征兼具零件的标准表达方法，能帮助初学者快速建立规范的工程图绘制思维，避免出现视图冗余或者特征表达不全的问题。建模时采用拉伸凸台作为基础特征，再通过拉伸切除完成各个孔位和凹槽的构建，最后添加圆角和倒角特征，整个建模逻辑清晰，没有复杂的特征嵌套，非常适合刚接触三维建模的设计人员练习特征命令的使用，理解实体建模中“增材-减材”的核心逻辑。
