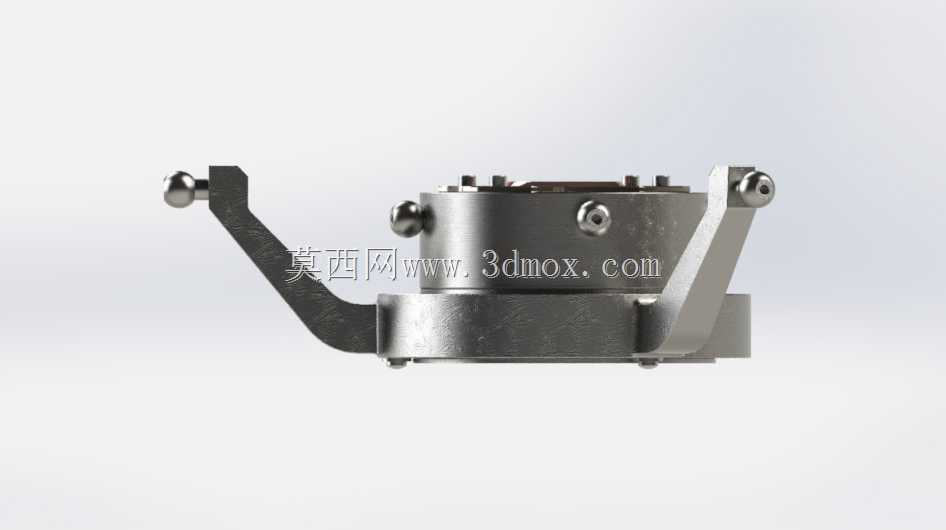

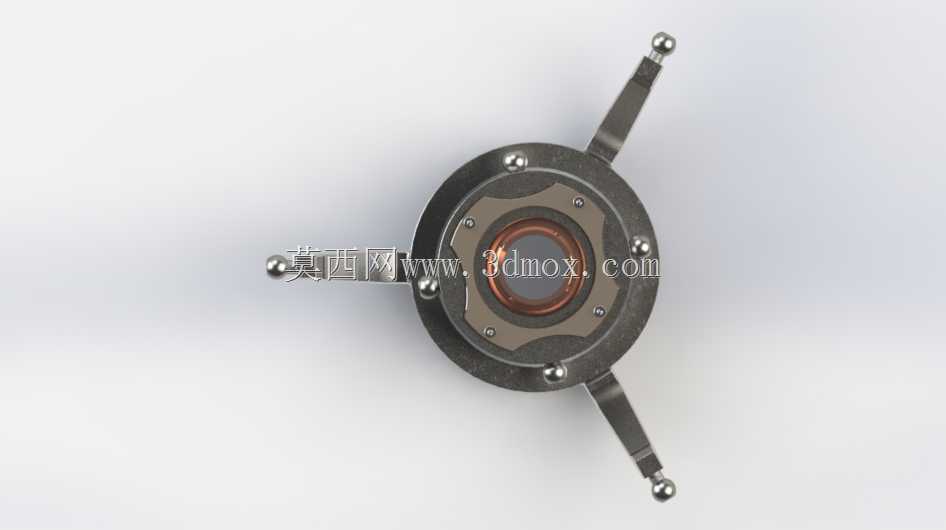

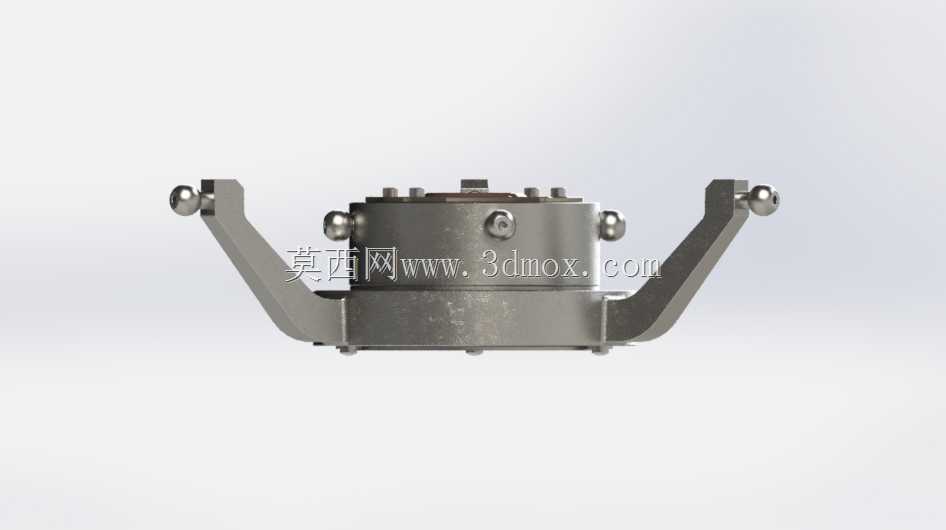

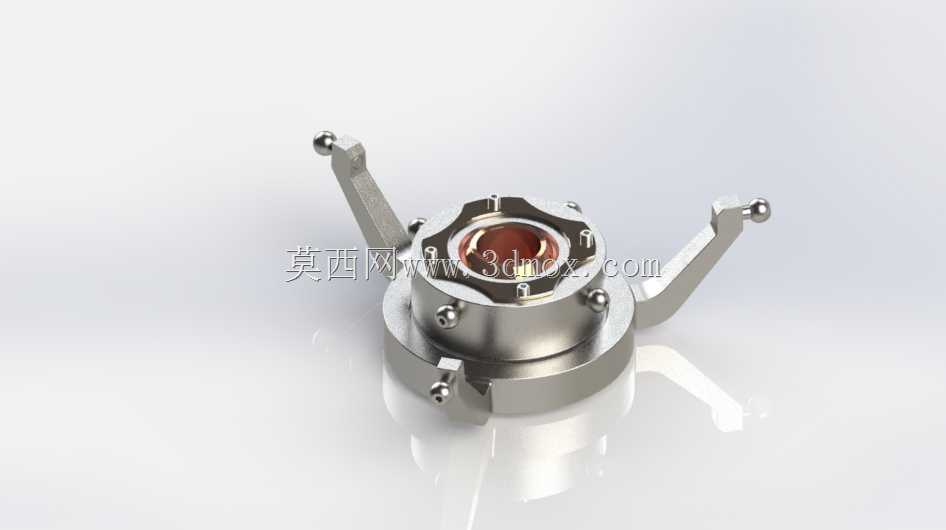

轴向柱塞泵用分体式斜盘传动构件

　　在轴向柱塞类液压泵的核心传动链路里，斜盘是决定柱塞往复行程、直接关联泵体输出排量与压力稳定性的关键受力构件，这套结构的三维建模完全围绕液压泵实际工况的受力边界展开，没有冗余的装饰性结构，每一处几何特征都对应实际装配与功能需求。从实际应用场景来看，这类斜盘多用于开式回路的中高压轴向柱塞泵，常见于工程机械的液压动力单元、工业设备的液压站、行走机械的主泵配套，在泵体运转过程中，斜盘本身不做整周回转，而是通过摆角的变化改变柱塞的伸出缩回行程，以此实现泵的变量调节，部分定量泵的斜盘为固定倾角结构，而这套带双侧操纵拨杆的结构，是典型的手动伺服变量型斜盘，拨杆端的球头结构用于连接伺服变量机构的拨叉，通过外部操纵力带动斜盘绕支撑耳轴摆动，实现排量的无级调节。

　　从功能特性上看，斜盘的盘面是直接与柱塞滑靴接触的承压面，建模时盘面的平面度、表面粗糙度对应的几何公差在结构上做了预留，盘面中心的通孔是主轴穿过的避让空间，周边的紧固螺钉孔用于将斜盘基体与变量支撑座连接固定，周向分布的卡槽是滑靴回程盘的定位限位结构，保证柱塞在吸油行程中滑靴始终贴紧斜盘盘面，不会出现脱靴导致的泵体容积效率骤降。双侧的操纵臂采用对称式布局，受力时可以抵消单侧偏载带来的支撑耳轴磨损，臂端的球头结构做了圆弧过渡，避免应力集中，在实际工作中，操纵臂承受的是变量机构的推力与柱塞组通过滑靴传递的反推力的合力，过渡圆角的尺寸直接影响构件的疲劳寿命，建模时所有受力转角处都保留了不小于R2的圆角，没有尖锐棱边，符合液压元件的抗疲劳设计要求。

　　设计思路上，这套斜盘采用分体式装配结构，基体为合金结构钢材质的承力主体，盘面与滑靴接触的区域预留了耐磨涂层的加工余量，不需要整体采用高硬度耐磨材料，既控制了构件成本，又能保证接触摩擦面的耐磨性能。支撑耳轴的位置做了同轴度约束的结构设计，两个耳轴的轴线与斜盘盘面的倾角基准完全重合，保证斜盘摆动时盘面的倾角变化线性度，不会出现摆动卡滞或者倾角偏差导致的排量输出非线性。从安装边界来看，斜盘的底部定位止口与泵体的变量腔安装位配合，止口的配合公差选H7/h6的间隙配合，既保证安装定位精度，又不会因为热胀冷缩出现卡滞，整体安装后斜盘的摆动范围被限位螺钉限制在正负18度区间内，对应泵的最大排量到反向供油的全行程，双侧操纵臂的外伸尺寸不会超出泵体变量腔的内部空间，球头中心到摆动轴线的距离经过力矩匹配，保证手动操纵力在常规操作力度范围内，不需要额外加力杆就能实现全摆角调节。

　　在实际建模过程中，所有的装配连接孔都做了沉头避让，螺钉安装后头部不会突出斜盘基体表面，避免与周边的回程盘、柱塞组件发生运动干涉，周向的定位卡槽深度刚好卡住回程盘的凸耳，既限制回程盘的周向转动，又不会给回程盘的轴向浮动带来额外阻力。斜盘中心的主轴避让孔直径比主轴外径大2mm，预留出足够的润滑油膜空间，同时避免主轴高速回转时与斜盘发生碰磨。从受力传导路径来看，柱塞腔的高压油作用在柱塞端面，通过柱塞传递到滑靴，滑靴将压紧力均匀作用在斜盘盘面上，力最终通过斜盘的支撑耳轴传递到泵体壳体上，整个传力路径上的结构截面都做了等强度设计，没有出现截面突变导致的应力集中薄弱点，在额定31.5MPa的工作压力下，构件的最大应力出现在支撑耳轴的根部，数值远低于材料的许用疲劳应力，满足长期连续运转的寿命要求。

　　另外，这套结构的细节设计也充分考虑了装配工艺性，所有的棱边都做了0.5mm的倒角，方便装配时的导向，也避免热处理时出现应力开裂，斜盘基体上的减重槽在不影响结构强度的前提下去除了多余的材料，降低了构件的转动惯量，让变量调节的响应速度更快，操纵时的滞后感更小。在实际设备选型匹配时，只需要核对斜盘的摆角范围、支撑耳轴的中心距、主轴避让孔直径、安装止口尺寸这几个核心边界参数，就能直接匹配对应规格的轴向柱塞泵变量机构，不需要做额外的结构修改，建模时所有的配合尺寸都保留了公差标注的基准特征，方便后续出工程图时直接标注形位公差与尺寸公差，减少后续生产加工的图纸转化工作量。
