带防护圈小型四旋翼航拍飞行器结构

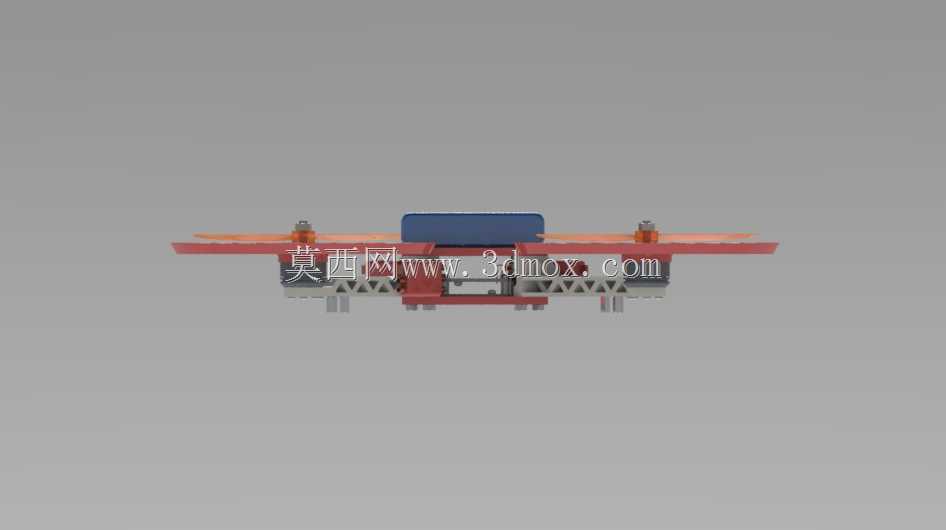

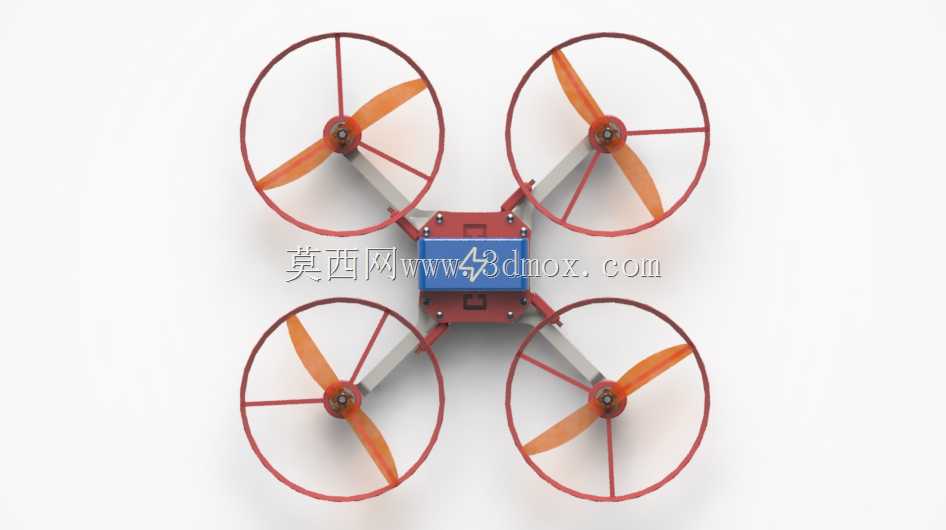

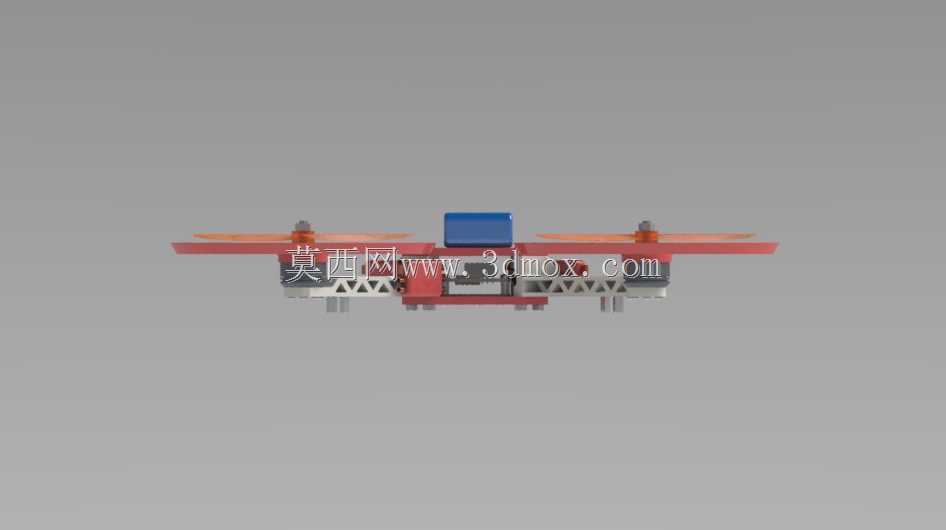

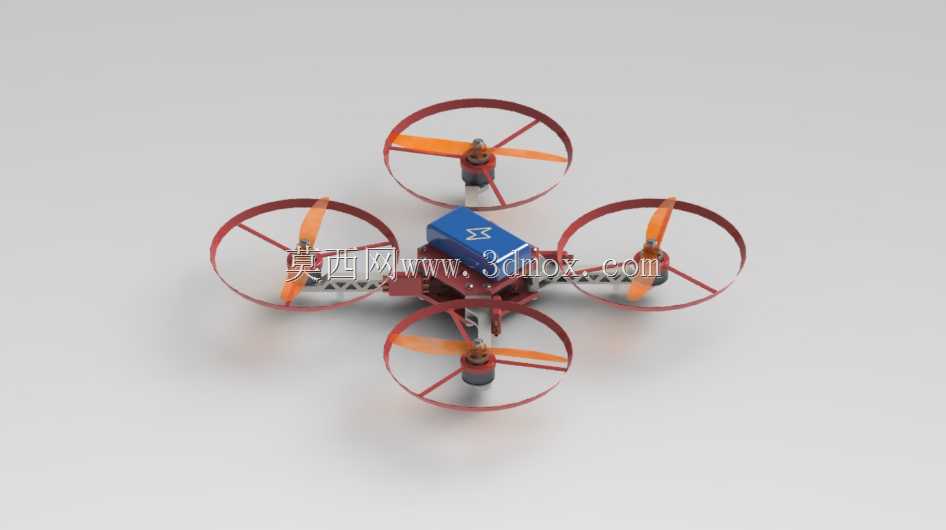

　　这款小型四旋翼飞行器的结构设计，首先围绕近景低空作业的实际使用需求展开，日常可用于室内空间巡检、狭小区域影像采集、教学实训演示等场景，相比无防护的同尺寸旋翼飞行器，全包围式的桨叶保护圈能大幅降低碰撞障碍物后的桨叶损坏概率，也能避免高速旋转的桨叶直接接触操作人员或周边物体，提升近距离操作的安全性。从结构布局来看，整机采用十字型机架排布，四个机臂从中心载荷舱向外等角度延伸，每个机臂末端固定动力电机与旋翼组件，这种对称布局能让四个旋翼的升力输出更均衡，飞控系统的姿态调整逻辑更简单，悬停状态下的稳定性更容易调校。中心舱体的设计预留了飞控板、电池、摄像模组的安装空间，舱体上盖做了轻微的凸起造型，既可以容纳高度稍高的电子元件，

　　也能在机架跌落时先接触接触面，缓冲对内部电子元件的冲击。桨叶保护圈和机臂采用一体化的连接结构，没有额外的拼接紧固件，减少了装配环节的零件数量，也避免了连接部位松动带来的振动问题，保护圈的内径略大于旋翼旋转的最大外径，预留了足够的安全间隙，不会出现旋翼转动时剐蹭保护圈的情况，同时保护圈的截面做了窄边设计，尽可能降低额外结构带来的风阻影响，不会过多消耗电池续航。动力组件的安装座直接集成在机臂末端，电机定位孔的尺寸适配常用的微型有刷/无刷电机规格，安装时不需要额外的转接件，电机接线可以顺着机臂内部的走线槽引到中心舱内，避免线材外露在气流中产生额外阻力，也能防止飞行过程中线材被旋翼剐蹭。起落部分没有采用额外的独立脚架结构，

　　而是利用保护圈下方的突出结构作为支撑，平放时整机的重心落在四个支撑点围成的区域中心，静置状态不会侧翻，同时这种集成式的支撑结构减少了整机的零件数量，降低了整体重量，也能在轻微跌落时通过结构形变吸收一部分冲击能量，保护中心舱内的电子元件。从安装边界来看，整机的最大外轮廓尺寸由四个保护圈的外沿决定，横向和纵向的最大尺寸一致，属于对称式的方形轮廓，收纳时不需要拆卸额外部件，可以直接放入适配尺寸的收纳盒中，中心舱的内部安装空间做了分层设计，下层可以放置重量较大的电池，降低整机的重心高度，提升飞行时的姿态稳定性，上层预留了摄像模组的安装位，镜头可以正对前方，不需要额外设计云台转接结构就能满足基础的 forward 视角拍摄需求。旋翼的选型采用两叶式螺旋桨，在微型飞行器的尺寸区间内，两叶桨的转动惯量更小，电机的响应速度更快，姿态调整时的动作更跟手，配合保护圈的导流作用，桨叶下洗气流的扰动更均匀，在室内无风环境下的悬停精度可以控制在很小的范围内。机臂的截面做了流线型处理，顺着气流来向的厚度较薄，能降低前飞时的空气阻力，同时机臂内部做了加强筋结构，在尽可能减轻重量的前提下保证结构刚度，飞行时不会因为机臂共振产生额外的振动，影响拍摄画面的清晰度或者飞控传感器的采样精度。整机的装配逻辑采用模块化设计，中心舱的上下盖通过卡扣连接，不需要螺丝就能快速拆开，方便更换电池或者调试内部的电子元件，机臂和中心舱的连接部位做了定位止口，

　　装配时不需要反复调整位置就能保证四个机臂的角度一致，降低装配误差带来的飞行姿态偏移问题。在实际使用场景中，这种带全防护圈的小型四旋翼非常适合新手操作练习，即使操作不熟练碰撞到墙壁、家具等障碍物，保护圈会先接触障碍物，不会直接打坏桨叶或者卡停电机，能大幅降低练习过程中的零件损耗，也适合在人员相对密集的室内科普活动中使用，避免旋翼伤人的风险。结构设计时还考虑了不同载荷的适配性，中心舱的安装孔位预留了多个规格，可以适配不同尺寸的飞控板和电池，用户可以根据自己的续航需求选择不同容量的电池，只要整体重量在动力系统的拉力范围内，不需要修改机架结构就能直接装配使用。保护圈的边缘做了圆角处理，没有尖锐的棱角，即使碰撞到人体也不会造成划伤，进一步提升了使用的安全性，整机的所有外露结构都没有突出的螺丝或者尖锐结构，日常拿取时也不会勾挂衣物或者其他物品。
