高压液压流体输送用钢编法兰软管

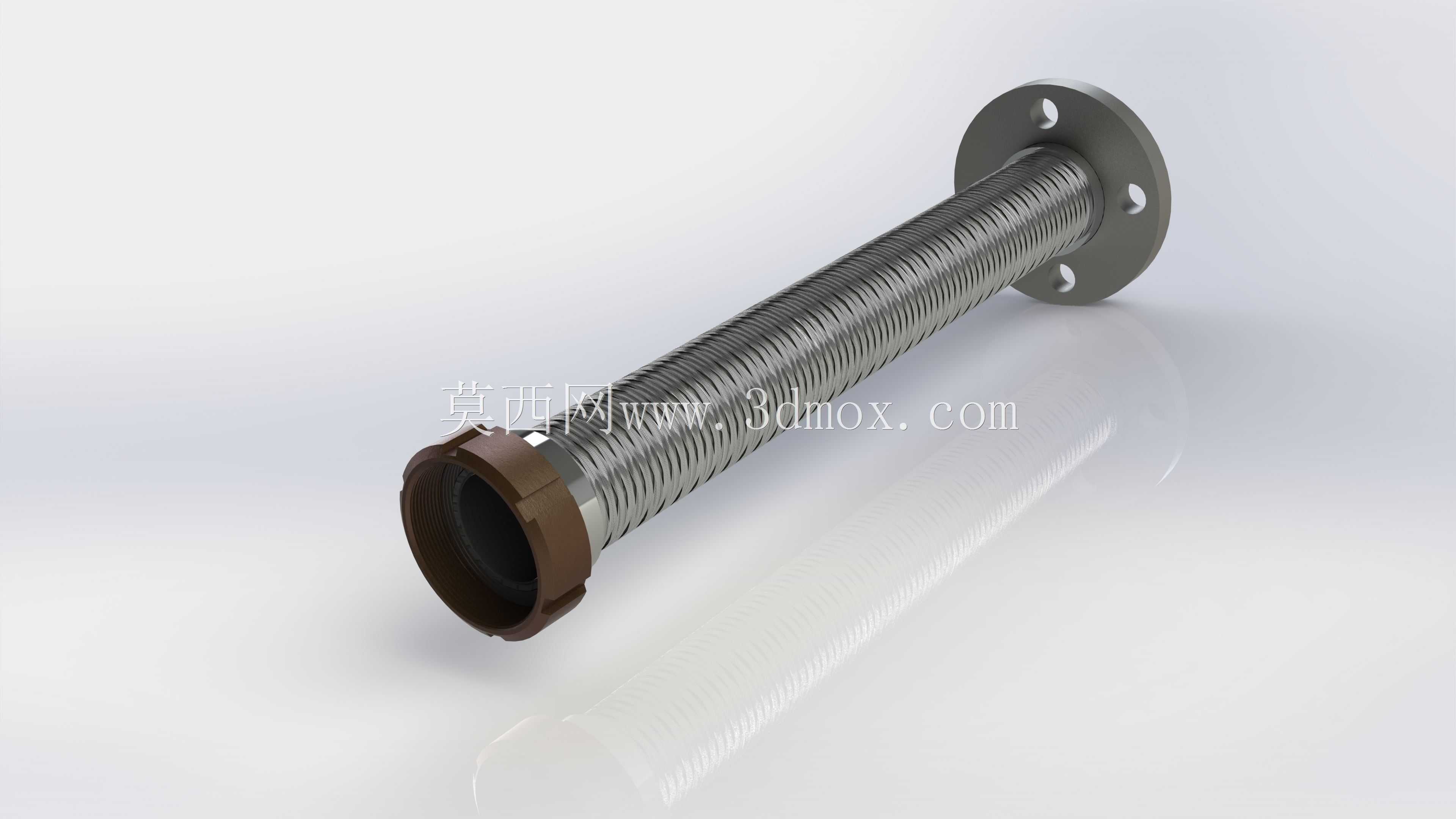

　　在液压系统的管路布局中，这类带法兰连接端的钢编软管是解决刚性管路无法适配的位移补偿、震动缓冲场景的核心部件，常见于工程机械液压站、重型设备液压执行机构连接、工业液压系统的管路跨接环节，区别于普通低压输水软管，其结构设计完全围绕高压流体输送的可靠性展开。从结构设计逻辑来看，管体部分采用多层复合结构，内层为耐液压油腐蚀的密封胶层，直接接触传输的高压液压流体，中间层为交错编织的钢丝增强层，通过钢丝的编织张力抵消管内流体产生的径向胀力，外层则采用耐磨耐老化的橡胶包覆层，抵御安装使用过程中的剐蹭、油污侵蚀与环境老化。一端的法兰连接结构采用标准圆形法兰盘设计，盘面上均布三个安装通孔，可与设备端的对应法兰面通过螺栓紧固实现刚性连接，

　　法兰与管体的衔接部位做了扣压加固处理，避免高压工况下管体与法兰连接端出现拔脱泄漏；另一端为螺纹锁紧式接头，接头外圈的六角结构可配合扳手完成拧紧操作，内部的密封锥面可与对接接头实现硬密封配合，无需额外缠绕密封带即可保证高压下的密封性能。在实际选型应用中，这类软管的安装边界需要重点考量，首先是管体的最小弯曲半径，安装时不能让管体弯折到小于最小弯曲半径的状态，否则会导致钢丝层受力不均出现局部鼓包甚至爆管风险，其次是法兰端的安装孔位要与对接端的法兰孔位完全对中，避免强行拉扯管体完成安装，否则长期工作状态下管体持续受侧向拉力会大幅缩短使用寿命，另外管体的长度选型要预留足够的震动位移余量，当设备运行产生震动、执行机构产生小幅位移时，

　　软管可通过自身的柔性变形吸收位移量，避免刚性管路受应力断裂。从功能特性上看，这类钢编液压软管可承受持续的高压液压油冲击，能够适配液压系统中常见的工作压力区间，管体的钢丝编织层不仅提供了足够的承压能力，还具备一定的抗拉伸性能，在管路存在小幅轴向拉扯的场景下也能保持结构稳定，法兰连接端的设计相比普通快插或螺纹接头，更适合大管径、高压力的管路连接场景，连接后的抗拔脱能力更强，适合长期固定安装的液压管路使用。在三维建模过程中，这类软管的建模需要重点还原几个关键特征：一是钢丝编织层的纹理特征，通过螺旋扫描配合阵列的方式还原钢丝交错编织的外观，同时要保证管体的柔性特征在装配时可通过调整弯曲角度适配不同的安装布局；二是法兰盘的安装孔位尺寸、

　　法兰厚度、密封面的尺寸公差要符合对应法兰的标准要求，确保装配时不会出现干涉问题；三是两端接头与管体衔接部位的扣压结构，要还原扣压后金属套与管体压紧的结构特征，体现实际生产中的扣压工艺细节。在实际设备维护中，这类软管属于易损件，长期受高压脉冲冲击、油液侵蚀、环境老化影响，会出现外层橡胶开裂、钢丝层锈蚀、接头渗油等问题，建模时还原的结构细节也可用于维护培训中的部件识别，帮助运维人员快速判断软管的磨损状态，及时更换存在隐患的管路部件，避免液压系统出现爆管泄漏导致的设备停机甚至安全事故。在管路布局设计时，这类软管的走向要避免与设备的尖锐棱边接触，同时要远离高温热源，防止外层橡胶被高温烤焦加速老化，如果安装空间内存在不可避免的热源或尖锐结构，还需要在软管外层加装保护套，这部分设计考量在三维装配时也需要预留出保护套的安装空间，避免后期加装时出现空间不足的问题。
