带惩罚者贴花的调制解调器外壳结构设计

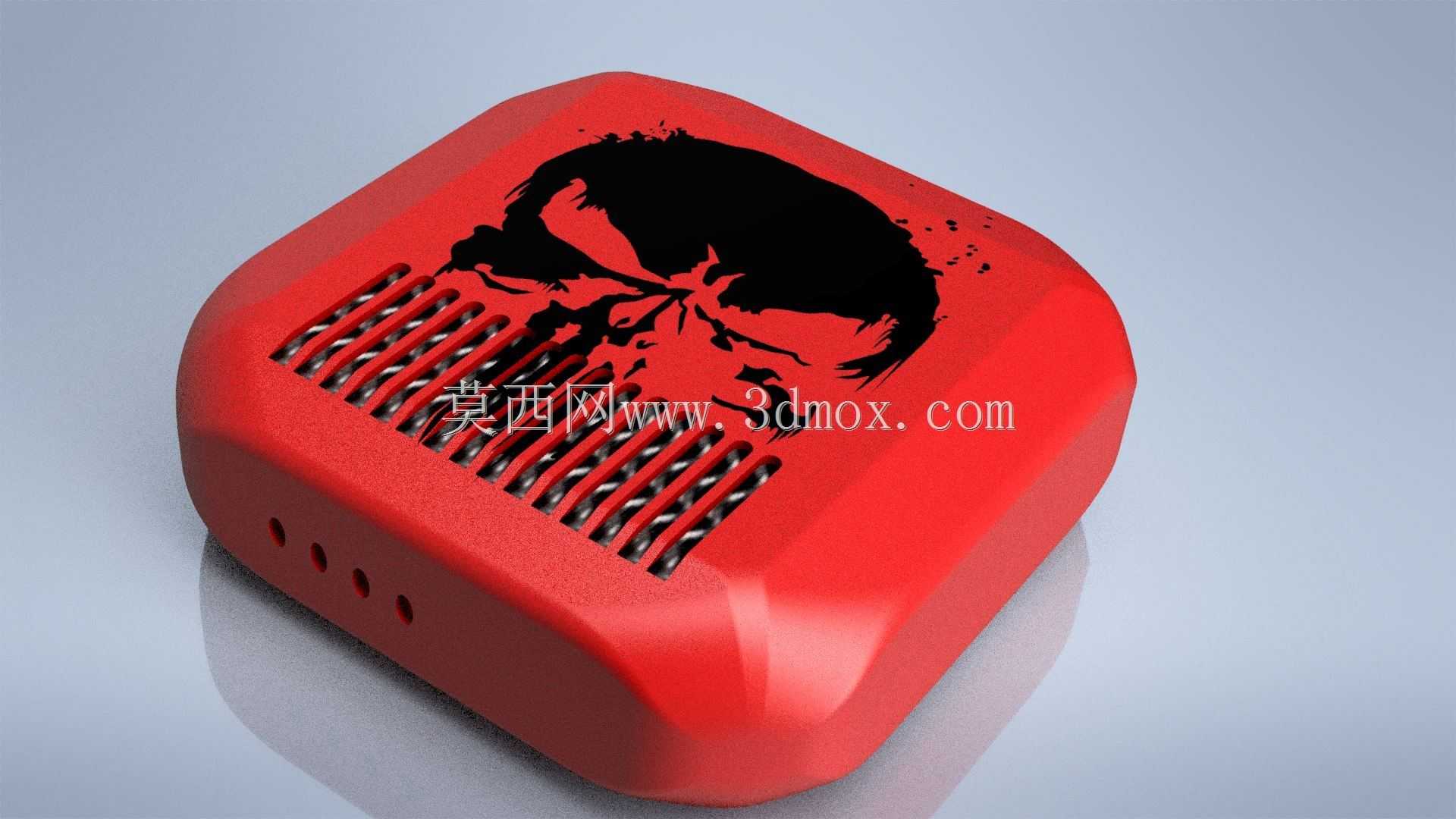

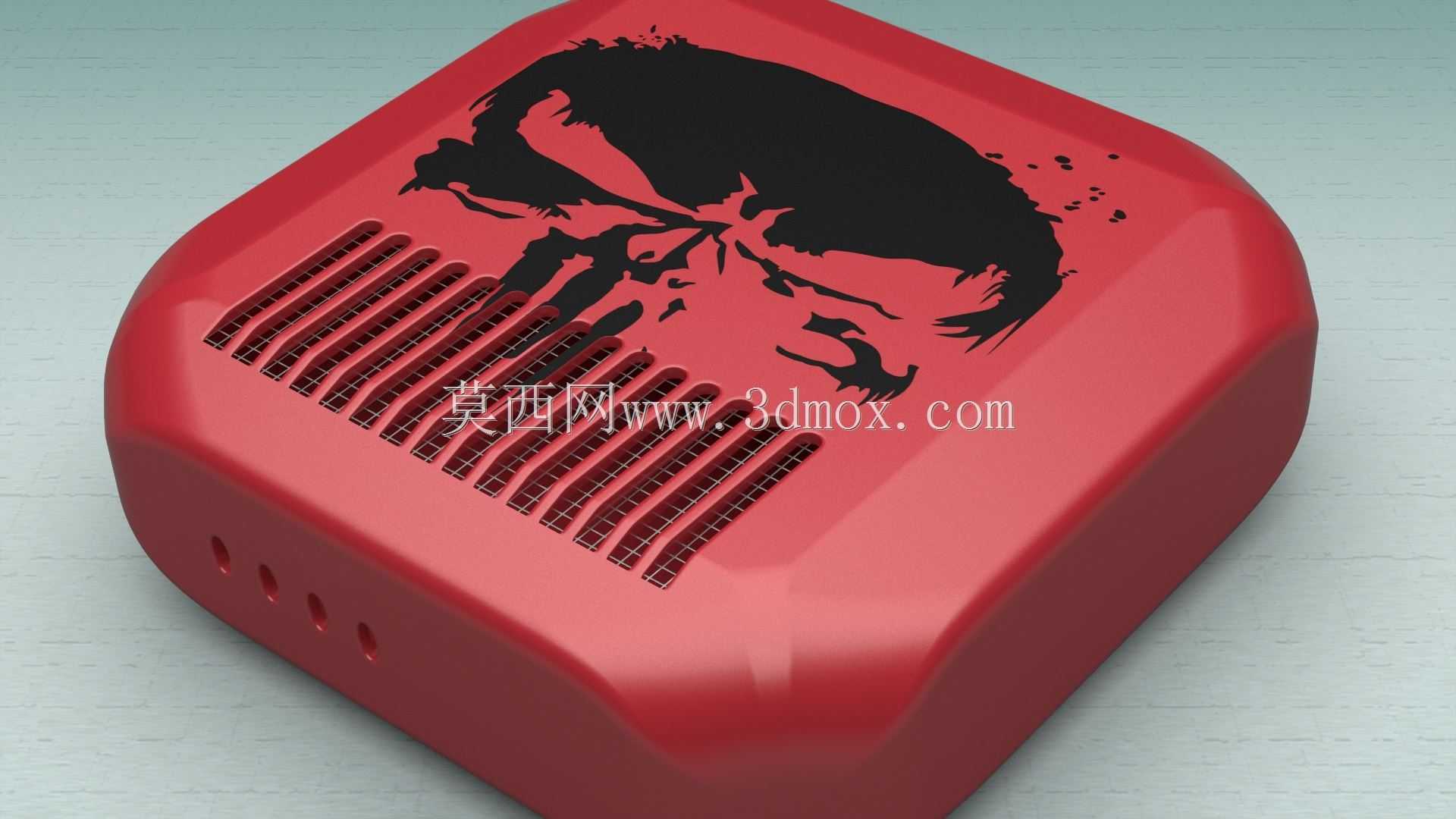

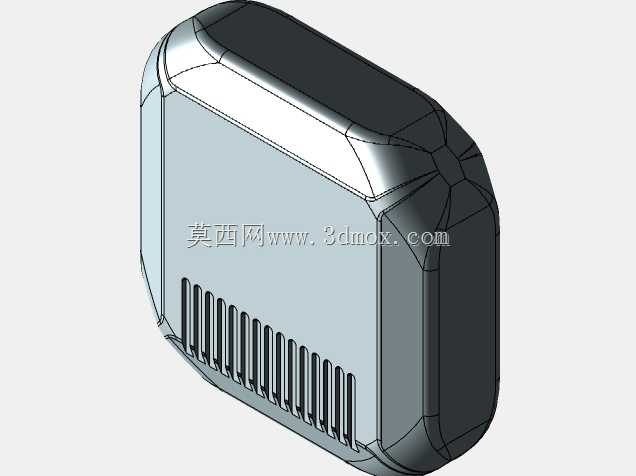

　　这款调制解调器外壳的设计，首先围绕家用及小型办公场景下网络终端设备的实际使用需求展开，日常放置于桌面、弱电箱旁或者电视柜侧边时，外壳首先要承担内部电路板、信号模块的防护作用，避免日常落灰、轻微磕碰对内部电子元件造成损伤，同时还要兼顾散热效率与外观辨识度，打破常规网络设备千篇一律的单调外观。从结构设计层面来看，壳体采用圆角方形的整体轮廓，所有边角都做了大弧度的R角过渡处理，一方面能避免尖锐边角在日常挪动、安装过程中划伤使用者，另一方面也能减少注塑成型过程中应力集中的问题，降低壳体生产时的翘曲、开裂风险，提升成品良率。壳体正面的格栅式散热区域是结构设计的核心部分，斜向排布的通风格栅顺着壳体曲面做一体化成型，格栅之间的间隙经过反复校核，

　　既保证足够的通风截面积，让内部主控芯片、电源模块工作时产生的热量能通过自然对流快速散出，避免设备长时间工作出现过热降频的问题，同时格栅的筋条宽度也做了优化，不会因为间隙过大让外界的蚊虫、细小杂物轻易落入壳体内部，也能在一定程度上屏蔽外部电磁干扰，保障内部信号传输的稳定性。侧面预留的三个圆形开孔是状态指示灯的透光位，开孔位置与内部PCB板上的灯珠位置精准对齐，安装时不需要额外做对位调整，指示灯的光线能均匀透出，不会出现漏光、光线偏移的问题，方便用户直观观察设备的电源、网络连接、数据传输状态。壳体表面的惩罚者主题贴花区域做了微凹的沉台设计，贴花粘贴后能与壳体表面保持齐平，不会因为日常擦拭、剐蹭导致贴花边缘起翘脱落，

　　同时沉台的深度控制在0.15mm，既不会影响壳体整体的曲面流畅度，也能给贴花提供定位基准，降低组装时的贴附偏差。从安装边界来看，壳体的整体尺寸适配常规家用调制解调器的PCB板规格，内部的卡扣柱、螺丝柱位置完全匹配通用电路板的安装孔位，上下壳采用卡扣加两颗紧固螺丝的组合固定方式，卡扣沿壳体四周均匀排布，日常拆卸维护时不需要拧下全部螺丝就能快速打开壳体，螺丝柱做了加厚的筋位补强，多次拆装也不会出现柱体断裂的问题。壳体底部预留了防滑胶垫的粘贴位，放置在光滑桌面时能有效增加摩擦力，避免设备被线材拖拽滑落，同时底部也做了微小的垫高脚位，让壳体底部与放置平面之间留出2mm左右的通风间隙，辅助底部的空气流通，进一步提升整体散热效率。在外观设计上，

　　红色的主体配色搭配黑色惩罚者骷髅图案，区别于常规网络设备单调的黑、白配色，能适配电竞桌面、个性化家装的摆放场景，让原本功能性的网络设备也能成为桌面布置的视觉元素，同时壳体表面采用细磨砂的晒纹处理，不容易残留指纹和使用划痕，长期使用也能保持外观的整洁度。结构设计过程中也充分考虑了注塑生产的工艺性，所有壳体壁厚保持均匀一致，避免出现壁厚差异过大导致的缩痕、气泡问题，所有内部的筋位厚度都控制在主体壁厚的60%以内，减少成型过程中的表面缩印，不需要额外做表面喷涂处理就能达到较好的外观质量，有效控制生产制造成本。壳体的开合缝隙控制在0.1mm以内，既保证上下壳组装后的贴合度，也不会因为缝隙过小导致组装时出现错位、顶白的问题，各个接口的避让位都做了足够的余量设计，适配不同规格的电源接口、网线接口的插入深度，不会出现插头插不到位或者干涉的情况。
