18吨泵用冷却水泵支撑维护架结构

　　在工业流体输送系统的运维环节，水泵作为核心动力输送设备，其长期稳定运行直接决定整套循环系统的工作效率，尤其是适配18吨级工况的冷却水泵，在冶金循环水系统、电厂冷却回路、大型化工换热供水场景中，往往承担着大流量连续输水的任务，这类泵体自重较大，配套管路连接复杂，日常检修、部件更换、运维操作时如果缺乏稳定的支撑定位结构，很容易出现泵体偏移、管路受力变形、运维操作空间不足的问题，这款冷却水泵维护架正是针对这类大吨位泵体的运维支撑需求设计的专用承载结构。

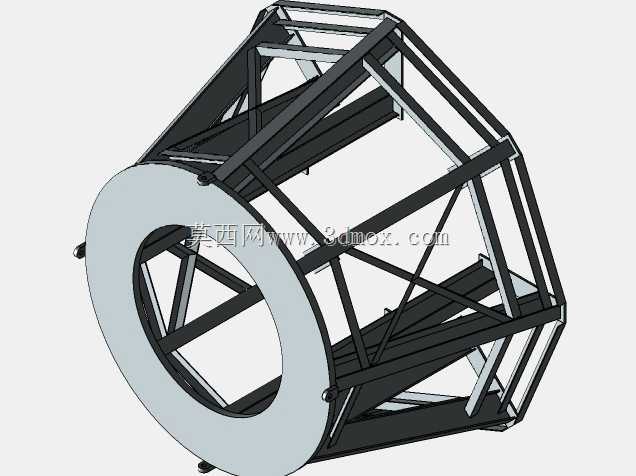

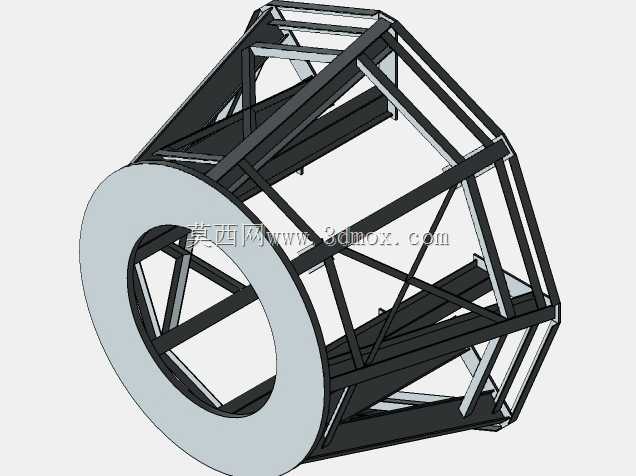

　　从结构形式来看，该维护架采用空间桁架式承载设计，整体呈上窄下宽的锥台形态，顶部设置环形安装基准面，环形结构的内径与冷却水泵的下部安装止口尺寸匹配，能够在泵体落位时实现快速径向定位，避免泵体放置时出现横向滑移；底部为多边形落地支撑框架，支撑脚的分布范围远大于顶部环形面的直径，这种扩底式的结构设计能够有效降低整体结构的重心，即使在泵体落位存在一定冲击、或者运维过程中对泵体施加拆装扭矩时，整个架体也不会出现倾覆风险。架体的主承力肢采用等边角钢拼接，相邻主肢之间通过斜向腹杆连接形成稳定的三角受力单元，相比整块钢板焊接的箱型支撑结构，桁架形式在保证整体承载刚度的前提下，大幅降低了架体自身的重量，同时腹杆之间留出的镂空空间，能够方便运维人员伸手操作泵体下部的连接螺栓、管路法兰紧固件，不会出现实体结构遮挡操作空间的问题。

　　在实际应用场景中，这类维护架主要用于冷却水泵的离线检修工位和在线备用支撑场景：离线检修时，将待维护的冷却水泵吊装落位到架体顶部的环形基准面上，架体的高度经过匹配设计，能够让泵体的叶轮拆卸端、密封更换位置处于适合人工操作的高度，运维人员不需要蹲姿或者过度抬臂就能完成机械密封更换、叶轮清垢、轴承润滑等常规维护操作，架体底部的镂空区域还可以放置接油盘，承接泵体拆解时流出的残留冷却水和润滑油，避免污染工位地面；在线备用场景下，该架体可以预先固定在冷却水泵的安装位旁，当运行中的泵体出现故障需要快速更换时，备用泵可以预先放置在该维护架上完成预检查、管路接口对位调整，吊装更换时能够直接对位安装，大幅缩短故障停机的时间。

　　设计过程中，首先需要匹配18吨级冷却水泵的实际安装尺寸，顶部环形面的平面度需要控制在合理范围内，避免泵体落位后出现局部受力不均导致的法兰面变形，环形面上预留的连接孔位需要和泵体底部的安装孔位一一对应，孔位的位置度公差需要满足螺栓穿装的要求，不需要额外修配就能完成紧固。主承力肢的截面选型经过受力校核，需要能够承受泵体满重时的静载荷，同时还要考虑吊装落位时1.25倍的动载冲击系数，避免长期使用后出现主肢弯曲变形；斜腹杆的排布需要避开泵体下部的管路接口、放油堵头、传感器安装位，不能出现结构件和泵体自身附件干涉的问题。底部支撑框架的下表面需要设置安装孔，能够通过膨胀螺栓固定在混凝土地面上，或者在框架底部加装减震垫，减少泵体试运行时的振动传递。

　　从安装边界来看，该维护架的底部外接轮廓尺寸需要适配常规检修工位的空间预留，架体放置后周边需要留出至少0.8米的操作通道，方便运维人员环绕架体完成各个方位的操作；顶部环形面的高度距离地面保持在0.9米到1.1米之间，这个高度区间符合人体工程学的操作要求，大部分身高的运维人员都能以舒适的站姿完成大部分维护操作，不需要借助额外的登高梯台。架体顶部还设置有小型吊耳结构，方便架体自身的吊装转运，在车间内调整工位时可以直接通过行车起吊移位，不需要人工搬运。另外，架体的所有焊接位置都做了焊后去应力处理，避免长期承重后出现焊接变形导致的架体倾斜，所有外露的棱角都做了倒钝处理，避免运维过程中剐蹭受伤。

　　不同于普通的固定式泵座，这款维护架的核心定位是服务于泵体的全周期运维过程，不需要承担泵体长期运行时的连续振动载荷，因此在结构设计上更侧重操作便利性和临时承载的稳定性，桁架结构的镂空设计还能让泵体下部的空气保持流通，在备用泵存放时能够避免泵体下部长期闷湿出现锈蚀问题，对于需要频繁维护冷却水泵的工业场景来说，这种专用维护架能够大幅提升运维效率，降低运维过程中的设备损坏风险和人员操作风险。
