齿轮箱传动用异形法兰式花键毂结构

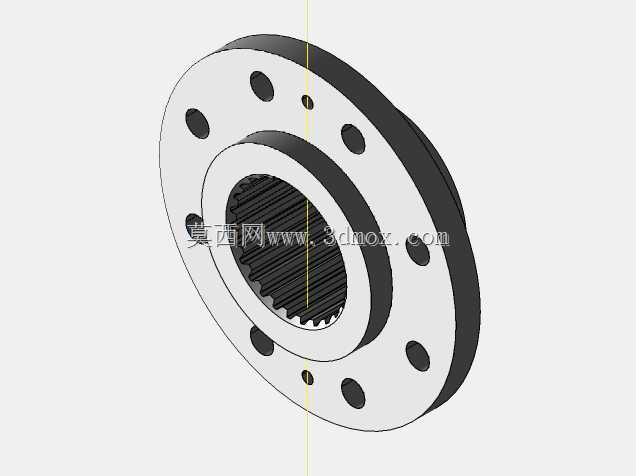

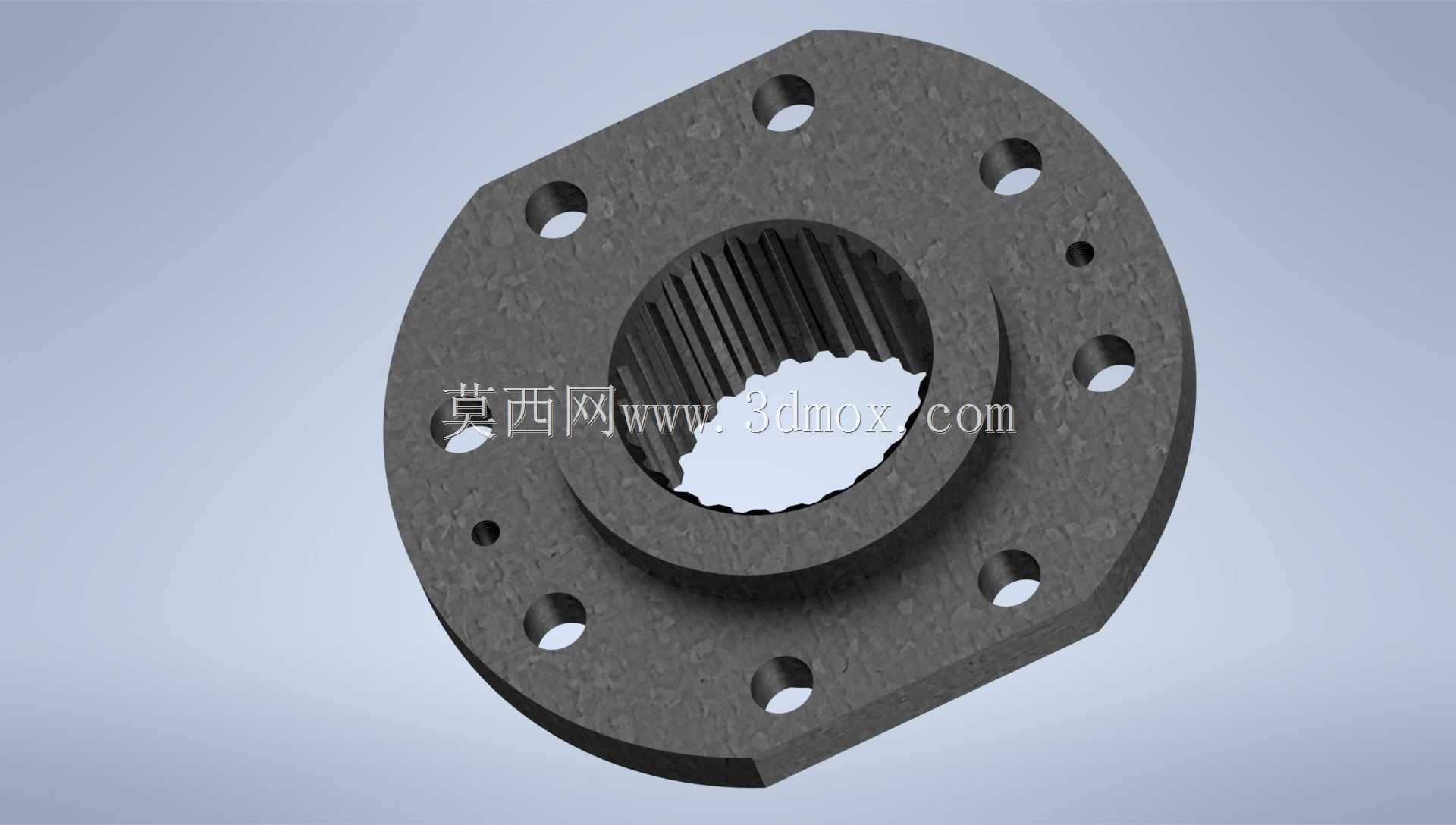

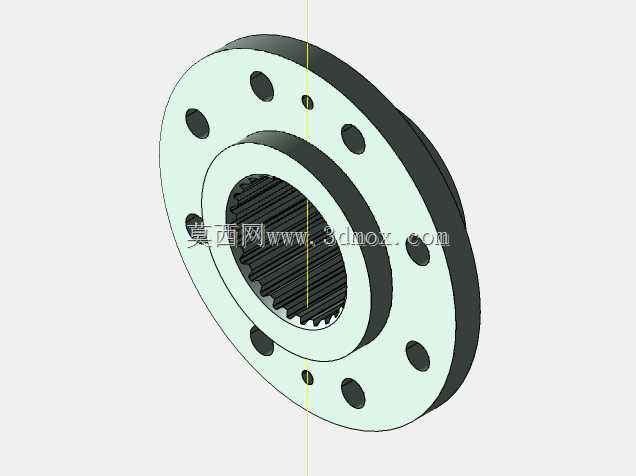

　　在重载齿轮箱的传动链路里，花键毂是承担扭矩传递、轴毂定位的核心衔接零件，这类异形法兰式花键毂多用于工程机械、重型商用车的多挡位变速器分动结构中，区别于常规直筒式花键毂，该结构将法兰安装面与内花键承载段做了一体化集成设计，省去了额外的定位转接套，能在有限的齿轮箱腔体内压缩轴向安装空间，同时减少装配环节的同轴度累积误差。从实际工况适配角度看，这类花键毂的内花键采用渐开线齿形，齿向做了微量修形处理，能适配花键轴在满载传动时的微小挠曲变形，避免齿端应力集中导致的早期磨损，法兰端的安装孔采用非对称排布设计，其中大直径通孔用于穿装高强度连接螺栓，小直径孔为定位销孔，装配时先通过两个对角布置的定位销完成与相邻传动构件的同轴定位，

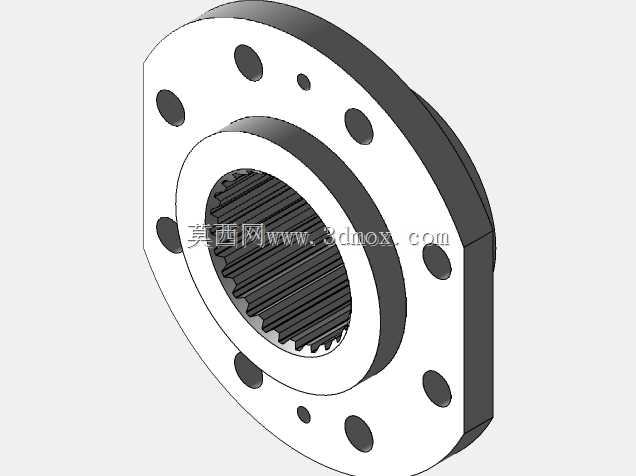

　　再按对角线顺序拧紧连接螺栓，能保证法兰结合面的压力分布均匀，避免传动过程中出现连接松动。设计阶段首先要确定的是内花键的参数边界，需匹配对应花键轴的模数、齿数、压力角以及变位系数，同时要校核花键齿面的接触应力与齿根弯曲应力，确保在额定传递扭矩下，齿面不会发生压溃、齿根不会出现疲劳断裂；法兰部分的外轮廓采用切边圆形设计，并非完整正圆，是为了避让齿轮箱内部的相邻齿轮、润滑油道以及箱体加强筋，避免装配时出现运动干涉，法兰的厚度尺寸经过反复校核，既要保证螺栓连接的压紧力足够，不会在交变扭矩作用下出现法兰面翘曲，又要控制整体重量，降低传动系统的转动惯量，减少换挡时的冲击载荷。安装边界方面，该花键毂的轴向定位依靠法兰端面与相邻传动毂的贴合面实现，

　　内花键与轴的配合采用小径定心方式，相比大径定心能获得更高的同轴度，适配高速重载的传动场景，法兰上的螺栓孔位置度公差控制在0.02mm以内，定位销孔的公差带采用H7精度，确保装配后整体的径向跳动量满足齿轮箱的传动精度要求，避免因安装偏差导致的传动噪声、齿面偏磨问题。从实际使用场景来看，这类花键毂多用于需要频繁切换传动比的齿轮箱结构中，比如工程机械的行走变速箱、重型货车的分动箱，工作时内花键与花键轴配合传递发动机输出的扭矩，法兰端连接传动齿轮或者同步器构件，将扭矩传递至下一级传动链路，一体化的结构设计减少了零件数量，也降低了装配复杂度，同时法兰与花键段的过渡位置做了圆角处理，避免应力集中，在承受交变冲击载荷时不会出现过渡位置的断裂问题。

　　建模过程中需要重点关注内花键的齿形生成精度，以及法兰安装孔的位置度约束，非对称的外轮廓需要严格匹配箱体内部的避让空间，所有的倒角、圆角参数都要符合机械加工的工艺要求，比如安装孔的孔口倒角要适配螺栓头的沉头尺寸，内花键的入口端要做引导倒角，方便花键轴的装配导入，避免装配时刮伤花键齿面。
