工业传动用十字轴式万向连接接头结构

　　在各类工业传动系统的布局中，这类十字轴式万向连接接头是解决相交轴间动力传递的核心部件，常见于农业机械的动力输出端、工业输送机的辊组传动链路、小型机床的进给传动分支，以及部分专用设备的角度调整传动结构中，能够在两轴轴线存在一定夹角偏差的工况下，持续稳定传递旋转扭矩，补偿安装过程中产生的同轴度误差，抵消设备运行时机架形变带来的轴系错位影响。从实际使用场景来看，这类接头不需要额外的柔性缓冲元件，依靠自身的铰接结构实现角度补偿，相比刚性联轴器能适应更复杂的安装空间，相比带弹性体的联轴器又能承受更大的瞬时冲击载荷，在中低速、中等扭矩的传动场景中应用十分广泛。

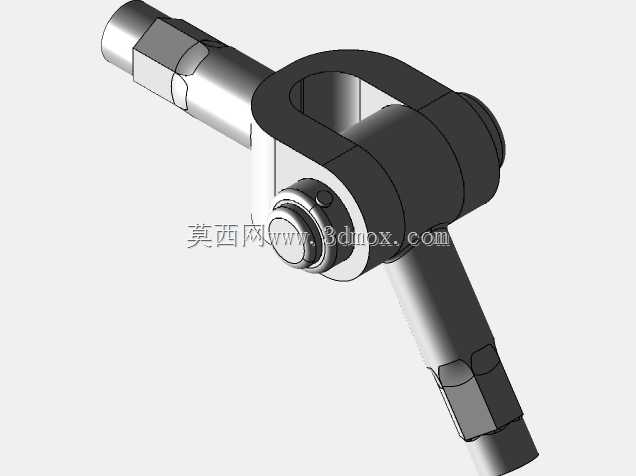

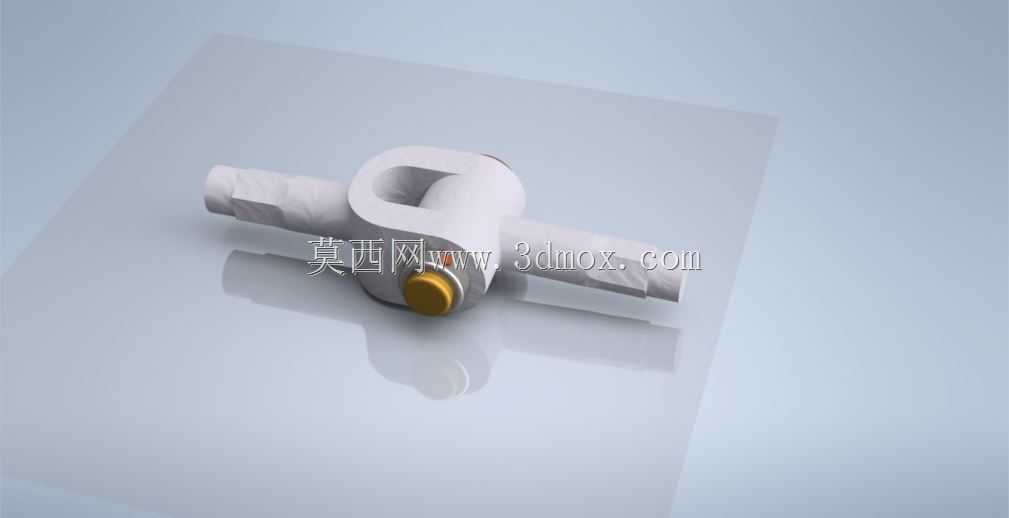

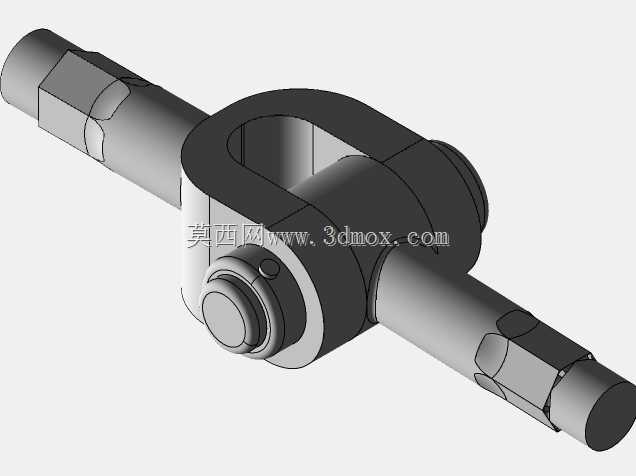

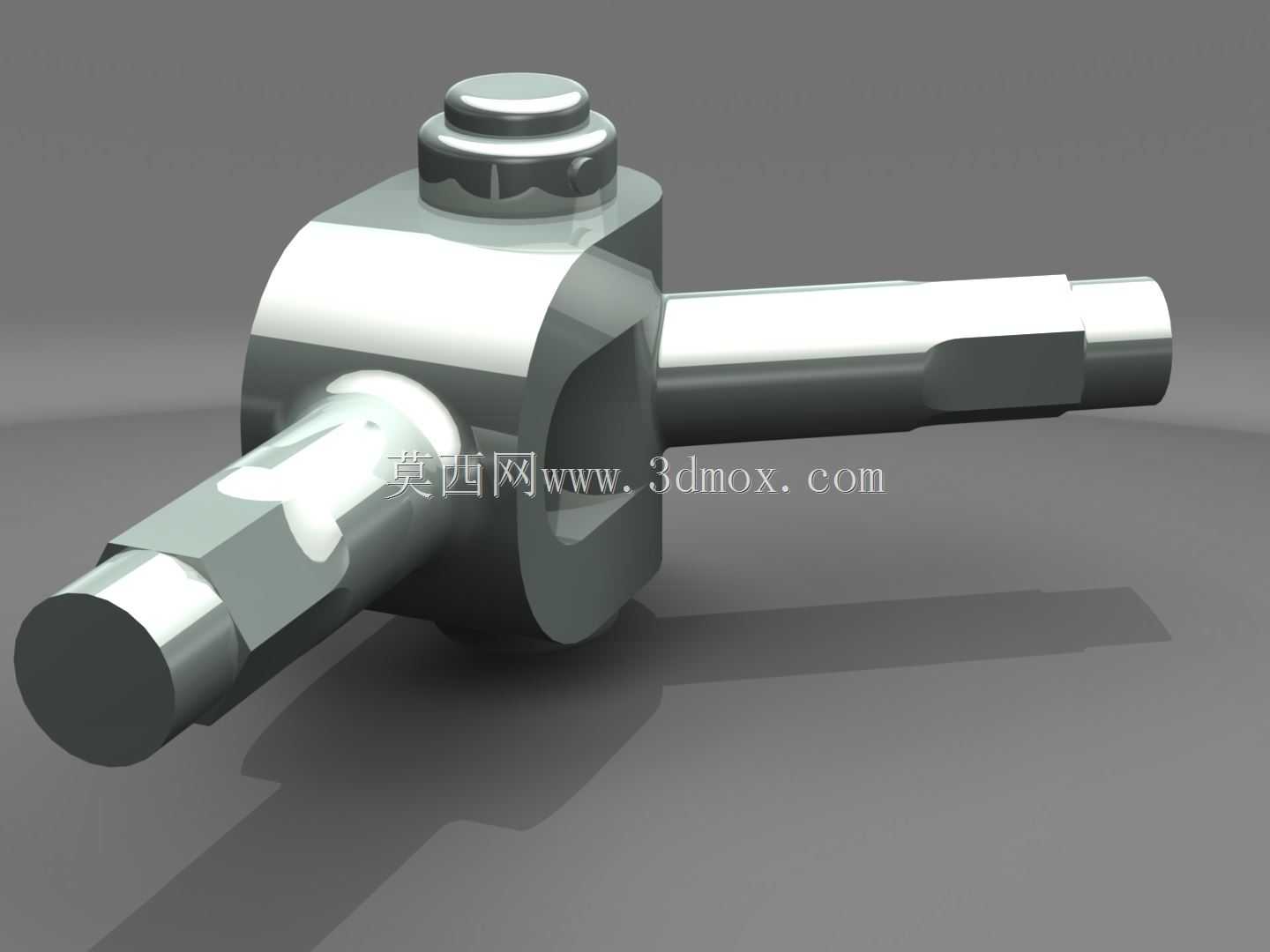

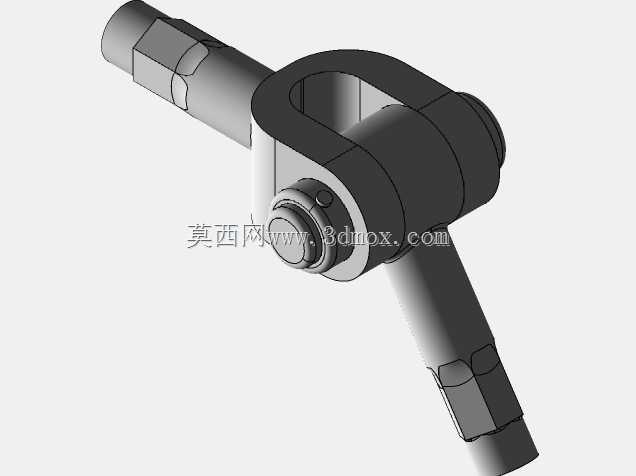

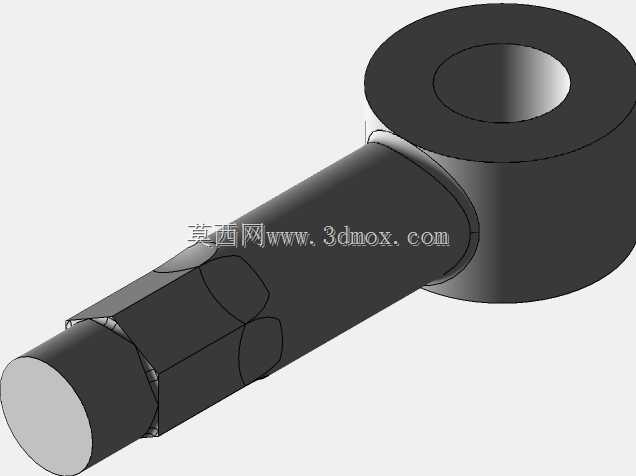

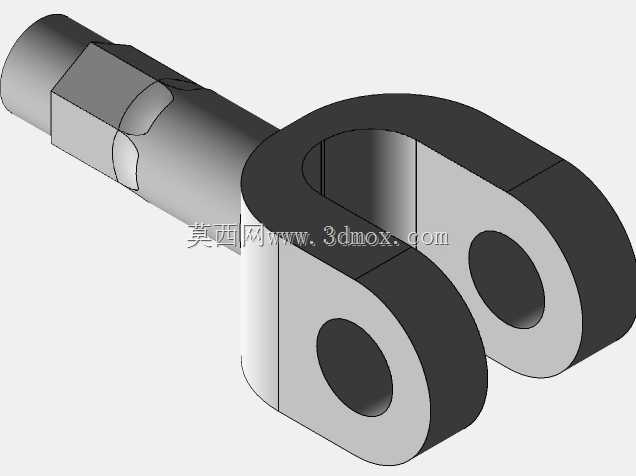

　　从功能特性上看，该接头采用十字销轴作为核心铰接件，主体叉架与两侧伸出的轴段为一体化加工结构，顶部设置的锁紧压盖用于固定十字销轴的轴向位置，避免销轴在长期交变载荷下出现窜动脱出。两侧伸出的轴段做了扁位加工，既可以通过扁位与带键槽的传动件配合传递扭矩，也能直接插入对应规格的安装孔内，依靠过盈配合或者顶丝锁紧实现固定，适配多种不同的连接需求。铰接部位的配合间隙经过严格控制，既保证转动时的灵活性，不会出现卡滞现象，又能将回程间隙控制在合理范围内，避免传动过程中产生过大的冲击和噪音，延长整套传动链路的使用寿命。

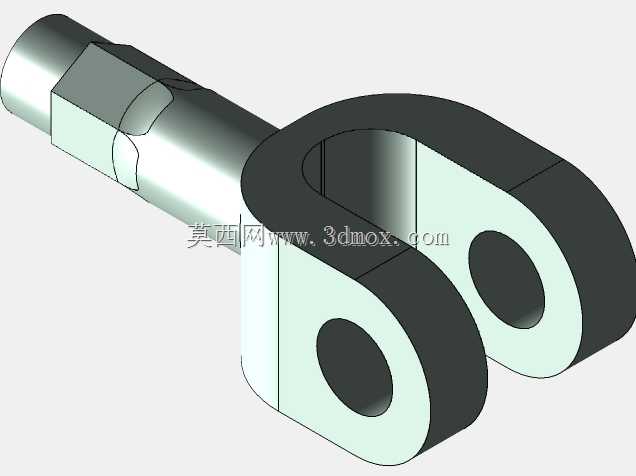

　　在设计思路上，这类接头的建模过程首先需要确定额定传递扭矩对应的轴径尺寸，根据两轴间允许的最大偏角确定十字销轴的直径和叉架的开口宽度，叉架的壁厚需要满足扭矩传递时的剪切强度要求，避免在峰值载荷下出现叉臂断裂的问题。顶部的锁紧结构采用带止口的压盖配合锁紧螺母，既能够压紧十字销轴的端面，又能通过螺母的防松结构保证长期运行下的连接可靠性，压盖与主体叉架的配合面做了定位止口设计，装配时能够快速定位，不需要额外调整同轴度。两侧轴段的长度根据实际安装空间确定，扁位的加工深度需要兼顾轴的抗扭强度和传动件的锁紧可靠性，避免扁位过深导致轴段强度不足，或者扁位过浅出现传动打滑的问题。

　　从安装边界来看，该接头的整体径向尺寸由叉架的外径决定，安装时需要预留足够的径向空间，避免铰接转动时与周边的机架或者其他零部件发生干涉。两侧轴段的同轴度在自由状态下存在一定的浮动范围，安装时两轴的最大夹角不宜超过设计允许值，否则会大幅增加十字销轴的磨损速度，降低接头的使用寿命。轴向安装尺寸需要考虑接头在转动过程中的轴向窜动量，预留适当的间隙，避免轴系受热膨胀时对接头产生额外的轴向载荷。铰接部位在装配时需要填充适量的润滑脂，降低转动副的摩擦系数，日常维护时只需要定期补充润滑脂即可，不需要复杂的拆解保养，维护成本较低。

　　在实际选型应用中，需要根据传动系统的额定扭矩、最高转速、最大工作偏角来确定接头的具体尺寸，不能超载荷使用，否则容易出现十字销轴断裂、叉臂变形等失效问题。建模过程中对各个配合面的公差做了合理设定，铰接孔与销轴的配合采用间隙配合，保证转动灵活性，轴段与传动件的配合采用过渡配合，保证传动的稳定性，压盖与主体的配合采用小间隙配合，保证定位精度。整体结构没有多余的复杂零件，加工工艺性好，主体叉架可以采用模锻成型后再进行机加工，生产效率高，成本可控，适合批量应用在各类通用工业设备的传动系统中。
