浮筒式液位PID调节执行机构结构

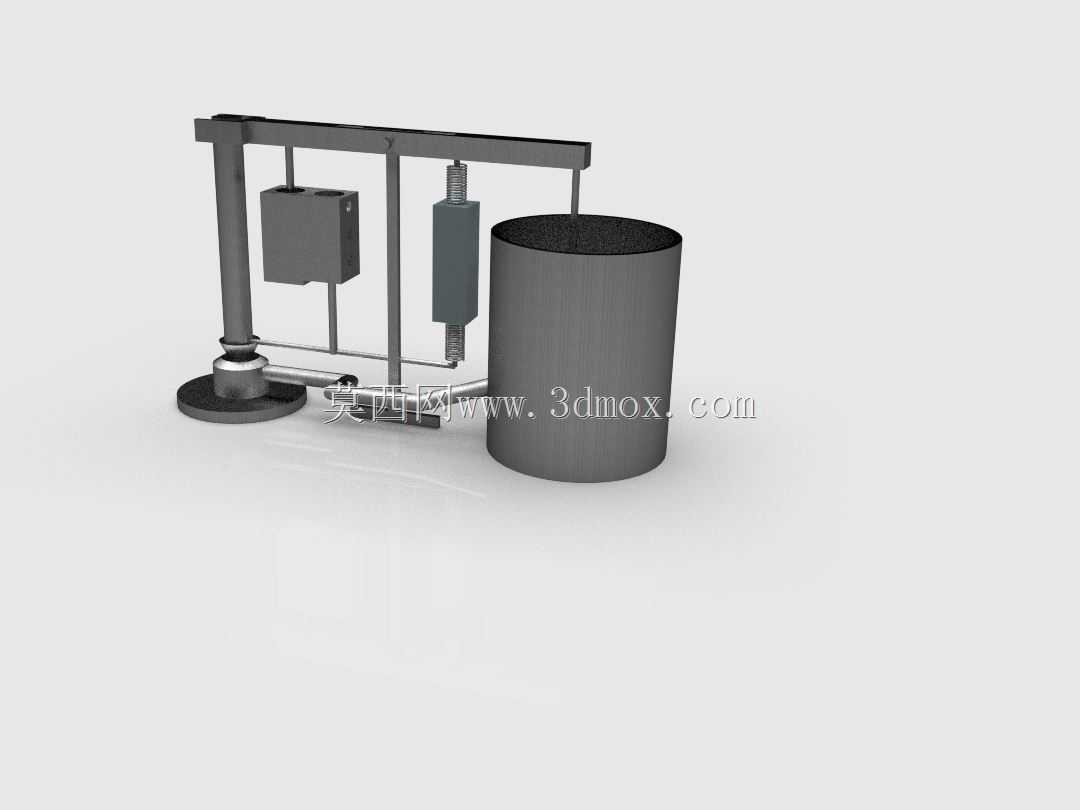

　　这套结构的核心应用场景集中在中小型常压储液罐的连续液位闭环调节工况，常见于化工配料工段、小型水处理单元、日化原料储罐的液位稳定控制环节，不需要额外接入电气传感回路，纯机械结构即可完成比例、积分、微分三个环节的调节动作，在防爆要求高、供电配套不完善的厂区工位有极强的适配性。整套机构的安装基准依托罐顶边缘的法兰安装面，垂直支撑立柱的安装孔位距罐壁预留120mm的操作间隙，避免执行机构动作时与罐壁、罐顶附属管线发生运动干涉；横向悬臂的伸出长度可根据罐径在300mm至500mm区间调整，适配直径600mm到1200mm的立式圆柱储液罐，浮筒组件的垂直运动行程对应0到1.2米的液位变化区间，完全覆盖常规中小型储液罐的液位调节量程。

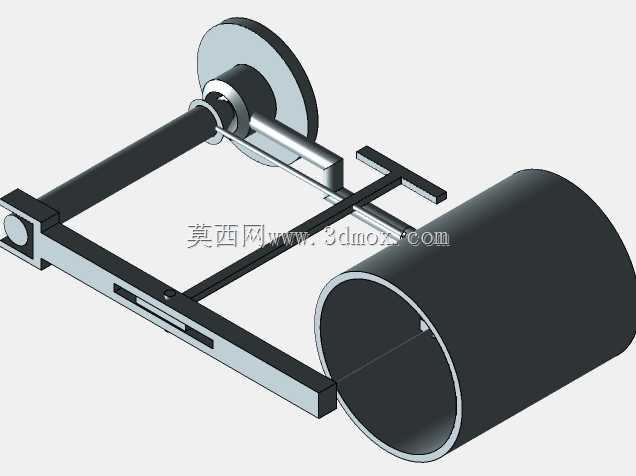

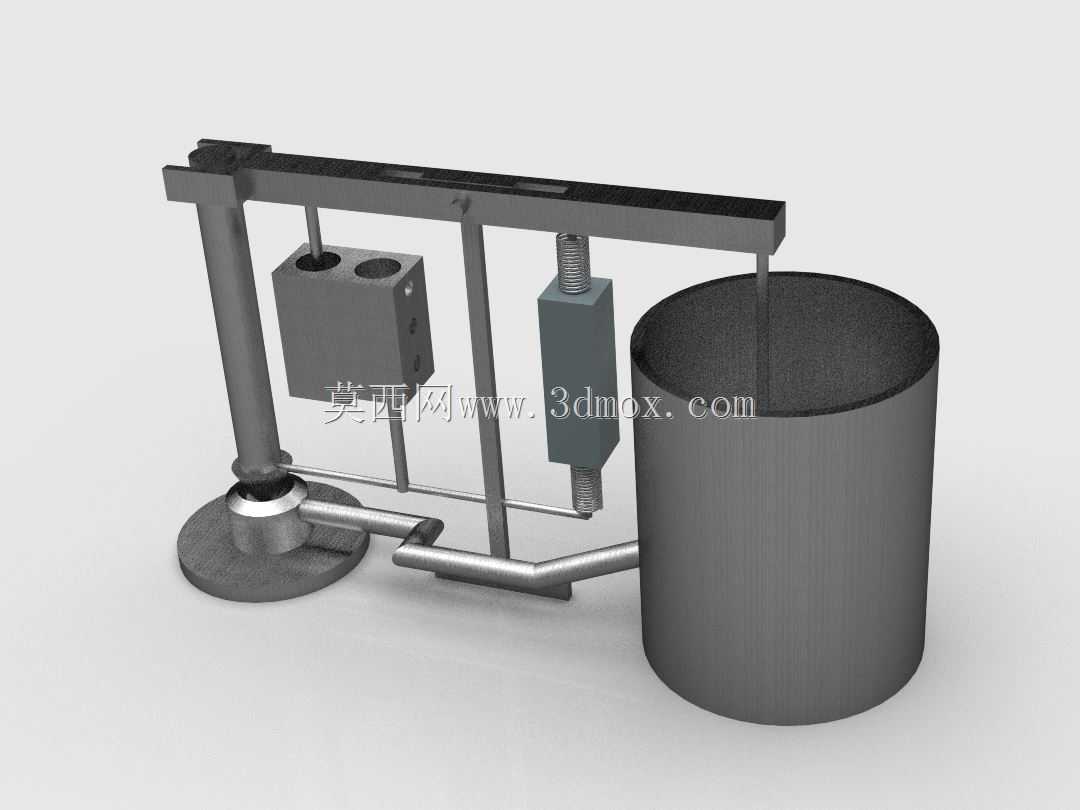

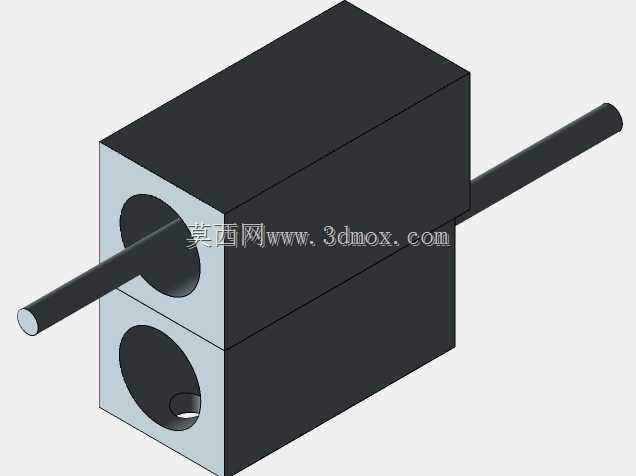

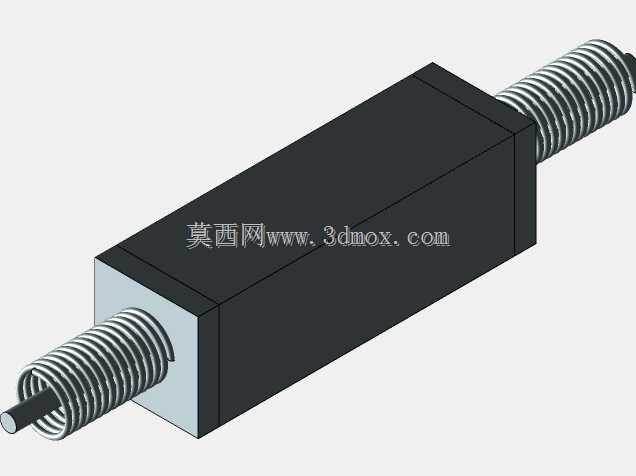

　　从功能实现逻辑来看，浮筒随液位升降产生的垂直位移，首先通过铰接连杆传递至比例调节模块，该模块通过调整配重块的力臂长度改变比例增益，对应液位偏差的即时响应幅度；积分调节单元采用阻尼油缸结构，通过调节油缸旁路的节流阀开度改变积分时间，消除液位持续偏差带来的静差，避免调节过程长期存在余差；微分调节单元依托悬臂上的弹簧阻尼组件，感知液位变化的瞬时速率，提前输出调节动作抑制液位的大幅波动，三个调节单元的机械结构完全独立，可根据实际工况的介质特性、进出液流量波动幅度单独整定参数，不需要依托电控程序即可完成完整的PID调节逻辑。设计过程中优先考虑了现场运维的便捷性，所有铰接转动副均采用开放式铜套润滑结构，日常维护时不需要整体拆解机构，

　　直接在罐顶操作面即可完成注油、间隙调整作业；执行端的调节阀杆与罐内进料管线的阀芯直连，传动路径没有额外的齿轮减速环节，传动滞后量控制在2mm以内，避免机械间隙带来的调节振荡。整套机构的垂直安装高度从罐顶安装面算起不超过650mm，横向最大回转半径不超过550mm，安装时不需要对原有储罐做大规模结构改造，仅需要在罐顶对应位置开设直径80mm的浮筒安装孔、配套四个M12的螺栓固定孔即可完成装配，适配现有老旧储罐的自动化改造需求，不需要重新更换罐体或大规模改动工艺管线。结构选材上，与罐内介质接触的浮筒、连杆、阀杆部件均采用304不锈钢材质，适配弱酸碱、水性介质的长期接触要求，非接触的支撑框架、悬臂部件采用碳钢喷塑处理，

　　在户外露天安装场景下可抵御常规雨水、粉尘的侵蚀，不需要额外加装防雨防护外罩。调节参数的整定完全通过机械结构的手动调整完成，比例环节调整配重位置即可改变比例带范围，积分环节旋转节流阀手柄即可改变阻尼大小，微分环节调整弹簧预紧力即可改变微分作用强度，现场操作人员不需要掌握电控编程知识，仅通过简单的操作培训即可完成参数整定，适配一线运维人员的操作习惯。整套结构的运动部件全部做了运动限位设计，浮筒上升到最高液位时会触发悬臂的机械限位块，避免阀杆过度顶紧阀芯造成密封面损坏，浮筒下降到最低液位时阻尼油缸会拉止连杆，避免浮筒脱落坠到罐底，整套机构的故障点远低于电控式PID液位调节系统，在无持续运维值守的工位可长期稳定运行。
