300cc单孔活塞环槽活塞结构设计

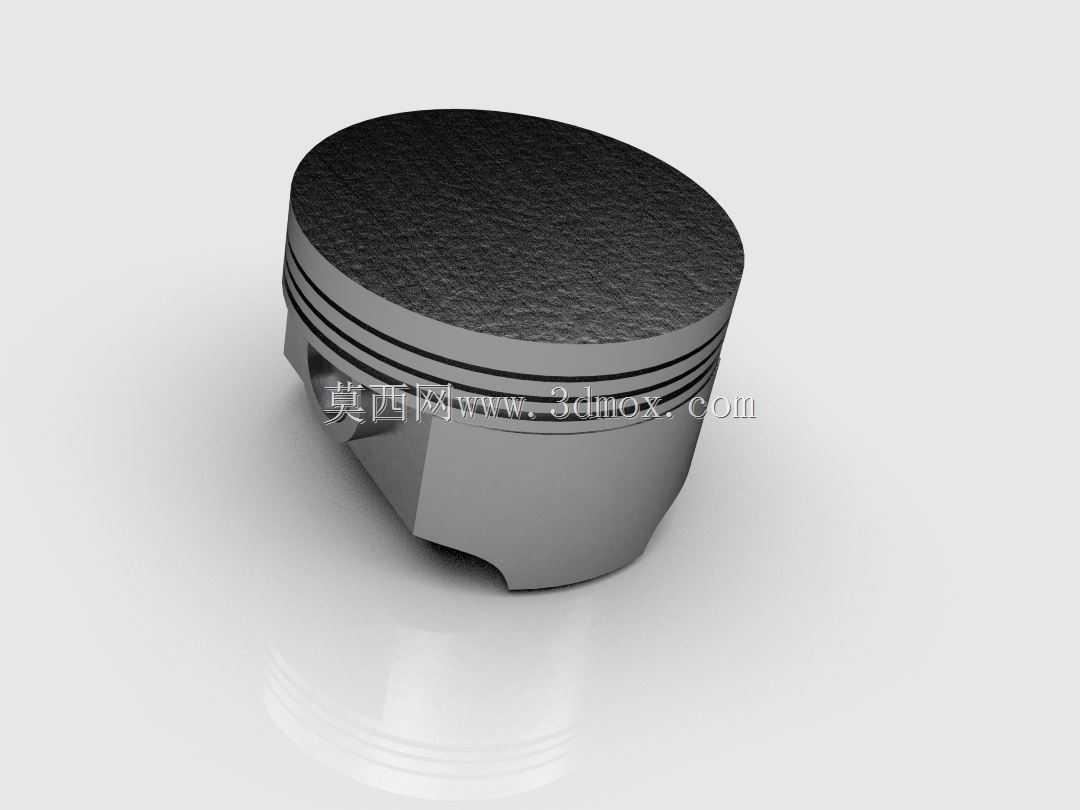

　　这款活塞结构主要适配300cc排量级别的单缸内燃动力单元，在小型代步动力设备、轻型越野动力载具、便携发电机组这类需要紧凑动力输出的场景中，活塞作为动力转换的核心往复部件，直接承担燃烧压力传递、密封燃烧室、引导往复运动轨迹的核心作用。从结构设计逻辑来看，活塞顶部采用平面凹底适配对应排量的燃烧室压缩比设定，顶面的粗糙纹理区域是为了在高温高压工况下留存微量润滑油膜，降低顶面与高温燃气直接接触的热冲击，同时避免顶面积碳过度堆积影响压缩比精度。活塞头部的多道环槽结构是整个部件的设计核心，最靠近顶面的两道环槽为气环安装位，槽宽公差控制在微米级，保证气环装入后既能随活塞往复运动实现径向张紧密封，又不会因间隙过大出现泵油过量或者环体卡滞的问题；

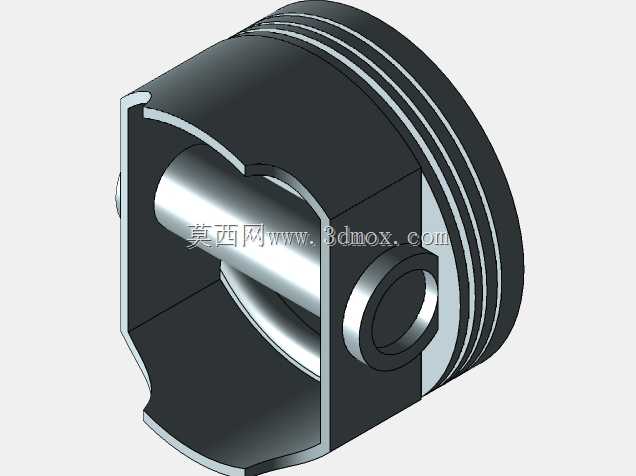

　　最下方的环槽为油环安装位，槽底设计有均匀分布的回油孔，能够将缸壁上被油环刮下的多余润滑油导回曲轴箱，避免机油窜入燃烧室造成烧机油故障。活塞销孔采用单孔贯穿设计，孔位中心与活塞中心存在微小的偏心偏移量，这个偏移设计是为了在活塞经过上下止点换向时，提前完成活塞承压面的切换，降低活塞敲击缸壁的异响，同时减少裙部的偏磨量，提升整个动力单元的运行平顺性与使用寿命。活塞裙部采用型线变椭圆设计，在冷态下裙部横截面为椭圆形，长轴垂直于活塞销孔轴线方向，短轴沿销孔轴线方向，当活塞在缸内受热膨胀时，裙部会沿销孔方向产生更大的热变形量，最终在工作温度下裙部趋近正圆形，保证与缸壁的配合间隙均匀，既不会出现冷态敲缸，也不会出现热态拉缸故障。从安装边界来看，

　　活塞的总高度、环槽位置、销孔直径与中心距都严格对应300cc单缸动力的缸体、连杆、曲轴的配合尺寸，活塞环装入环槽后，环的开口间隙、侧隙、背隙都符合小排量高转速动力的设计要求，销孔内的卡环槽能够固定活塞销的轴向位置，避免销子窜出刮伤缸壁。在实际工况中，活塞需要承受最高超过10MPa的燃烧爆发压力，往复运动的线速度最高可达每秒十几米，工作瞬间的顶面温度超过300摄氏度，因此裙部的型面设计还考虑了不同温度区域的热膨胀量差异，头部直径略小于裙部直径，避免头部受热膨胀后卡在缸筒上部。整个活塞的重量控制也经过严格配平，与同批次连杆、曲轴的配重误差控制在极小范围内，减少高转速下的往复惯性力，降低动力单元的振动水平。在三维建模过程中，

　　环槽的圆角过渡、销孔的倒角、裙部的型线曲率都需要严格按照动力匹配参数设定，任何一个尺寸的偏差都可能导致密封失效、异响、拉缸等严重故障，这类活塞结构不仅适用于传统燃油动力单元，经过材质调整后也可适配小型空气压缩机、高压往复泵这类需要往复密封结构的通用机械设备，其环槽密封的设计思路也可以延伸到其他需要轴向动密封的往复运动部件设计中。
