步进式球体输送下降导向装置结构

　　在轻工包装、轴承装配、小规格钢球分选、五金件分拣这类涉及球状工件流转的产线环节里，工件从高位料道向低位工位的有序转运一直是容易出卡滞、叠料、磕碰伤的痛点，这套步进球下降装置就是针对这类场景做的定向结构设计，核心是解决球状工件垂直段输送过程中的节拍匹配、无冲击下落、逐件分离的问题，避免传统溜槽式下落带来的工件碰撞损伤、出料节奏不可控的缺陷。

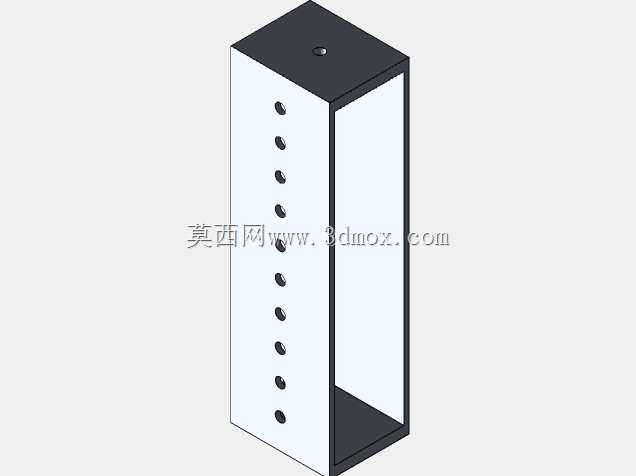

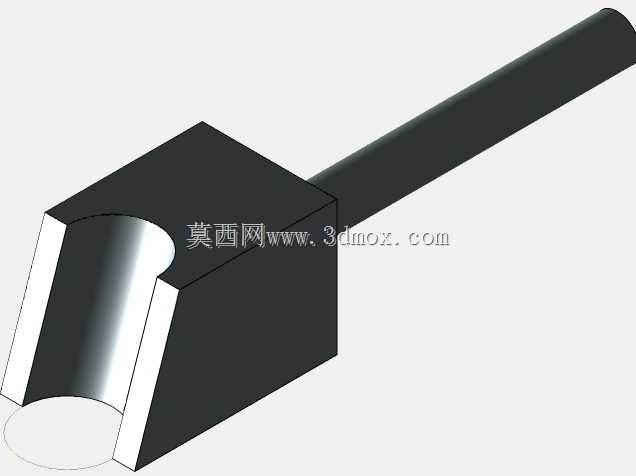

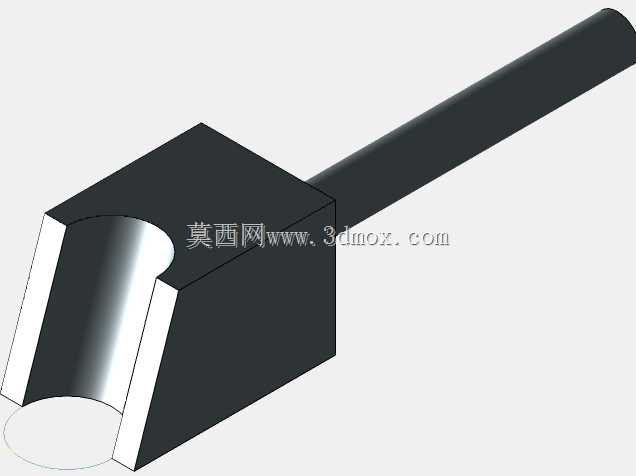

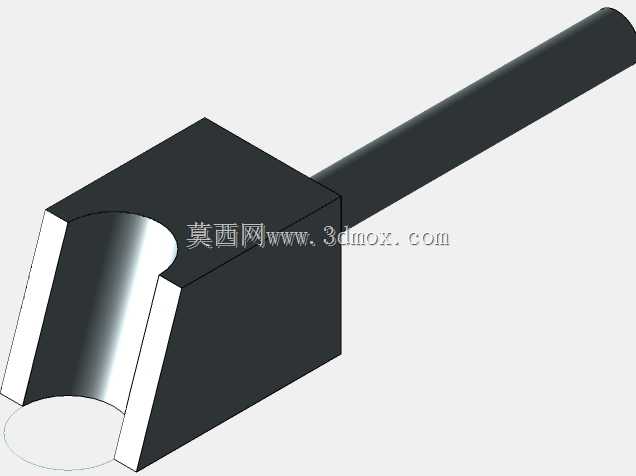

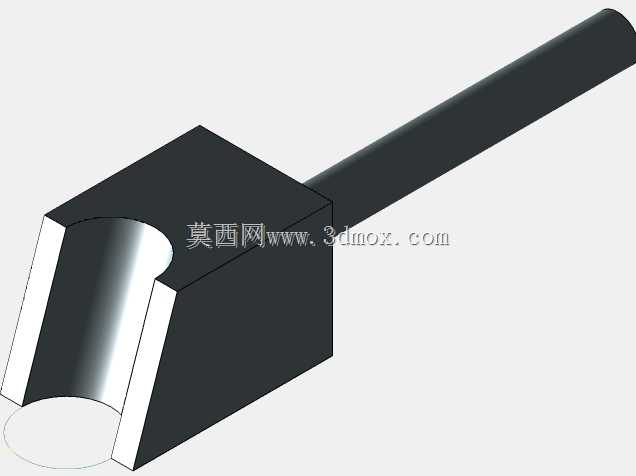

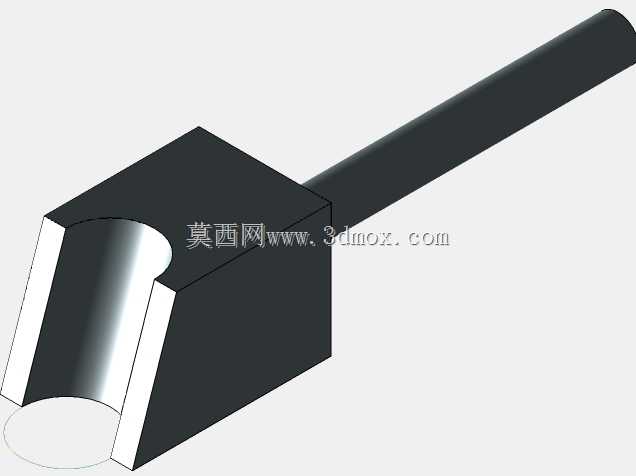

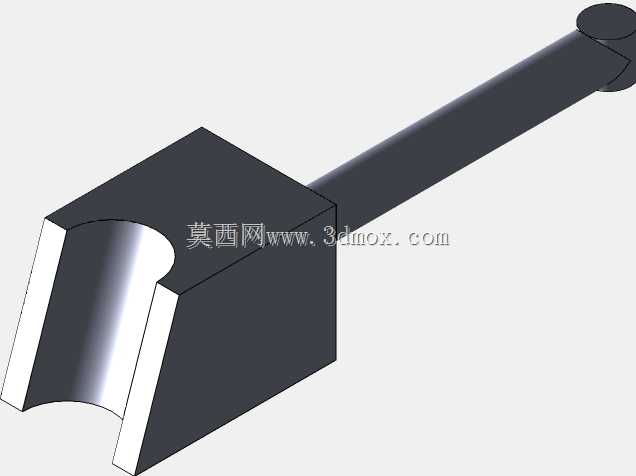

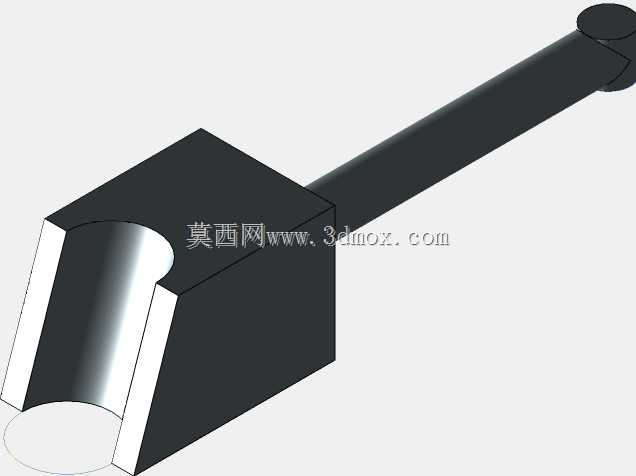

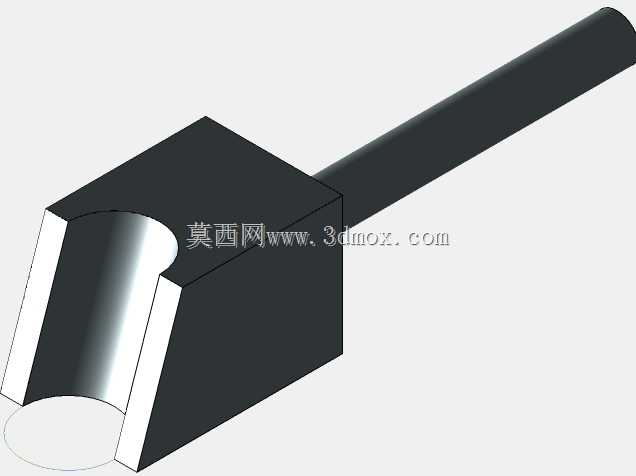

　　从结构本身来看，装置主体采用方块式安装基座作为承载主体，基座上加工有与球状工件直径匹配的半圆弧导向槽，槽面的圆弧度公差控制在IT7级，表面粗糙度要求达到Ra1.6，保证球体在槽内滚动时不会出现卡滞、跳料的情况，伸出的长杆部分是驱动联动的连接轴，用来和外部的步进驱动机构做刚性连接，通过固定的角位移行程来实现对球体的逐件托放动作。设计时没有采用复杂的气动或电动执行元件直接集成在基座上，而是把驱动接口做了标准化的轴连接设计，这样可以适配不同产线的现有驱动源，不管是凸轮分割器带动的连杆驱动，还是伺服电机带动的曲柄驱动，都能通过调整轴的连接相位来匹配动作节拍，大幅提升了结构的适配性。

　　安装边界上，基座的方块结构采用底面+侧面双基准面设计，底面做铣平处理，预留两个M6的螺纹安装孔，侧面同样加工有定位销孔，安装时可以直接固定在料道的末端对接位置，不需要额外做复杂的调平工装，安装后导向槽的中心高度和上游料道的输送面高度差控制在0.1mm以内，避免球体在进入导向槽时出现卡边的情况。长杆部分的伸出长度根据常规产线的驱动端安装距离做了冗余设计，杆部直径做了减摩处理，和基座上的导向孔配合采用H7/f6的间隙配合，保证往复动作时的顺畅度，不会出现卡涩。

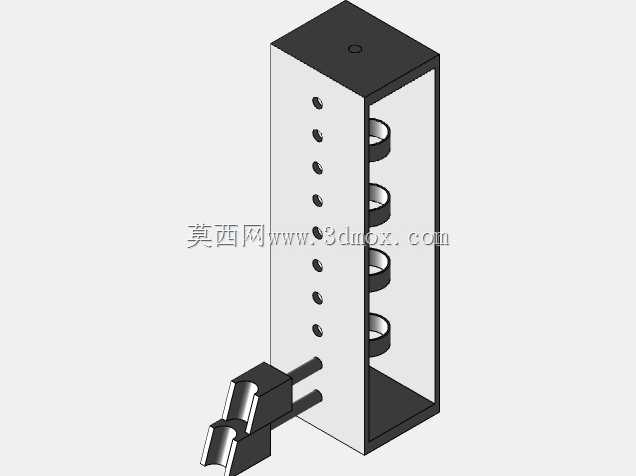

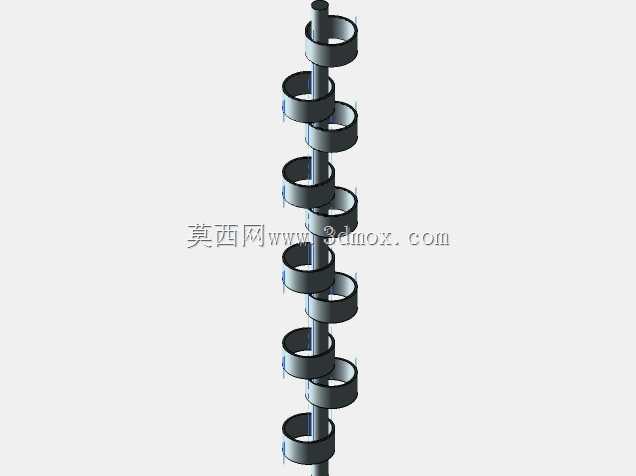

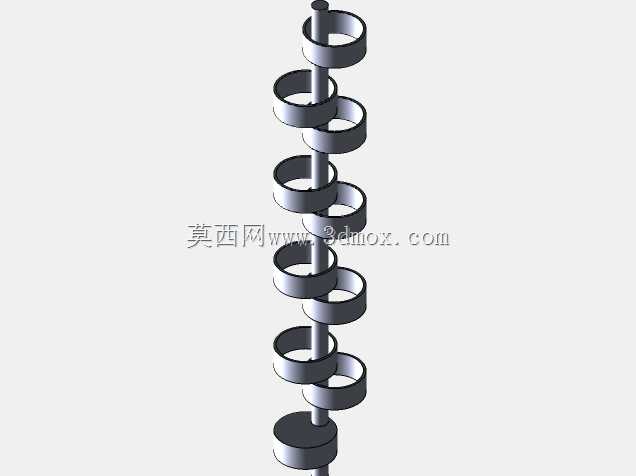

　　功能实现逻辑上，这套结构不需要额外的检测元件来判断球体位置，依靠结构本身的型面变化就能实现步进分料：当驱动杆带动基座做一个固定行程的往复动作时，半圆弧导向槽会先承接上游料道落下的单个球体，随着动作位移，导向槽会阻断上游料道的下落通道，避免后续球体连续落下，同时把承接的球体顺着导向面逐步下放到低位的接料工位，动作复位后再承接下一个球体，整个动作循环和产线的装配、分选节拍完全同步，不会出现多料、缺料的情况。相比传统的气缸推板式分料结构，这种纯机械型面的分料方式没有易损的电气元件，在有切削液、粉尘的车间环境里也能长期稳定运行，维护成本极低，只需要定期给导向杆的配合面加注润滑脂即可。

　　设计过程中针对不同直径的球体适配性也做了考量，基座上的半圆弧槽可以根据实际输送的球体直径做快速更换，只需要拆卸基座的固定螺栓就能替换不同槽径的基座模块，不需要改动整体的安装框架和驱动连接结构，对于多规格球体混线生产的产线来说，换型时间可以控制在10分钟以内，大幅降低了换型调试的工作量。另外在导向槽的末端做了微小的倒角过渡，避免球体下放时和接料工位的边缘发生磕碰，对于表面质量要求高的精密钢球、陶瓷球这类工件，能有效避免输送过程中产生的表面碰伤、划痕问题，保证工件的出厂外观质量。

　　在实际产线应用里，这类结构常被用在轴承钢球的自动装配工位、钢球尺寸分选的下料环节、五金滚珠的包装计数段，相比柔性输送的结构，这种刚性导向的步进下降结构定位精度更高，球体下落到工位时的位置重复精度可以达到±0.2mm，完全满足自动化装配时的上料定位要求，不需要额外增加视觉定位或者机械扶正的机构，能有效简化整线的结构复杂度，降低设备的整体制造成本。
