定制款汽车钢制轮辋结构设计

　　在整车行走系统的匹配设计中，轮辋作为连接轮胎与车桥轴头的核心承载部件，其结构合理性直接决定了行驶过程中的载荷传递效率、轮胎固定可靠性以及整车操稳表现，这款定制化钢制轮辋的设计，完全围绕乘用车及轻型改装车辆的实际使用场景展开，没有冗余的装饰性结构，所有型面设计都服务于功能实现。

　　从实际应用场景来看，这款轮辋适配非铺装路面行驶需求较多的家用改装车型、轻型越野车型，日常使用中需要承受垂直方向的整车载荷、转向时的横向侧向力、加减速过程中的扭矩冲击，以及颠簸路面带来的瞬时交变载荷，因此在结构设计阶段，首先确定了采用深槽轮辋的基础结构形式，这种结构的优势在于轮胎拆装便捷，同时轮缘部位的凸起结构能够可靠卡住轮胎胎圈，避免车辆在大角度转向、轮胎侧偏角较大时出现胎圈脱开的风险。

　　设计过程中首先明确了安装边界的约束条件：轮辋的中心定位孔采用与轴头法兰过盈配合的公差带设计，确保轮辋安装后与车轮回转轴线的同轴度，避免高速行驶时出现车轮抖动问题；围绕中心孔均匀分布的螺栓孔位置度公差严格控制在0.1mm以内，匹配对应车型的轮毂螺栓规格，安装面采用精加工平面设计，平面度误差不超过0.05mm，保证轮辋与轴头法兰贴合紧密，不会出现安装应力集中导致的轮辋变形。轮辋的名义宽度、轮缘高度符合对应规格轮胎的匹配标准，能够适配扁平比在60-70区间的民用子午线轮胎，气门嘴开孔位置设置在轮辐的通风间隙处，既方便充气操作，也不会在车轮旋转时与制动卡钳、平衡块产生运动干涉。

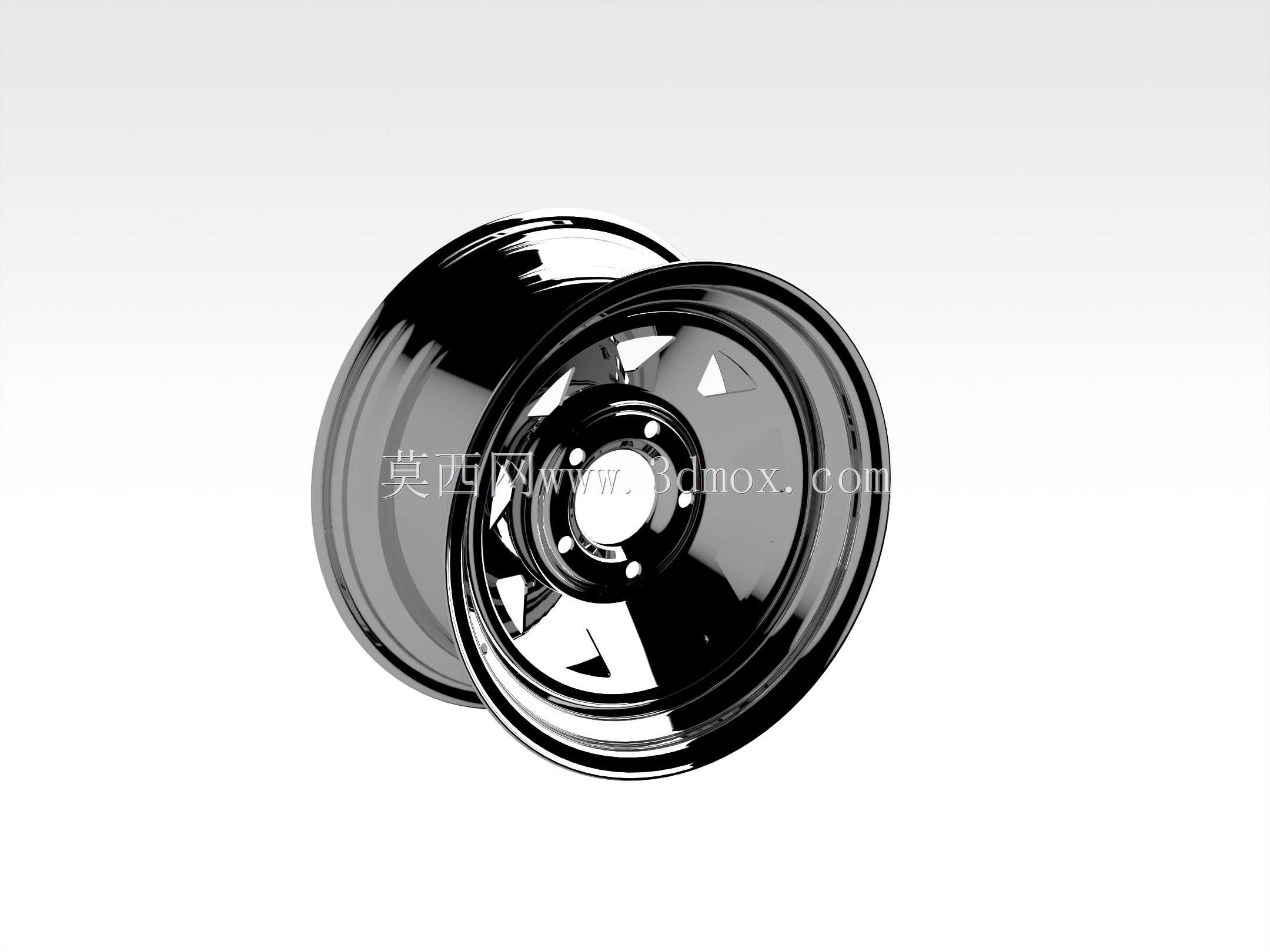

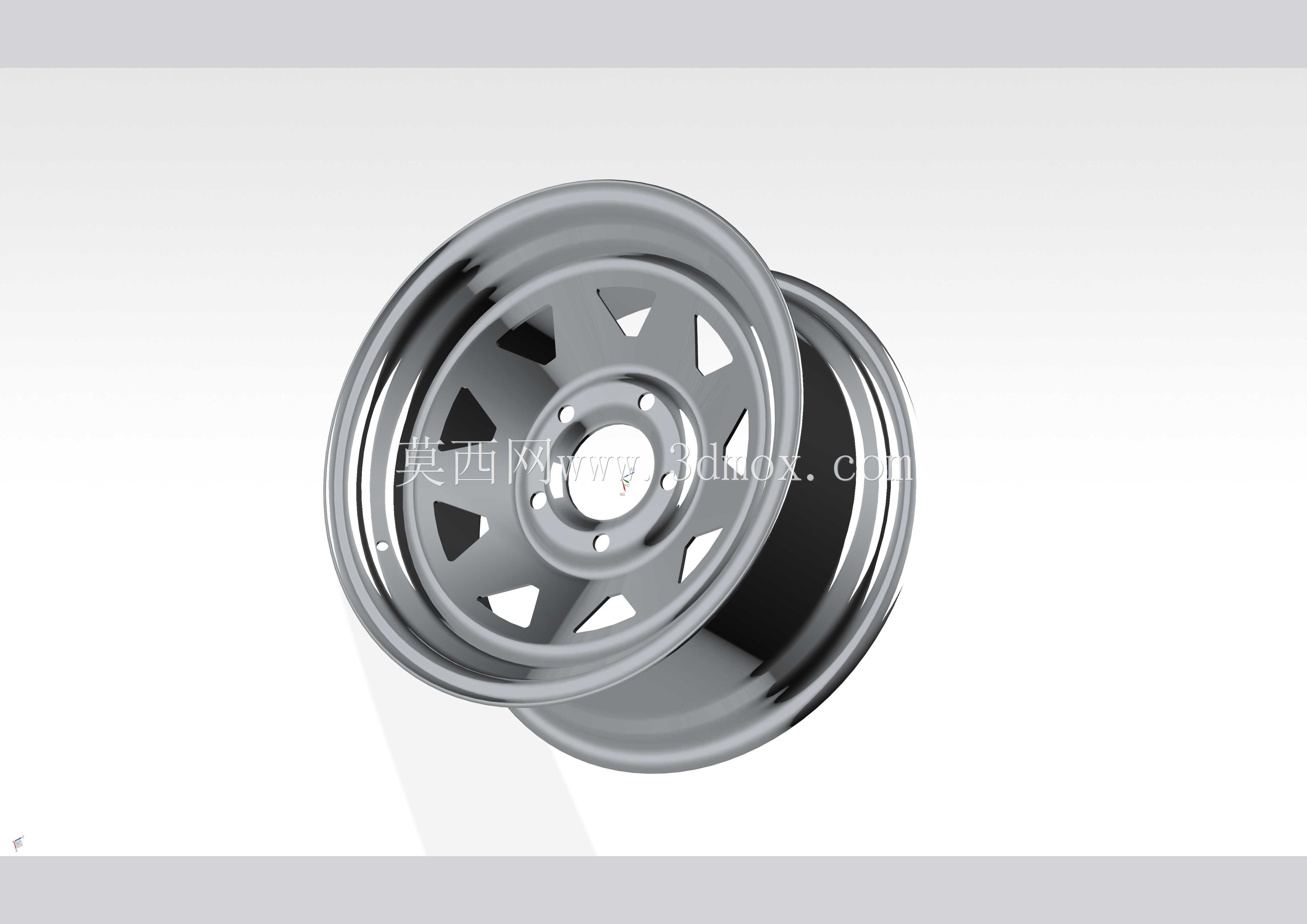

　　从结构功能特性来看，轮辐部分采用不等厚钢板冲压成型设计，与轮辋本体采用圆周满焊连接，焊缝位置经过应力释放处理，避免长期交变载荷下出现焊缝开裂问题；轮辐上的三角形缺口并非装饰性设计，一方面能够降低轮辋整体的非簧载质量，提升悬架系统的响应速度，另一方面能够为制动系统提供足够的通风散热通道，车辆频繁制动时，制动盘产生的热量可以通过轮辐缺口快速散出，避免制动热衰减影响行驶安全。轮辋的轮座部位采用15度锥面设计，与轮胎胎圈的锥面完全贴合，保证充气后轮胎与轮辋的密封性能，同时均匀传递圆周方向的驱动力与制动力。

　　在外形尺寸的匹配上，这款轮辋的偏距设计经过反复校核，确保安装后车轮的轮距变化在原厂设计允许范围内，不会出现轮胎与翼子板内衬、悬架摆臂发生剐蹭的问题；轮辋的中心孔周围设计有环形的加强凸台，提升螺栓安装部位的结构强度，避免螺栓紧固时局部压强过大导致轮辐变形。考虑到钢制轮辋的使用场景多为复杂路况，轮缘部位采用了加厚设计，能够承受轮胎低气压行驶时的侧向挤压，避免轮缘变形导致的轮胎漏气问题。

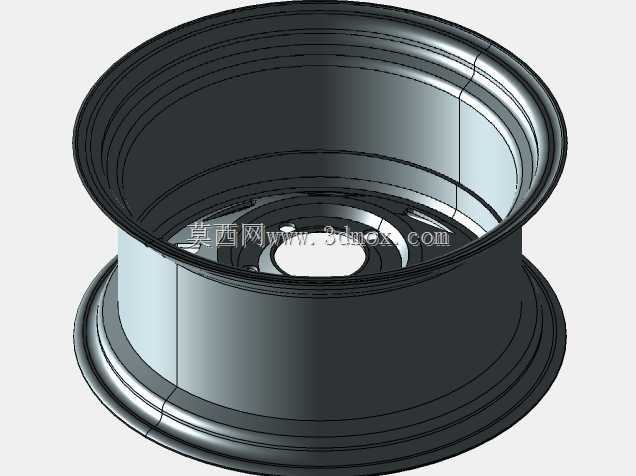

　　整个建模过程完全遵循实际冲压焊接工艺的成型逻辑，所有折弯圆角都匹配冲压模具的工艺圆角要求，没有出现无法脱模的尖锐内角，焊接部位的焊道预留量符合钢制轮辋的生产工艺标准，模型的各个配合面都预留了合理的加工余量，能够直接对接后续的工程图输出、工艺编制环节，不需要额外进行工艺性修正。对于结构设计人员而言，这款轮辋的模型可以直接作为同类型钢制轮辋设计的参考基准，根据不同车型的载荷参数、轴头尺寸调整对应参数即可快速完成变型设计，大幅缩短同系列产品的开发周期。
