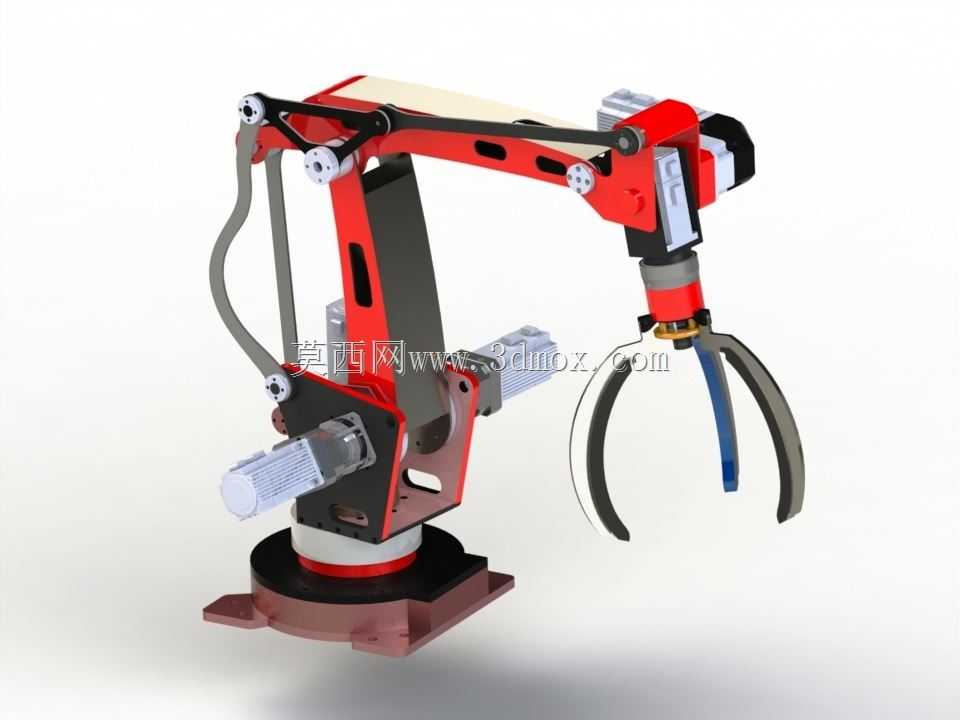

多自由度关节型夹持机械臂结构设计

　　这款关节型夹持机械臂的结构设计，核心面向3C电子装配、小型工件上下料、实验室物料转运这类轻载作业场景，在小范围工作半径内替代人工完成重复性抓取、移位、对位操作，适配产线中节拍稳定、负载不超过5kg的工位需求。从实际落地的安装边界来看，臂体底座采用方形法兰安装结构，安装孔位围绕底座中心呈对称分布，底座安装面到臂体完全收拢状态的最高点垂直高度控制在合理区间，安装时仅需要在工位台面预留对应尺寸的平整安装区域，不需要额外开挖地坑或者搭建大型支撑机架，适配现有装配工作台、流水线侧方机位的加装需求，不会占用过多产线有效作业空间。

　　设计思路上没有盲目追求大负载与超长工作半径，而是针对轻载场景做了结构优化，大臂与小臂采用镂空式箱型结构，在保证结构刚性的前提下尽可能降低臂体自身重量，减少关节驱动的负载余量，同时臂体内部预留了走线槽位，驱动电机的动力线、末端夹持器的控制管线全部可以从臂体内部穿过，避免外部走线在臂体回转过程中出现管线缠绕、剐蹭周边设备的问题。关节处采用交叉滚子轴承作为回转支撑，配合伺服驱动单元的减速结构，既可以保证关节回转的重复定位精度，也能承受臂体伸展状态下的倾覆力矩，避免长时间运行后关节出现间隙导致定位偏差。

　　末端执行器采用三指自适应夹持结构，指面做了弧度适配，可以兼容圆柱型、方块型等不同外形的小型工件，夹持指的开合行程覆盖常见小型零部件的尺寸范围，不需要频繁更换末端夹爪就可以适配同工位不同规格工件的抓取需求，夹持力可以通过驱动端的参数调整做适配，避免夹伤易损工件或者出现夹持脱落的问题。从功能特性来看，臂体具备腰座回转、大臂俯仰、小臂俯仰、腕部回转四个自由度，工作范围覆盖底座前方扇形区域，在有效工作半径内可以到达空间内任意作业点位，满足产线上不同高度、不同角度的取放料需求，腰座回转角度设置了机械硬限位与软限位双重保护，避免回转超程碰撞周边设备。

　　在结构细节处理上，各关节的驱动电机采用后置式安装布局，将电机重量尽可能靠近关节回转中心，降低臂体伸展时的偏载力矩，提升臂体运行的稳定性；底座内部集成了驱动单元的安装空间，不需要额外在臂体外部挂载控制箱，整体结构更加紧凑。臂体的各运动副之间都设计了密封防护结构，可以阻挡车间内的粉尘、切削液飞沫进入关节内部，适配一般工业车间的作业环境，不需要额外做整机防护外罩就能满足长期运行的防护需求。

　　从实际选型适配的角度，这款机械臂的结构参数可以直接对接常规的伺服驱动系统，各关节的安装接口都做了标准化设计，后期维护时可以快速替换驱动元件或者密封件，不需要对整体结构做拆解返工。臂体的运动学解算逻辑简单，对于集成商来说，只需要根据实际工位的作业点位做轨迹示教就可以快速投入使用，不需要复杂的二次开发，适配中小制造企业快速改造自动化工位的需求，既可以作为独立的抓取单元单独使用，也可以集成到小型自动化装配单元中作为执行末端，配合视觉检测系统完成无序工件的抓取对位作业。
