蒸汽机十字头传动连接结构设计

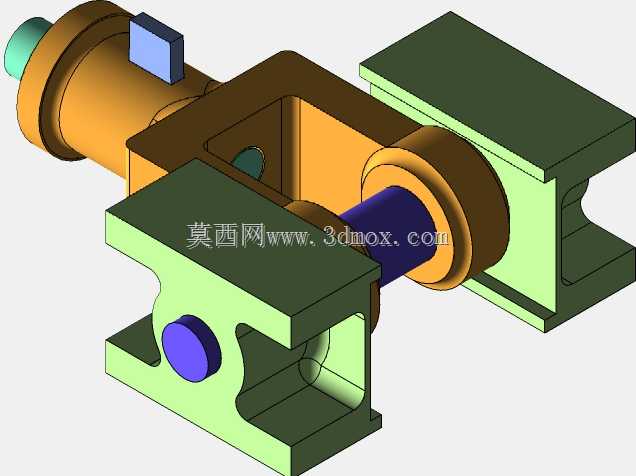

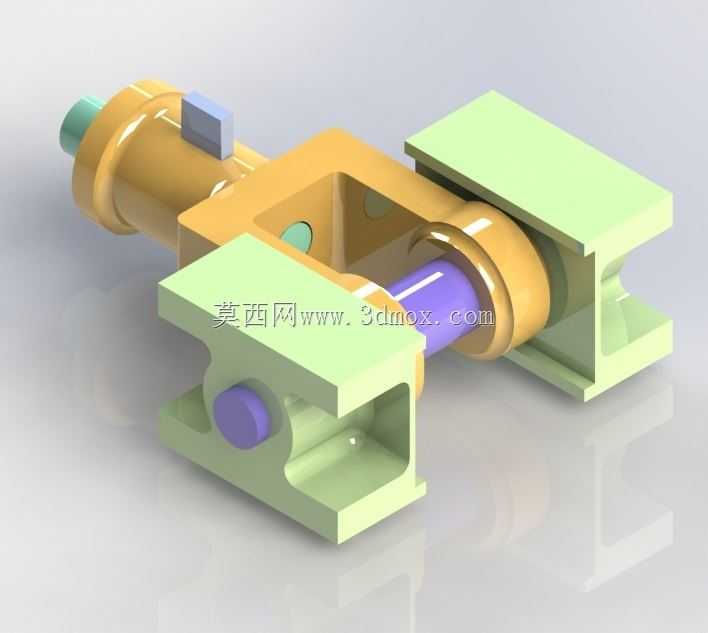

　　在往复式蒸汽动力设备的传动链路里，十字头是衔接活塞推杆与曲柄连杆的核心中间构件，它的核心作用是把活塞侧的直线往复推力，平顺传递给做平面摆动的连杆，同时承担侧向力的导向承载，避免活塞杆承受径向弯矩出现密封偏磨、杆体弯曲的故障。这套十字头结构采用分体式滑履设计，两侧对称布置的导向滑面直接与机身滑道面配合，滑履的接触宽度经过载荷校核，能够在持续往复滑动过程中把面压控制在润滑脂允许的承载范围内，避免低速重载工况下出现干摩擦拉伤滑道的问题。中间的十字头本体采用箱型镂空结构，在保证整体刚性的前提下尽可能降低往复运动件的质量，减少设备运行过程中的往复惯性力，降低曲柄销处的冲击载荷，提升整机运行的平稳性。

　　十字头与活塞杆的连接端采用圆柱定位面加锁紧结构，装配时可以通过调整锁紧件的预紧量来控制活塞杆的轴向窜动间隙，定位圆柱面的同轴度公差控制在0.02mm以内，保证活塞杆运动轨迹与滑道中心线的重合度，避免活塞在气缸内出现偏缸问题。与连杆连接的十字头销采用浮动式安装设计，销体两端设置有轴向限位结构，销与连杆小头衬套、十字头销孔的配合间隙经过匹配设计，既可以保证连杆摆动时的转动灵活性，又能避免间隙过大带来的冲击异响，销体内部设计有润滑油道，能够将压力润滑脂输送到摩擦副表面，形成稳定的油膜降低磨损。两侧的滑履面可以根据实际滑道的间隙要求加装调整垫片，在长期运行出现磨损后，通过更换不同厚度的垫片即可恢复滑履与滑道的设计配合间隙，

　　无需整体更换十字头构件，降低设备运维的配件成本。从安装边界来看，这套十字头的整体外形尺寸适配中小型往复蒸汽机的滑道安装空间，滑履的跨距设计兼顾了导向稳定性与结构紧凑性，不会在往复行程的前后止点位置与机身其他构件发生运动干涉。设计过程中优先考虑了构件的受力传递路径，活塞传递来的轴向推力直接通过十字头本体传递到十字头销，再分流到连杆构件，侧向力则通过两侧滑履均匀传递到机身滑道，避免应力集中在局部连接位置。滑履的导向面长度经过优化，在满足导向精度要求的前提下尽可能缩短长度，减少滑动摩擦面的面积，降低润滑系统的供油压力要求。十字头本体的镂空腔体同时可以作为润滑油的回流通道，润滑摩擦副后的废油可以通过腔体回流到机身油底壳，

　　避免润滑油顺着活塞杆进入气缸内部影响蒸汽介质的洁净度。在装配流程上，这套结构可以先将十字头销与连杆小头预装完成后，再整体滑入十字头本体的销孔内，最后安装两端的限位盖板，装配工序简单，不需要专用的工装夹具即可完成现场组装，适合设备现场检修时的拆装作业。针对蒸汽设备运行环境存在冷凝水的问题，十字头的所有外露配合面都设计有防尘密封槽，可以加装毡圈密封阻挡外界的水汽、粉尘进入摩擦副位置，延长构件的使用寿命。十字头的所有棱角位置都做了圆角过渡处理，避免应力集中导致的疲劳裂纹，尤其是在销孔与本体连接的位置，通过圆弧过渡优化了应力分布，能够承受长期交变载荷的冲击。
