V型块式管道固定夹持工装结构设计

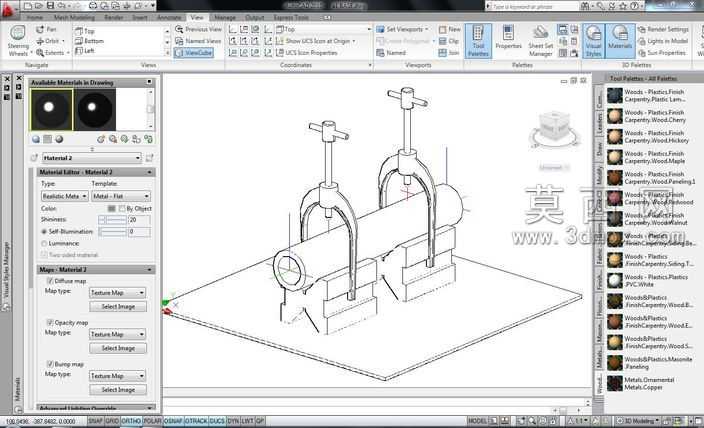

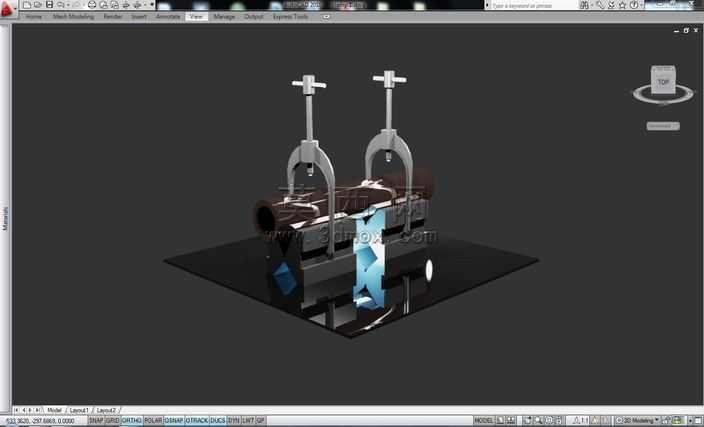

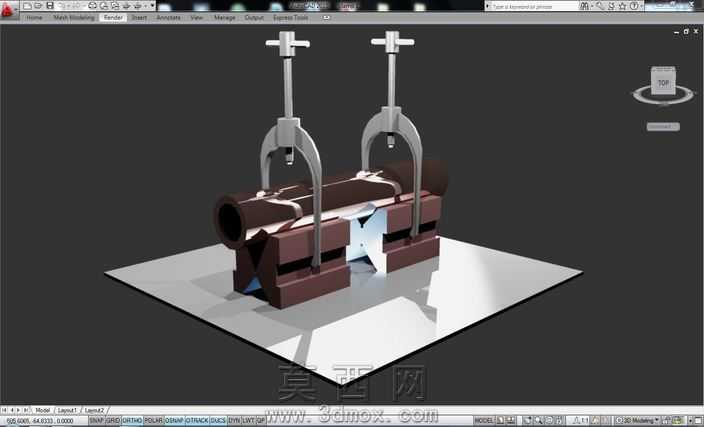

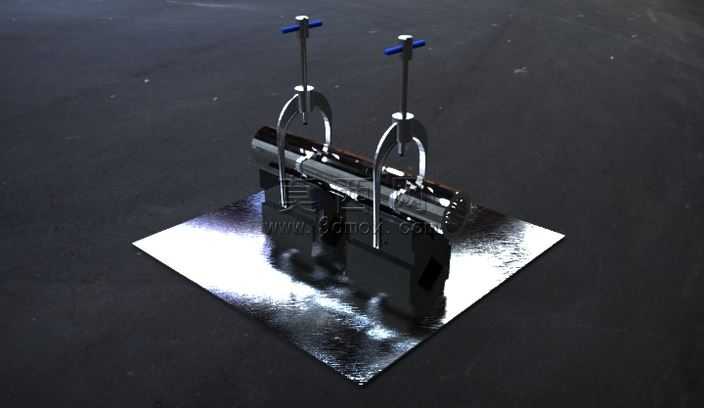

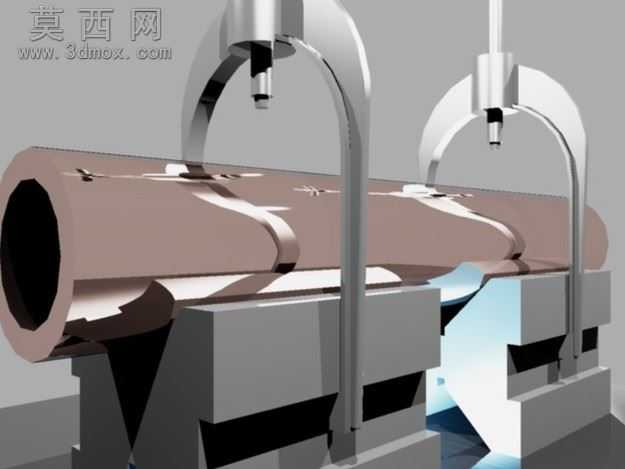

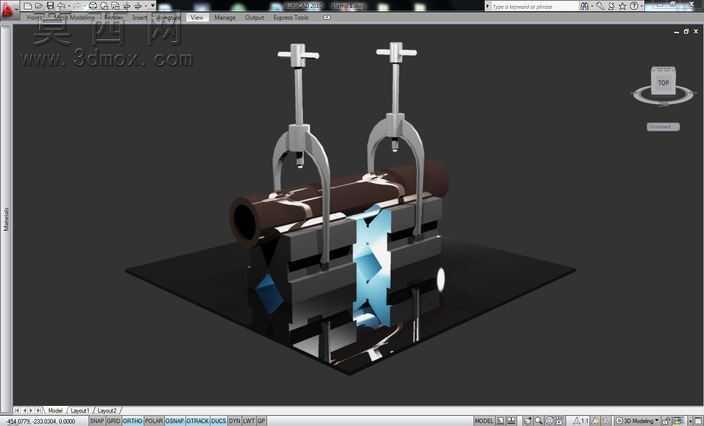

本作品为V型块式管道夹持固定装置，整体采用三维建模软件完成全参数化结构设计，建模过程中对各零部件的配合尺寸进行了严谨的参数约束，确保装配后无干涉、运动逻辑符合实际工装的使用需求。模型整体由两组对称布置的V型定位块、弓形夹紧架、压紧调节螺杆、压头组件构成，V型块采用灰铸铁质感的材质渲染，表面做了哑光磨砂的金属质感处理，精准还原了工装定位件耐磨、减震的材质特性；被夹持的管道采用紫铜材质渲染，还原了铜质管材温润的金属光泽与表面细微的氧化质感，夹紧架与调节螺杆采用镀铬钢材的亮面金属材质，通过光影渲染突出了机加工零件的光洁度与棱边倒角细节。设计思路上，采用双V型块对向拼接的结构形成连续的V型定位槽，能够适配不同外径的圆形管材，保证管材轴线与定位面平行，避免装夹后出现管材偏移、倾斜的问题；上方的弓形夹紧架跨接在V型块两侧，通过顶部的T型调节螺杆实现垂直方向的压紧行程调节，螺杆下端的弧形压头能够贴合管材外圆表面，增大接触面积的同时避免压伤管材外壁，相比传统单点压紧结构，装夹稳定性更强，受力分布更均匀。渲染阶段采用了影棚级的三点布光方案，主光源从侧上方投射，突出金属零件的轮廓层次与材质反光，辅光源补全暗部细节，避免V型块槽内出现死黑区域，背景采用渐变灰色调，将视觉焦点集中在工装本身的结构上，清晰展现各部件的装配关系与工作状态。建模过程中对所有活动部件做了运动仿真验证，调节螺杆的螺纹配合行程、夹紧架的开合范围都符合实际工装的操作逻辑，各零件的倒角、退刀槽等工艺细节都做了还原，保证模型既具备展示效果，也能够作为工装设计的参考方案，适用于管道加工、管材检测等场景下的工件定位装夹使用。
