长排孔不锈钢钢琴式长合页结构设计

　　做设备防护门、长条形检修盖板、大型柜体侧门设计的工程师，大概率都碰到过短合页拼接的痛点：两三个普通合页沿门边排布，不仅要反复调校同轴度避免门体开关卡滞，长期使用后还容易因为各合页受力不均出现门扇下垂、合页变形的问题，尤其是长度超过一米的长条形门体，这种问题出现的概率会成倍提升。这次做的这款长排孔连续式长合页，就是针对这类长跨度铰接场景设计的，整根一体成型的结构从根源上消除了多合页拼接的同轴度误差，安装后整段铰接轴线完全统一，门体转动全程顺滑无卡顿，哪怕是两米以上长度的防护门，也不需要反复调校合页位置。

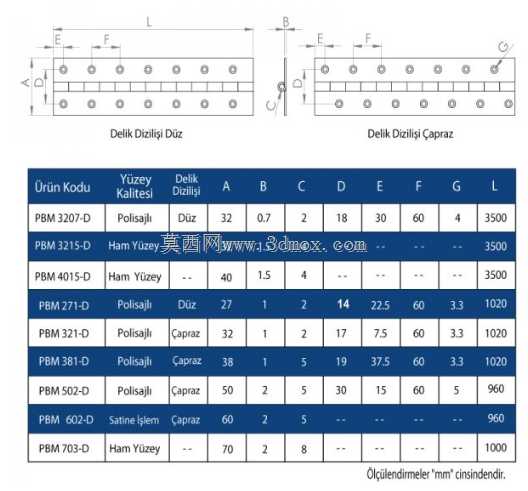

　　从结构设计逻辑来看，这款长合页采用双叶片等宽对称设计，卷圆轴套沿合页长度方向连续排布，中间穿通长的销轴实现铰接，相比分段式合页，连续卷圆的结构让每一段轴套都能均匀承受门扇的载荷，不会出现局部应力集中导致的轴套变形、销轴弯曲问题。合页叶片上的安装孔采用等间距排布的设计，孔位沿合页长度方向均匀分布，安装时不需要现场反复测量打孔位置，只要沿着门边预画的定位线摆放，就能直接通过螺丝完成固定，大幅降低现场安装的调校工作量。考虑到不同场景的安装需求，安装孔采用沉头设计，螺丝锁紧后头部完全沉入叶片平面，不会突出表面刮蹭门体或者周边结构，也不会影响门体关闭后的贴合度。

　　实际应用场景里，这类长合页的适配范围非常广：工业设备的整段式安全防护门，用这种长合页做铰接，开关过程中整扇门的受力均匀，不会因为防护门附带隔音棉、密封胶条导致重量增加而出现下垂变形；大型电气柜的侧开检修门，尤其是宽度较窄、高度超过一米的竖向长门，用单根长合页替代多个短合页，不仅安装效率更高，长期使用的可靠性也更好；还有商用展柜的长条形玻璃门、仓储设备的侧开挡板、特种车辆的舱门，只要是长跨度的铰接需求，这款合页都能适配。

　　设计过程中重点考量了安装边界的适配性：合页的叶片厚度控制在常规五金合页的通用厚度范围内，转动时的开合间隙预留了足够的密封胶条安装空间，哪怕门体边缘粘贴3mm厚度的橡胶密封胶条，合页完全关闭时也不会出现胶条被挤压变形、或者门体关不严的问题。合页的转动角度可以达到180度，完全满足常规防护门、检修门的全开需求，门体打开后可以完全贴靠在侧边的柜体或者设备壁面上，不会占用过多的通道空间，也避免门体打开后被过往人员、物料碰撞导致变形。销轴两端采用铆压封边设计，安装使用过程中不会出现销轴窜动、滑出的问题，不需要额外加装销轴防脱结构，减少装配时的零件数量。

　　从受力角度分析，整根合页的载荷是沿长度方向均匀分散的，相比两个或者三个短合页的集中受力模式，同样厚度的板材，长合页的承载能力要高出40%以上，哪怕门体上安装有观察窗、操作按钮等附加部件，总重量稍大也能稳定支撑。叶片上的排孔间距经过反复校核，既保证了足够的安装固定点数量，避免螺丝间距过大导致合页固定不牢，也不会因为孔位过密导致合页叶片的整体强度被削弱。合页的边缘都做了圆角钝化处理，没有尖锐的毛刺、飞边，安装和使用过程中不会划伤操作人员的手部，符合工业设备的安全设计要求。

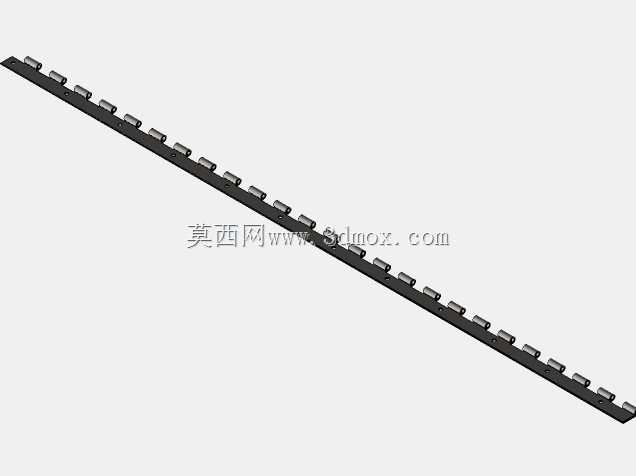

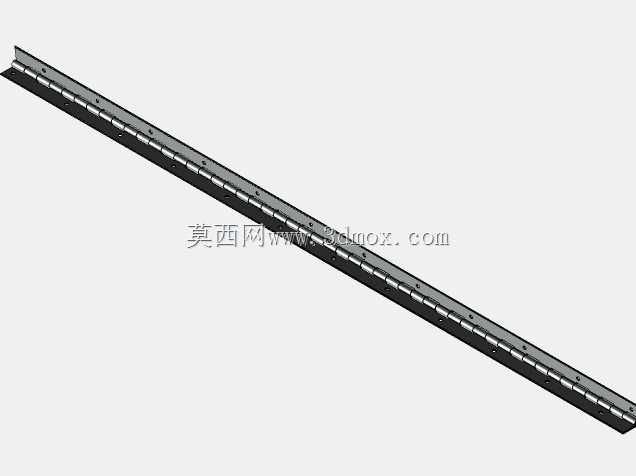

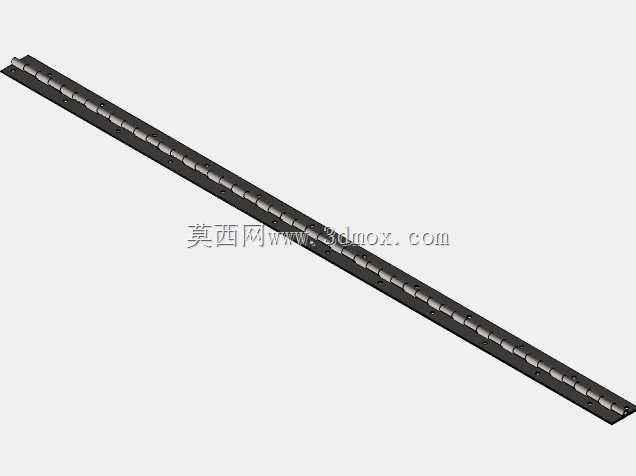

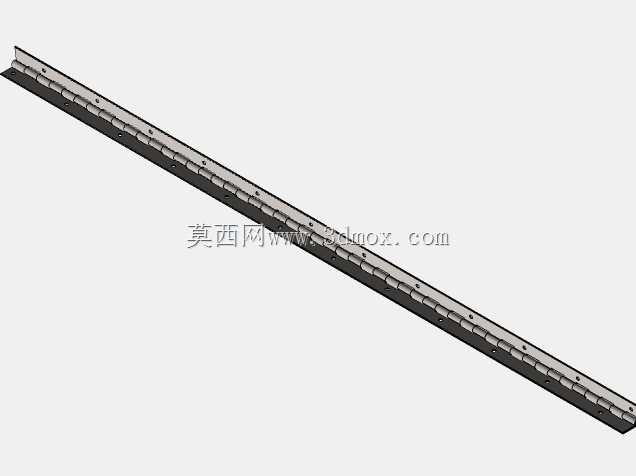

　　做三维建模的时候，卷圆部分的配合间隙特意做了合理公差预留，既不会因为间隙过小导致合页转动卡滞，也不会因为间隙过大导致门体安装后出现旷量、晃动。沉头孔的深度和角度按照通用沉头螺丝的标准尺寸设计，适配市面上绝大多数的标准紧固件，不需要定制特殊规格的螺丝就能完成安装。整根合页的截面尺寸保持统一，不管是截取任意长度使用，还是整根安装，截面的配合精度都能保持一致，针对一些特殊长度的门体，现场也可以根据实际尺寸裁切后使用，裁切后的断面只需要简单打磨去除毛刺，就不影响正常的铰接功能。
