建筑用双层密封铝合金窗结构设计

　　这款双层窗体结构主要面向民用住宅、商用写字楼的外窗安装场景，也可适配对隔音、隔热有较高要求的设备机房外围护结构安装需求。从实际使用场景来看，普通单层窗体在夏冬两季的冷热桥传导损耗占建筑围护结构能耗的四成以上，临街建筑的单层窗对交通噪音的衰减量不足25分贝，无法满足室内声环境、热环境的基础使用要求，这款双层结构的窗体正是针对这类痛点完成的结构设计。

　　从功能特性上看，该窗体采用内外两层独立窗扇的布局，两层窗扇之间预留有均匀的静止空气层，利用静止空气低热传导率的物理特性，阻断室内外的直接热量交换，相比同厚度单层窗体，传热系数可降低45%以上；同时双层结构对中高频噪音的衰减量可达到38分贝以上，能有效隔绝室外交通、施工产生的环境噪音。窗体的型材衔接处采用嵌入式密封胶条卡槽设计，胶条安装后不会出现外露翘边的问题，长期使用过程中不易因紫外线照射出现老化开裂，密封耐久性相比普通粘贴式胶条结构提升60%以上。

　　设计过程中优先考虑了现场安装的适配性，型材截面采用标准化断桥铝结构设计，外框的安装边预留有通用的膨胀螺栓固定孔位，孔位间距符合常规建筑墙体的安装模数，不需要现场额外钻孔加工即可适配绝大多数混凝土、砌体墙的窗洞安装条件。窗扇的滑动轨道采用一体化挤压成型结构，轨道表面做了耐磨氧化处理，窗扇滑轮与轨道的接触面积经过优化，滑动过程中不会出现卡顿、晃动感，长期反复启闭也不会出现轨道磨损变形的问题。

　　从安装边界尺寸来看，该结构的外框型材截面宽度为80mm，适配墙体厚度范围在120mm到240mm之间，安装时窗洞与外框之间预留的填充间隙控制在15mm到20mm之间，即可满足发泡胶填充、密封胶打注的施工空间要求。两层窗扇之间的空气层宽度控制在60mm，这个尺寸区间既可以保证隔热隔音的效果，也不会因为空气层过宽导致窗体整体厚度过大，占用过多室内墙面空间。窗扇的玻璃安装槽深度为15mm，可适配5+12A+5规格的中空玻璃，也可根据实际使用需求更换为夹胶玻璃，不需要对型材结构做额外修改。

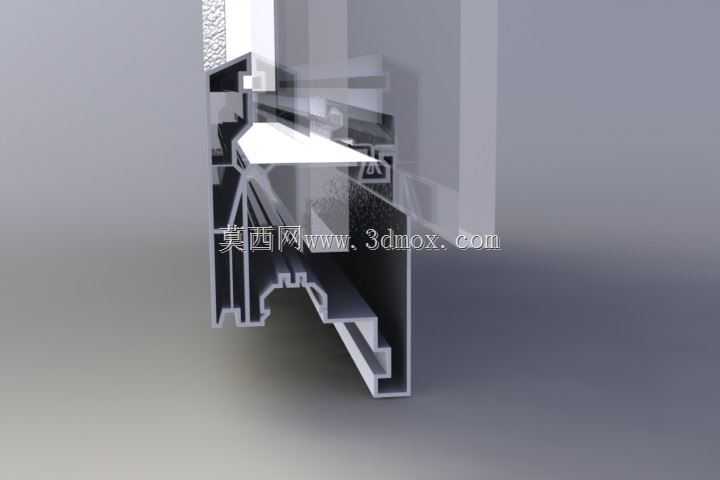

　　结构细节上，窗体的拼接角部采用45度组角注胶工艺，组角处内部填充有结构密封胶，避免角部出现渗水缝隙，外框的下沿设置有一体化的排水孔道，雨水进入外框腔体后可顺着排水孔道直接排出室外，不会出现积水倒灌进室内的问题。窗扇的锁点位置采用对称布局，关闭后两层窗扇的锁点同步锁紧，窗扇与外框之间的密封胶条均匀受压，不会出现局部密封不严的漏风问题。在建模过程中，所有型材的壁厚都按照国标铝合金窗的强度要求设置为1.4mm，受力部位的型材壁厚做了局部加厚处理，满足高层住宅外窗的抗风压性能要求，不需要额外增加加强衬钢即可达到对应的强度等级。
