多接口便携蓝牙信号传输设备结构设计

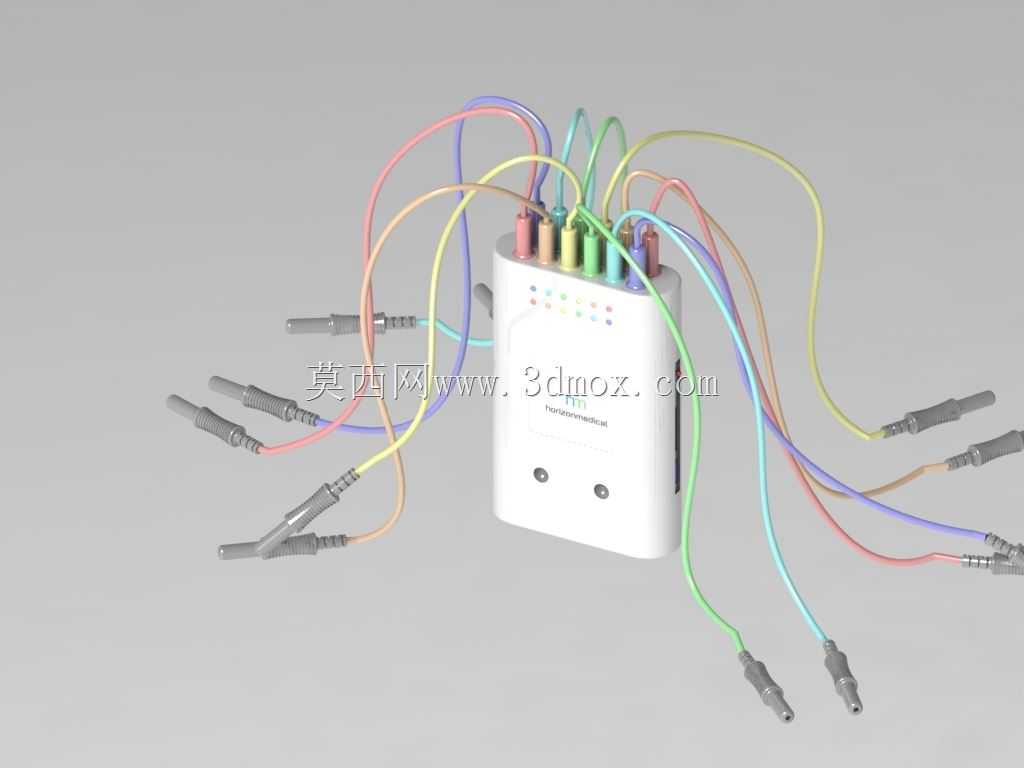

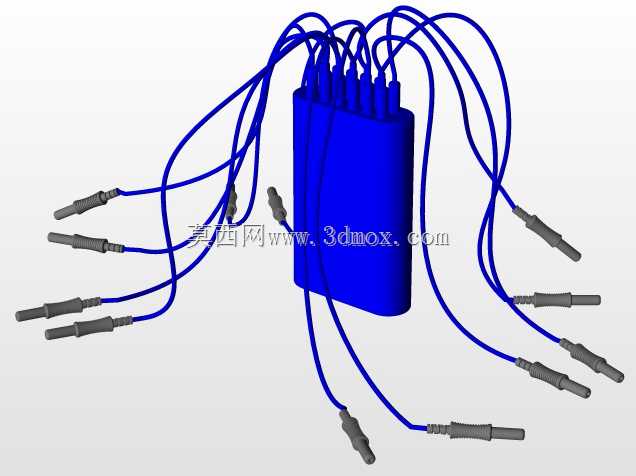

　　这款多接口便携蓝牙传输设备，主要面向移动测试、户外信号采集、多通道生理信号监测这类需要灵活布线的场景，解决传统有线采集设备受布线长度限制、无法脱离固定工位作业的痛点。设备整体采用立式圆角长方体壳体结构，壳体选用ABS工程塑料注塑成型，表面做细磨砂处理，兼顾手持握持的摩擦力与日常使用的抗刮擦性能，整体外形尺寸控制在110mm70mm30mm区间，可轻松放入工装口袋或小型工具包，满足随取随用的便携需求。设备顶部均匀排布8个不同颜色标识的3.5mm音频接口，每个接口对应独立的信号输入通道，彩色接口环与配套连接线的线身颜色一一对应，现场接线时可快速匹配通道，避免多线混接导致的信号错配问题，接口采用沉板式焊接固定在内部PCB板上，

　　接口根部做环氧胶封加固，可承受日常插拔带来的侧向拉力，降低长期使用后的接口松脱概率。设备正面上方排布8颗对应通道的状态指示灯，采用贴片式LED灯珠，灯光通过壳体上的半透明导光柱透出，每个通道接入信号并完成蓝牙配对后，对应指示灯常亮，信号传输异常时指示灯闪烁，无需连接上位机即可快速排查通道连接状态；正面下方设置两个功能按键，分别负责蓝牙配对重置与通道增益切换，按键采用轻触式开关，按键表面做凸起防滑纹理，戴薄劳保手套也可准确操作。设备内部采用分层堆叠结构，上层为接口固定与指示灯板，下层为蓝牙主控模块与电源管理板，两层板之间采用板对板连接器连接，减少内部飞线带来的信号干扰问题；电源采用内置可充电锂电池，充电接口设置在设备侧面，

　　采用Type-C通用接口，可与常见的手机、测试设备充电器通用，无需携带专用充电线，满电状态下可支持连续8小时以上的多通道信号传输，满足单日户外作业的续航需求。设备底部设置两个对称的橡胶防滑脚垫，放置在桌面或测试台面上时可避免滑动，同时脚垫高度预留2mm间隙，保证设备底部散热空间，长时间连续工作时壳体不会出现局部积热问题。从结构设计角度看，这款设备的壳体采用上下扣合结构，上下壳之间设置定位止口，配合四颗隐藏式螺丝固定，螺丝孔设置在底部脚垫下方，外观无外露螺丝，既保证壳体拼接的密封性，避免日常使用中灰尘、飞溅水滴进入设备内部，也兼顾了外观的整体性。每个接线接口的内部都做了独立的屏蔽隔舱，不同通道之间采用薄金属片隔离，

　　减少多通道同时传输时的信号串扰问题，保证采集到的信号传输精度。蓝牙天线采用内置FPC天线，贴装在壳体内部远离接口与电源模块的一侧，避免金属接口与电源电路对蓝牙信号的屏蔽，保证10米范围内的稳定信号传输，即使在有少量金属遮挡的工业测试现场，也能维持稳定的连接状态。在实际使用场景中，这类设备可配套多导联生理信号采集传感器、多节点振动测试探头使用，将原本需要有线连接到采集主机的信号，通过蓝牙无线传输到手机、平板或便携笔记本端，测试人员无需守在固定主机旁，可在移动状态下完成信号监测与数据记录，尤其适合户外工程检测、运动生理监测、现场设备故障排查这类非固定工位的作业场景。设备的边角全部做R3圆角处理，避免尖锐边角在携带过程中刮蹭工具包或划伤操作人员，壳体壁厚控制在2mm，既保证壳体的结构强度，在1米高度自由跌落至水泥地面时不会出现壳体开裂或内部板件松动，也尽可能控制设备整体重量，整机重量控制在150g以内，长时间手持作业也不会产生明显的负重感。接口的插拔寿命设计为不低于5000次，满足频繁接线换线的使用需求，每个接口的焊接点都做了应力释放设计，连接线受到外力拉扯时，力量会先作用在壳体的接口固定结构上，不会直接传导到焊接点，大幅降低长期使用后的虚焊故障概率。
