阵列式立式插杆农业种植承载托架结构

　　做了快十年的农用配套结构设计，这类带立式插杆的平板承载结构，最早是在设施农业的水培叶菜种植线里接触到的，当时客户提的需求很明确，要解决平铺种植时植株倒伏、根系缠绕、采收动线交叉的问题，最早的方案是在PVC平板上直接打孔插固定杆，用了两个种植季就出现了杆体松动、孔位磨损漏液的问题，后来迭代到现在这种一体化排布的结构，才把现场的运维成本压下来。

　　从实际落地的场景看，这个结构不是单一用途的固定件，在叶菜水培线里，平板作为栽培槽的承托基面，立式插杆的作用是给茎秆直立性差的作物提供侧向支撑，比如空心菜、生菜生长到中后期，冠幅重量上来之后，很容易歪倒贴到营养液液面，引发烂叶病害，插杆按照固定行距列距排布之后，每一株作物的生长空间被均匀划定，不会出现相邻植株冠层重叠抢光的问题，通风透光性比平铺种植提升不少，田间实测的病害发生率能降四成左右。除了水培场景，在基质栽培的育苗环节，这个结构也能当育苗盘的定位托架，插杆刚好卡入育苗盘底部的定位孔，整盘搬运的时候不会出现盘体滑移，移栽的时候整盘抬升也不会散坨。还有不少盆栽花卉的种植基地，把这个结构反过来用，平板当沥水架的基面，插杆用来分隔盆栽盆的摆放位置，避免浇水的时候盆体被水流冲得移位，动线整理得很规整。

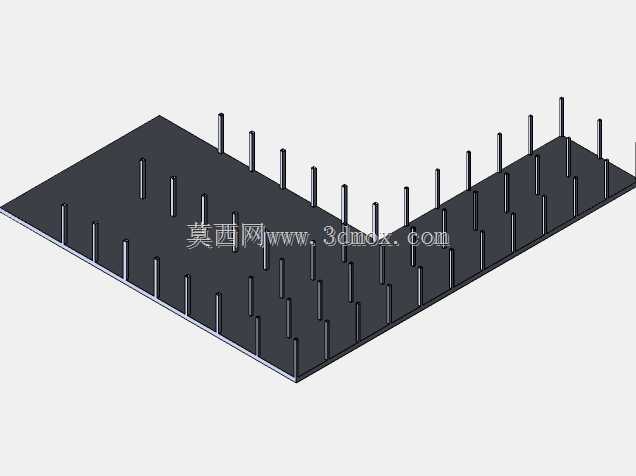

　　说回结构本身的设计思路，平板部分采用等厚的矩形平板结构，边缘做了小尺寸的倒角处理，不是为了好看，是现场安装的时候，工人徒手搬运不会被锐边割伤，毕竟农业基地的一线操作人员很少戴厚防护手套，边角倒钝是很实际的细节。平板上的插杆采用等直径的圆柱结构，根部和平板做一体化的连接处理，没有额外的装配缝隙，这一点是之前踩过坑才改的，最早的分体式插杆是螺纹拧入平板，缝隙里很容易积存营养液残留和基质碎屑，时间长了发霉发臭，清理起来特别麻烦，一体化结构之后，表面冲洗的时候一冲就干净，没有卫生死角。

　　插杆的排布密度是经过多轮现场测试定的，行距对应常规叶菜种植的15厘米标准行距，列距对应10厘米的株距，每根插杆的高度刚好到作物成株期的茎秆中部位置，不会太高挡光，也不会太矮起不到支撑作用。插杆的顶端做了小圆角处理，不会在采收或者整枝的时候刮破操作人员的衣袖，也不会划伤作物的叶片。从安装边界来看，平板的长宽尺寸适配常规标准种植槽的内空尺寸，安装的时候直接架在种植槽两侧的支撑梁上就行，不需要额外做打孔固定，后期要调整种植行距的时候，直接整板抬起来更换对应孔距的板件就行，拆装效率很高，单个工人十分钟就能完成一整条种植线的板件更换。

　　之前给南方一个叶菜种植基地做配套的时候，他们之前用的是自制的竹片插杆，每茬种植结束都要重新拔插、调整位置，工人劳动强度很大，换了这种一体化的托架结构之后，一茬种植结束只需要整板冲洗消毒，下一茬直接就能用，不需要重新调整插杆位置，单棚的人工运维时间能省两个工日。还有个细节，平板的厚度是按照单平米最大承载30公斤来设计的，就算满负荷种植加上营养液的溅落重量，也不会出现中部下弯变形的问题，插杆的抗侧向力是按照作物成株期最大冠幅受风的侧推力算的，就算棚内开环流风机，也不会出现插杆弯折的情况。

　　另外这个结构在无土栽培的雾培场景里也能用，平板作为雾培种植槽的盖板，插杆的位置刚好对应种植孔的侧边，作物定植之后，茎秆靠在插杆上，根系在槽内的雾培空间里生长，不会因为茎秆晃动导致根系移位影响吸收。设计的时候也考虑了不同作物的适配性，如果是种植茎秆更粗的作物，比如番茄幼苗、黄瓜幼苗，只需要调整插杆的间距和高度，平板的基础结构不需要改动，通用化程度很高，不需要为不同作物单独开模，能把加工成本压得很低。

　　从加工工艺的角度看，这个结构如果采用注塑工艺生产，脱模斜度控制在1度以内，插杆部分的脱模不会出现拉伤，平板背面可以加少量的加强筋，在不增加板厚的前提下提升整体刚性，进一步降低材料成本。如果是采用板材焊接的工艺做小批量定制，插杆和平板的连接位置要做满焊处理，之后打磨光滑，避免出现焊渣残留挂住杂物的问题。现场安装的时候，板和板之间的拼接缝隙控制在2毫米以内，避免杂物从缝隙掉落到种植槽里堵塞回液管路，这也是之前现场运维遇到的实际问题，缝隙太大的话，落叶、基质碎屑很容易掉进去，清理回液管的频率会高很多。

　　总的来说，这个结构没有太复杂的传动或者精密部件，核心就是把农业种植里的支撑、定位、分隔功能整合到一块一体化的板件上，解决一线种植场景里的实际痛点，所有的尺寸和结构细节都是从田间实际使用的反馈里迭代出来的，不是坐在办公室里凭空画出来的，不管是结构设计人员做农用配套结构参考，还是种植基地做设施改造选型，都能直接对应到实际的使用场景，不会出现设计和落地脱节的问题。
