梅赛德斯奔驰三叉星徽立标结构设计

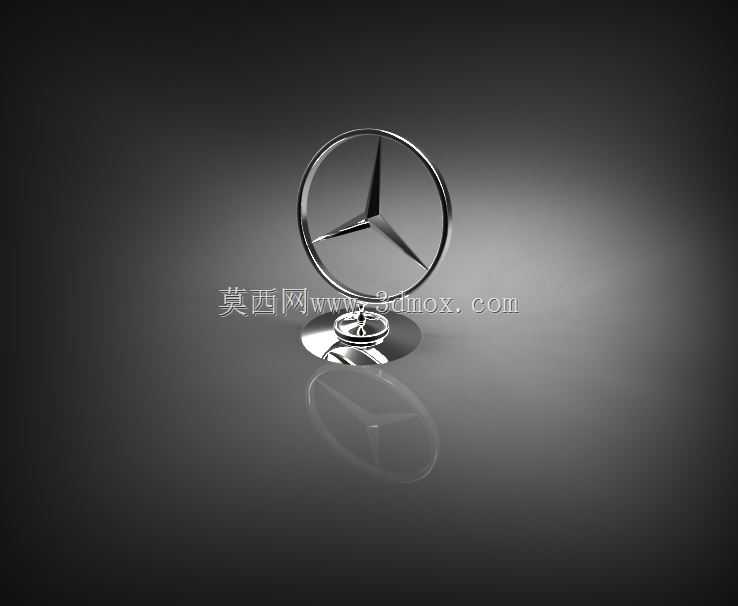

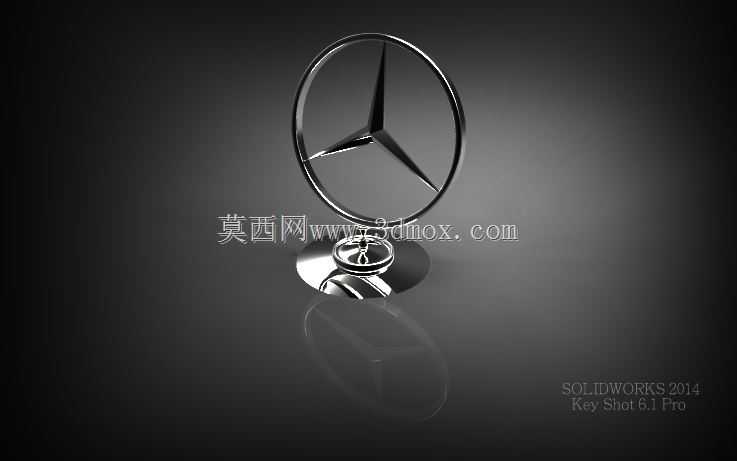

　　作为车辆前脸视觉识别的核心部件，该三叉星徽立标多用于豪华乘用车的引擎盖前端安装位，是整车品牌辨识度传递的关键外露构件。从实际装车场景来看，该立标安装于引擎盖前部居中位置，日常行驶中需承受高速气流冲击、日晒雨淋的环境侵蚀，同时还要兼顾低速剐蹭时的行人保护要求，因此结构设计上做了多层考量。

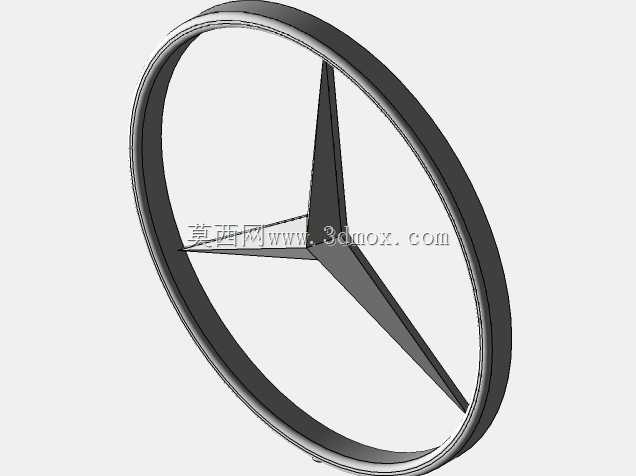

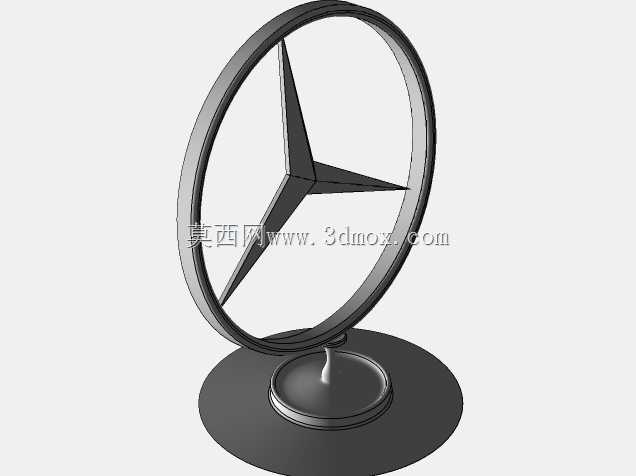

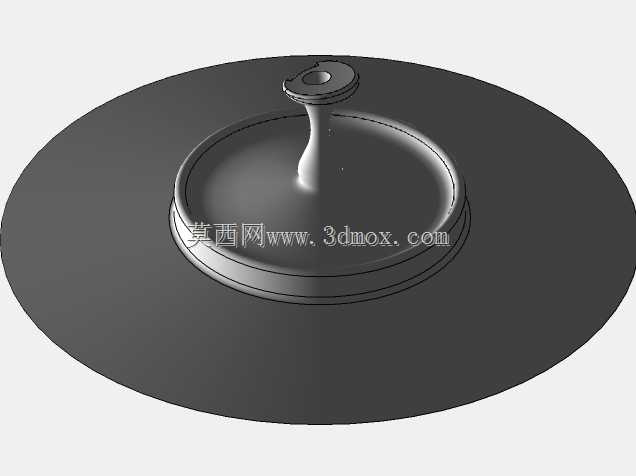

　　从功能特性层面拆解，该立标分为上部星徽主体、中部连接基座、下部安装固定结构三个部分。上部三叉星采用环形外框包裹三向辐条的结构，三个星角分别指向陆、海、空三个维度，辐条与外框的衔接处做了圆弧过渡处理，既避免尖锐棱角带来的安全隐患，也能降低高速行驶时的风阻啸叫。星徽表面采用高光亮面处理，金属质感的呈现依赖曲面的连续光顺度，建模时所有曲面均达到G2连续要求，确保光线反射时无明显折痕，还原实车的精致质感。中部基座为承上启下的结构，上部承接星徽底部的定位柱，下部连接安装底座，基座表面做了阶梯式的造型收窄，既弱化安装位的突兀感，也能在受到正面撞击时实现预设的溃缩，减少对碰撞物体的伤害。下部安装结构采用卡扣加定位销的组合形式，与引擎盖的预设安装孔位精准匹配，安装边界严格遵循原车引擎盖的钣金开孔尺寸，无需额外打孔即可完成固定，卡扣的卡接力经过调校，正常行驶无松动，受到超过阈值的外力时可脱落，避免立标断裂后飞溅造成二次伤害。

　　设计思路上，首先还原三叉星徽的经典比例，环形外框的直径与星角长度的比例严格遵循品牌视觉规范，确保识别准确性。其次考虑实际使用中的耐用性，星徽与基座的连接部位做了加强筋处理，避免长期震动导致的连接断裂；表面处理的结构预留了电镀层的厚度公差，建模时将电镀层的0.03mm厚度纳入尺寸计算，确保成品装配后无尺寸偏差。安装结构的设计充分考虑售后更换的便捷性，无需拆解引擎盖内饰板，从外部即可完成拆卸更换，降低维保成本。

　　从外形尺寸来看，该立标整体高度控制在10cm以内，星徽主体直径约7cm，基座直径约3cm，安装底座的固定孔位间距为2.5cm，完全适配对应车型的引擎盖安装位，不会出现遮挡驾驶员视线、或者与引擎盖线条冲突的问题。建模过程中对所有圆角、倒角做了统一规范，外露面无小于R0.5的锐角，既符合外观件的安全标准，也能提升电镀加工的良率，减少尖角位置的电镀积液、毛刺等问题。

　　在实际工程应用中，这类车标模型不仅可用于整车外观的装配校验，也可作为周边文创产品开发的结构参考，建模时还原的安装结构、曲面精度，能够直接对接后续的开模生产流程，省去二次测绘的步骤。结构设计中兼顾的行人保护、风阻优化、安装便捷性等细节，也能为同类型汽车外饰标识的设计提供参考，平衡品牌视觉表达与工程实用需求。
