带异形槽偏心圆弧连接固定结构件

项目分类:通用机械零部件 发布时间:2022-02-05 ID:542231
  • 带异形槽偏心圆弧连接固定结构件

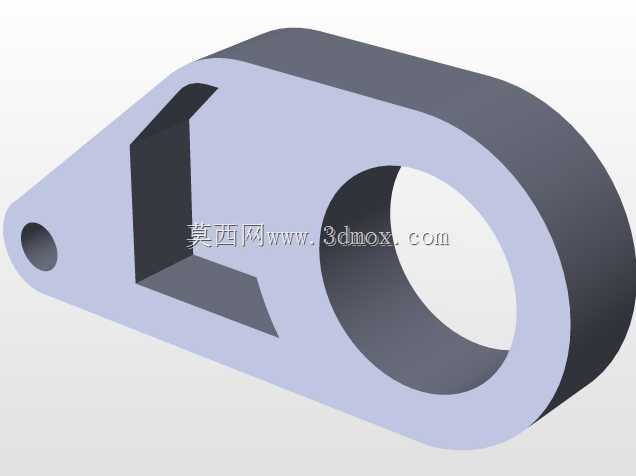

  做结构设计这十几年,经手的非标连接固定件少说也有几百种,这类带偏心圆弧特征的构件,在轻工输送线、小型工装夹具的定位工位上出镜率极高,很多刚入行的工程师容易把它和普通吊耳、连接耳板混为一谈,实际两者的受力逻辑和安装边界差得很远。先从实际应用场景说,这类构件最常出现在间歇式送料机构的摆臂连接端,还有小型工装的快速压紧单元里——普通圆孔耳板只能实现固定轴的铰接,没法补偿安装时的位置偏差,也没法在小角度摆动时提供限位余量,而这个构件上的异形开槽和大圆弧孔,就是专门为这类工况设计的。

  从功能特性上拆解,大直径的圆弧通孔是核心的铰接配合位,这个孔的公差一般选H7或者H8,根据配合的销轴材质调整,如果是45号钢调质销轴,孔壁粗糙度要做到Ra1.6以下,避免反复摆动时出现咬合磨损;侧面的异形槽不是减重槽,很多新人建模时随便挖个差不多的形状,实际加工出来根本用不了——这个槽的两个直面是限位工作面,一个面承担摆动行程的硬限位,另一个面是安装时的避让位,槽的深度和宽度要匹配配套的限位销直径,间隙控制在0.2-0.5mm之间,间隙太小容易卡滞,太大则限位精度不足,在频繁启停的工位上还会产生冲击噪音。

  设计思路上,这类构件的建模逻辑要从安装边界倒推,不能先画外形再凑孔位。首先要确定铰接孔的中心距,这个尺寸直接决定摆臂的摆动行程,中心距偏差超过0.1mm,末端的执行件位置就会超差;其次要确认构件的整体厚度,这个参数由受力大小决定,普通轻工工位用6-8mm厚的Q235钢板切割即可,要是用在冲压工装的压紧位,就得选10-12mm厚的45号钢,甚至做局部淬火处理,提升限位面的耐磨度。外形上的斜切边角不是随意做的造型,是为了避让安装位旁边的其他构件,比如输送线的铝型材边框、气缸的缸筒外壁,要是做成直角,安装时很容易和相邻部件发生干涉,现场装配时还得临时打磨,既耽误工期也影响构件强度。

  安装边界这块要特别注意,构件的小端预留的小孔是定位销孔,不是螺栓过孔,这个孔要和安装基座上的销孔配做,装配时先打定位销再锁固定螺栓,不然反复摆动后螺栓容易松脱,导致整个机构错位。大圆弧孔的端面要做0.5-1mm的倒角,一是方便销轴装配导入,二是去除切割或机加工产生的毛刺,避免装配时割伤操作人员,也防止毛刺掉进入配合面加剧磨损。异形槽的边缘同样要做去毛刺处理,因为限位销在槽内有相对滑动,毛刺会刮伤销的表面,时间长了会积累铁屑,导致槽位卡滞。

  实际建模的时候,很多人容易忽略构件的受力方向,把壁厚做的不均匀——大圆弧孔的外侧壁厚要比内侧厚1.5-2mm,因为铰接位的受力主要集中在孔的外侧弧面,壁厚不足的话,长期受交变载荷容易出现开裂,之前有个客户自己做的类似构件,就是因为外侧壁厚留的太薄,在气缸反复推动的工况下用了不到三个月就从孔边裂了,后来调整壁厚后用了两年都没出问题。另外,这个构件的平面度要求也不能忽略,要是板材切割后变形太大,两个安装面不平整,锁螺栓后会产生内应力,摆动时阻力会变大,甚至出现别劲的情况,所以加工后最好做一次校平,平面度控制在0.1mm以内最佳。

  这类构件不需要做太复杂的表面处理,普通工况下做喷塑或者发黑处理就行,要是在潮湿的工况下用,可以做镀锌处理,没必要做镀铬这类成本高的处理,毕竟属于易损的连接构件,磨损到限位间隙超差的时候直接更换即可,维护成本很低。建模时还要注意,异形槽的转角处要留R0.5-R1的圆角,不要做成清角,一是加工时铣刀或者激光切割能顺利加工,二是避免应力集中,转角处要是有尖角,受冲击时很容易从尖角位置产生裂纹,这点是很多新手设计时最容易踩的坑。
