带异形避让槽的多孔安装固定底座

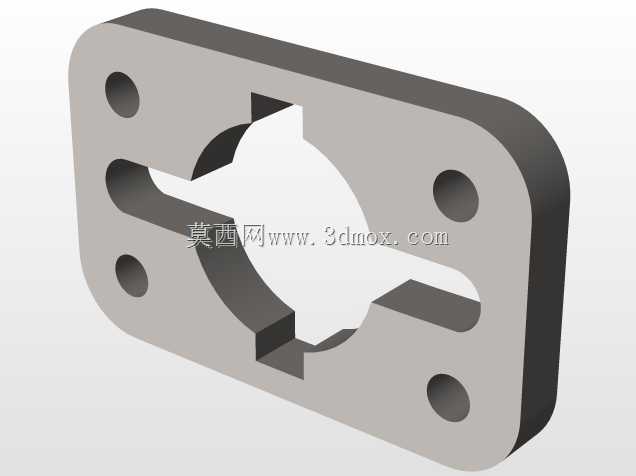

　　做设备结构设计这么多年，这类带异形开槽的安装底座，往往是整台设备里不起眼但容错率极低的零件——很多新手设计时只盯着安装孔位对不对，忽略了实际装配时的干涉问题，最后现场装不上再返工锉削，既耽误工期又影响零件精度。这个底座的核心设计逻辑，就是围绕“跨部件适配安装”做的结构优化，首先看整体外形，采用圆角矩形的板状结构，四个角做R角过渡，一方面是避免锐边划伤装配人员，另一方面也能减少边角应力集中，在设备长期运行产生振动的工况下，不会因为尖角处的应力累积出现开裂问题。板身一共设置了六个通孔安装位，左右两侧各三个，孔位沿零件中心对称分布，这种对称孔位设计的好处是安装时不需要刻意区分方向，只要对准配合件的螺纹孔就能直接穿螺栓固定，

　　能有效降低现场装配的出错概率，孔的沉头深度也做了适配，螺栓锁紧后头部完全没入板身平面，不会突出表面影响其他部件的贴合安装。中间的异形避让槽是整个零件的设计核心，槽型不是规则的圆孔或者方槽，而是结合了圆弧面与直边让位的复合结构，圆弧段刚好适配对应轴类或者圆形法兰部件的外径，能让配合件直接嵌入槽内，减少整体装配的堆叠高度，直边开槽则是为了给部件上的凸起定位块、外接管线或者锁紧扳手留出操作空间，不需要把整个底座拆下来就能完成内部部件的松紧调整，日常维护的便利性提升很多。从安装边界来看，这个底座的厚度属于中等负载适配规格，既不会因为太薄导致锁紧后出现板件翘曲，也不会因为过厚增加不必要的整机重量，六个安装孔的孔距公差按照IT7级精度控制，

　　和配合基座安装时，孔位错位量不会超过0.1mm，不需要额外修配就能顺利装配。实际应用场景里，这类底座多用在轻工自动化设备的动力单元固定、小型输送线的端部支撑座、或者检测设备的传感器安装基座位置，它的异形槽可以直接避让穿过的传动轴或者管线，不需要额外在底座上焊接支架或者增加转接板，能有效压缩设备的整体安装空间。设计时也考虑了加工工艺性，所有的槽边和孔边都做了微小的倒角去除毛刺，不管是采用铣削加工还是钣金冲压成型，都能一次装夹完成大部分工序，不需要多次翻面找正，加工成本能控制在合理区间。另外，底座的两个大平面都做了平面度要求，安装贴合面的平面度控制在0.05mm以内，锁紧后和配合面完全贴合，不会出现局部间隙导致的固定不稳，

　　设备运行时不会因为贴合不实产生额外的振动噪音。很多人觉得这类板类零件设计简单，其实要兼顾安装强度、避让需求、加工便利性、装配容错率这几个点，还是需要结合实际装配经验调整细节，比如槽的开口宽度如果做小了，配合部件卡不进去，做大了又会降低底座整体的结构强度，这个模型里的槽宽和板厚比例刚好控制在3:1左右，既保证了避让空间足够，又不会让开槽位置的结构强度出现明显下降，在常规的工业设备振动工况下，开槽位置不会出现变形断裂的问题。
