锯齿形切削刀具连接柄部结构设计

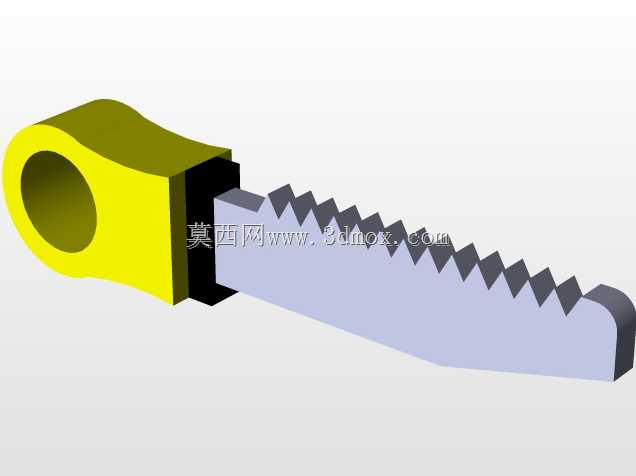

　　在日常设备维保、小型工件加工作业场景中，这类带安装柄的锯齿切削构件是手动修配、小余量切削作业里的常用执行部件，区别于大型机加工设备的切削组件，这类构件更适配零散作业、狭小空间操作的使用需求，不需要复杂的设备装夹流程，通过柄部的安装孔即可快速与配套的握持手柄或者动力输出端完成连接，作业灵活性更强。从结构设计逻辑来看，该构件分为安装连接段与切削作业段两个核心功能区，安装连接段采用带通孔的块状结构，通孔的轴线与切削刃的延伸方向保持垂直，这种布局能够保证装夹完成后，切削作业时的受力方向与安装孔的径向承载方向重合，避免作业过程中出现柄部偏转、松动的问题；连接段与切削段之间设置了定位挡肩，安装时挡肩端面可以与装夹基座的端面完全贴合，

　　既能够限制构件的轴向窜动，也能保证切削刃的伸出长度处于预设的合理区间，避免因伸出过长导致切削时刃部震颤，影响切削面的平整度。切削作业段的刃部采用均匀分布的锯齿形结构，每个锯齿的切削角度经过统一设定，前角适配常见的软金属、塑料、木质工件的切削需求，不需要额外修磨即可完成常规的截断、修边作业；刃部的整体厚度略小于连接段的厚度，这种厚度差能够减少切削过程中刃部两侧与工件切面的摩擦阻力，降低作业时的施力强度，同时也能减少刃部卡顿的概率。从安装边界的尺寸匹配角度来看，柄部的安装孔直径需要与配套连接件的轴径保持过渡配合，公差范围控制在IT8至IT9区间即可满足手动作业的装夹精度要求，不需要过高的配合精度来提升装夹刚性，

　　毕竟这类构件的作业载荷普遍偏低，过渡配合既能够保证连接稳定性，也能快速完成拆装更换；连接段的外形轮廓做了圆弧过渡处理，没有尖锐的棱角，一方面是避免装夹时棱角划伤操作人员，另一方面也能减少应力集中，提升柄部的抗冲击能力，在遇到切削阻力突然增大的情况时，不会在棱角位置出现应力断裂的问题。切削段的长度设计需要结合常见作业的切削深度来确定，过长的切削段会提升构件的整体材料成本，同时也会增加刃部的受力挠度，过短则无法满足常规厚度工件的截断需求，该结构的切削段长度与柄部长度比例控制在3:1左右，刚好适配手动作业时的常见切削深度范围，作业过程中操作人员施加的推力可以通过柄部直接传递到切削刃位置，力的传递路径没有多余的转折，操作手感更直接。

　　在实际使用过程中，这类构件的锯齿磨损后可以通过统一的刃磨设备对所有锯齿的角度进行修复，不需要更换整个构件，能够降低使用成本；柄部的安装孔内壁没有设置额外的键槽或者定位槽，依靠装夹时的端面压紧力即可提供足够的摩擦扭矩，满足手动切削作业的扭矩传递需求，简化的孔结构也降低了构件的加工难度，批量生产时可以直接通过型材下料、铣削成型、刃口加工的工序完成制造，不需要复杂的工装夹具即可实现批量加工。针对不同的作业场景，该结构的基础形态可以做针对性的参数调整，比如针对金属切削作业时，可以适当减小锯齿的齿距，提升单齿的切削强度，针对木材、塑料等软质材料切削时，可以适当增大齿距，提升排屑效率，避免切屑卡在齿槽内影响切削流畅度；柄部的安装孔直径也可以根据配套的连接件尺寸做对应调整，不需要改动整体的结构布局即可适配不同的装夹需求，结构的通用性较强。
