BACO LBX15302型急停按钮结构

　　在工业设备的电气控制回路设计中，急停操作元件是保障现场作业安全的核心部件之一，这款BACO LBX15302急停按钮的三维结构，完整还原了该类元件的装配关系与外形特征，可直接用于设备操作台、控制柜面板的布局干涉校验，也能作为非标自动化设备安全回路选型阶段的结构参考。从实际应用场景来看，这类蘑菇头式急停按钮广泛覆盖输送线、机床操作站、自动化装配工位、起重设备操作端等需要快速切断设备动力输出的位置，当现场出现人员误操作、设备运行异常、物料卡滞等突发状况时，作业人员无需精准对准操作位置，只需拍击按钮头部即可触发回路断开，相比普通平钮操作容错率更高，触发动作的响应路径更短。

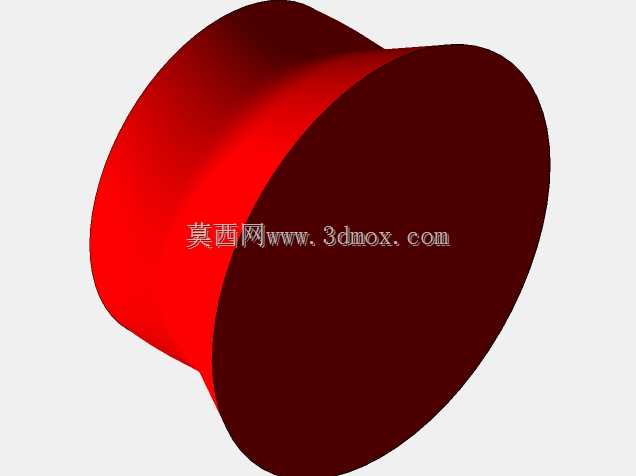

　　从结构设计思路来看，该按钮采用大直径蘑菇头造型，头部曲面做了圆弧过渡处理，没有尖锐棱角，拍击时不会对操作人员手掌造成反冲伤害，头部的红色配色符合工业安全元件的色彩规范，在设备整体配色中具备极高的辨识度，即使在光线不佳的车间环境下，作业人员也能快速定位按钮位置。按钮的安装基座部分采用标准的面板安装适配结构，安装边界适配行业通用的面板开孔尺寸，在做控制柜面板布局时，无需额外调整开孔参数，可直接匹配常规的按钮安装孔位，基座与头部的连接段做了收腰处理，既保证了头部拍击时的结构强度，也避免了安装后与面板内部的走线槽、接线端子产生空间干涉。

　　从功能特性上看，该类急停按钮采用旋转复位的结构设计，触发后按钮会保持在锁定断开状态，必须通过顺时针旋转头部才能解除锁定恢复回路导通，避免了误碰复位导致的设备意外重启，完全符合工业设备安全设计的强制要求。建模过程中完整还原了按钮各部件的装配间隙，头部按压行程的空间预留也和实物参数保持一致，在做操作台三维布局时，可以直接模拟按钮的按压动作行程，校验按钮安装后与周边防护罩、操作手柄、显示屏边框的安全距离，避免出现安装后按钮被周边结构遮挡、拍击时卡滞的问题。

　　在实际的设备设计选型阶段，这类三维模型的作用远不止外观展示，结构工程师可以通过模型直接提取安装面的定位尺寸，提前在面板钣金件上预留安装孔与固定卡扣的位置，电气工程师也可以结合模型的接线端位置，规划控制柜内部的走线走向，预留足够的接线操作空间，避免后期装配时出现接线空间不足、线缆弯折半径不够的问题。对于做设备虚拟调试的场景，该模型还可以导入到设备的数字孪生场景中，模拟急停触发时的设备状态联动，验证安全回路的逻辑合理性。

　　从安装边界的细节来看，按钮基座的固定结构采用卡扣式设计，安装时无需额外的固定螺母从面板背部锁紧，只需将按钮从面板正面压入开孔即可完成固定，大幅提升了现场装配的效率，建模时也还原了卡扣的弹性形变预留空间，在做装配仿真时可以完整模拟按钮的安装过程，校验面板开孔公差与卡扣的适配性，避免因开孔尺寸偏差导致按钮安装松动或者无法装入的问题。按钮头部的曲面弧度经过人体工学优化，手掌拍击时的受力面均匀分散，即使长时间处于设备操作岗位的作业人员，在紧急触发时也不会因为局部压强过大产生不适感，同时头部的曲面设计也不易积灰，在多粉尘的车间环境下，日常清洁维护也更加方便。
