迪塞诺轴副涡轮传动构件结构设计

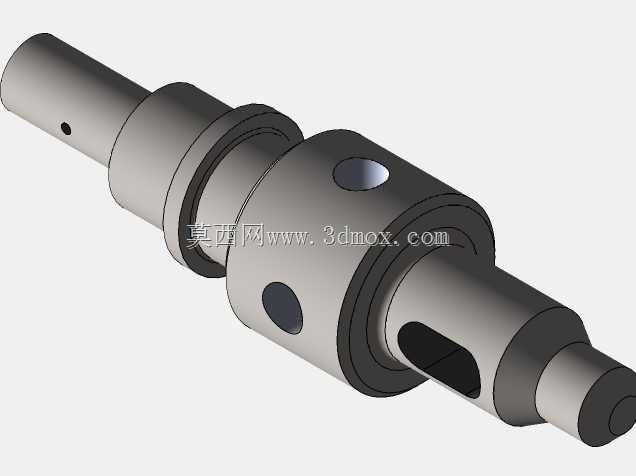

　　在中小功率动力传输场景里，这类轴副涡轮构件常被布置在紧凑安装空间的减速传动链路中，替代分体式涡轮与传动轴的组合结构，减少装配环节的同轴度累积误差，尤其适配对传动平稳性有要求的轻工输送、小型机床进给、纺织设备牵伸机构这类工况，能在不额外增加安装支座的前提下完成交错轴之间的动力换向与扭矩传递。从结构设计逻辑来看，该构件将涡轮啮合段与两端支撑轴段做了一体化设计，省去了涡轮与轴之间的键连接、过盈装配工序，从根源上避免了配合面在长期交变载荷下出现的微动磨损、键槽剪切失效问题，中间涡轮工作段的外圆预留了啮合型面的加工基准位，轴段上的径向孔与腰型槽分别用于润滑油路导通、传动端的周向锁紧定位，装配时无需额外加工定位销孔，

　　依靠轴肩与锁紧件即可完成轴向位置固定。实际选型时需要重点关注两端轴颈的配合公差，通常与深沟球轴承或者滑动轴套配合的轴段取h6级公差，表面粗糙度控制在Ra1.6以下，保证支撑段的旋转精度；中间涡轮段的齿向参数需要匹配配对蜗杆的导程角，安装时要保证两轴的中心距偏差控制在允许范围内，否则会出现啮合间隙过大导致传动冲击、或者间隙过小引发的卡滞磨损问题。轴段上的径向通孔是润滑油通道，工作时润滑脂可以通过该孔进入涡轮啮合面与轴承配合面，形成持续的油膜降低摩擦损耗，腰型键槽的长度设计预留了一定的轴向窜动余量，避免设备运行过程中热胀冷缩导致轴系出现附加应力。从安装边界来看，该构件的最大外圆是中间涡轮段的齿顶圆直径，两端轴段的直径依次递减，

　　装配时可以从箱体一侧的轴承孔直接穿入，不需要拆分箱体内部结构，维护更换时仅需拆卸两端的轴承端盖即可抽出构件，大幅降低了设备运维的拆装工作量。设计过程中对轴段的过渡圆角做了统一优化，所有轴肩位置的圆角半径都大于配合零件的倒角尺寸，避免装配时出现干涉，同时圆角结构可以降低应力集中系数，提升轴系在交变扭矩下的疲劳强度，涡轮段上的两个径向沉孔用于做动平衡校正，在高速运转工况下可以通过在沉孔内增减配重块，将整个轴系的剩余不平衡量控制在允许范围内，降低运行过程中的振动与噪声。这类一体化轴涡轮结构相比分体式装配结构，整体刚性更好，在频繁正反转的传动工况下不会出现涡轮与轴之间的相对转动，传动精度保持性更强，适合用在定位精度要求较高的进给传动链路中，

　　比如小型包装设备的送膜机构、数控设备的辅助进给单元，都能看到这类构件的应用。建模过程中需要注意各轴段的同轴度公差要求，所有回转面的基准轴线统一为两端中心孔的公共轴线，键槽的对称度、径向孔的位置度都要符合装配要求，避免加工完成后出现装配干涉的问题，同时涡轮段的齿形建模要保证齿面的顺滑性，避免出现棱角导致啮合过程中应力集中，缩短构件的使用寿命。
