三臂式三角铰接传动连接构件

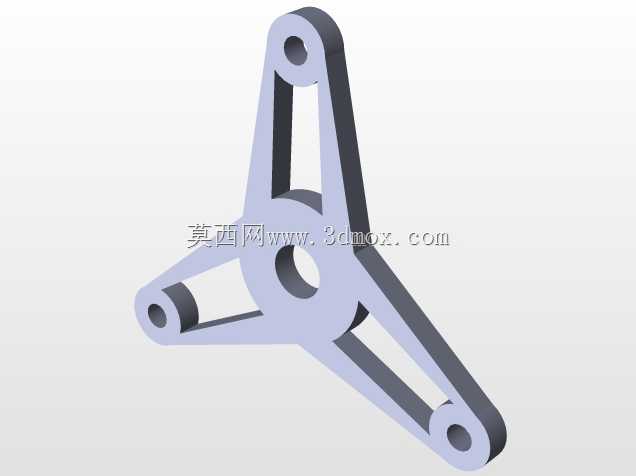

　　这类三臂式三角铰接构件，常出现在需要多点同步联动的传动链路里，比如轻工设备的间歇摆臂机构、小型自动化生产线的工位转位组件、甚至部分特种作业小车的悬挂联动结构上，核心作用是把中心轴的旋转扭矩，通过三个呈120度均匀分布的臂端铰接点，同步传递到三个不同方向的执行端，保证三个点位的动作相位完全一致，避免多端联动时出现动作差导致的卡滞或受力偏载。从结构设计逻辑来看，整体采用中心对称的三角布局，中心位置设置大直径通孔，用于穿装主轴或定位销轴，孔位周边做了加厚凸台处理，用来提升孔壁的抗挤压强度，毕竟这个位置是整个构件的受力核心，主轴传递的扭矩全部要通过这个孔位的配合面传导到三个臂体上，如果壁厚不足，长期交变载荷下很容易出现孔位失圆、

　　甚至开裂的问题。三个臂体从中心凸台向外延伸，臂身采用镂空式的框型结构，不是实心设计，这种设计一方面能大幅降低构件自身的重量，减少传动过程中的转动惯量，让驱动端的负载更小，启停响应速度更快，另一方面镂空的框型结构通过两侧的加强筋形成封闭的受力截面，抗弯抗扭性能并不会比实心臂差多少，反而能避免实心结构容易出现的应力集中问题，在臂体与中心凸台的衔接位置，都做了大圆角过渡，进一步分散应力，避免长期受交变载荷时在衔接位置产生疲劳裂纹。每个臂的末端都设置了同轴的铰接通孔，孔位同样做了局部加厚的凸台，用来安装铰接销轴或者连接轴承，三个臂端的孔中心到中心主轴孔的距离完全一致，保证三个连接点的转动半径相同，联动时的线速度和位移量完全匹配。

　　在实际安装使用时，需要注意中心孔与主轴的配合公差，一般选用过渡配合或者小间隙配合，既保证传动时不会出现相对窜动，又方便装配拆卸，臂端的铰接孔需要根据连接端的形式选配销轴或者自润滑轴承，安装时要保证三个臂端的连接部件处于同一回转平面内，避免出现别劲的情况，不然会大幅增加传动阻力，还会加剧孔位的磨损。这类构件的安装边界需要提前核算，三个臂完全展开时的最大回转直径要和周边的结构件预留足够的安全间隙，一般预留3-5mm的活动余量即可，间隙过小容易在转动时和周边部件发生剐蹭，间隙过大则会浪费设备内部的安装空间。另外在选材方面，这类受力传动件一般选用45号钢或者铝合金材质，钢制件适合负载较大、传动扭矩高的工况，加工完成后做调质处理提升整体强度，

　　孔位做淬火处理提升耐磨性能；铝合金材质则适合对重量要求高、负载相对较小的工况，比如小型桌面自动化设备上的联动结构，加工后做阳极氧化处理提升表面硬度和耐腐蚀性。设计这类构件的时候，还要提前做动平衡校核，因为是回转类传动件，三个臂的重量差要控制在允许范围内，不然高速转动时会产生振动，影响整个设备的运行稳定性，三个臂的镂空结构尺寸要完全一致，臂端凸台的重量也要做配重处理，保证整个构件的重心落在中心主轴的轴线上。在实际工况里，这类三角铰接构件相比单臂或者双臂的传动件，受力更加均衡，三个方向的受力可以在中心位置相互抵消一部分，降低主轴的径向负载，提升整个传动机构的使用寿命，而且三个同步输出点可以同时驱动三个工位的动作，简化整个传动链路的结构，减少额外的传动零件数量，降低设备的整体故障率。
