内花键外八角法兰连接座结构设计

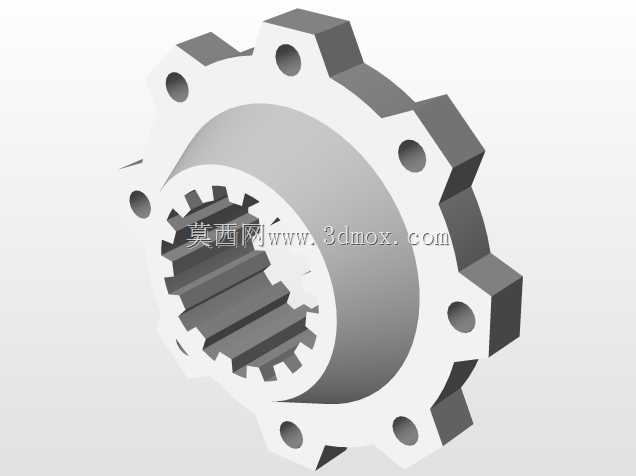

　　这类带内花键的法兰连接座，常见于行走机械的轮边传动、液压泵组的动力输入端、回转机构的扭矩传递节点，核心作用是实现轴与外部构件的刚性扭矩传递，同时通过法兰端面完成构件的轴向定位与周向固定。从结构上看，零件外周采用八角形的凸台轮廓，而非常规圆形法兰，这种设计并非出于造型考量，而是为了适配安装空间受限的场景：八角形的平面可以直接配合卡箍、止转挡块实现周向锁止，不需要额外加工键槽，也能在拧紧安装螺栓时提供扳手卡位，避免圆形法兰拧紧时出现跟转问题，在紧凑型液压马达、小型工程机械轮边的安装场景中，这种结构能大幅缩减安装所需的径向空间，比同规格圆形法兰节省约15%的径向布置尺寸。

　　内孔采用矩形花键结构，相比单键连接，花键的多齿承载特性可以传递更大的扭矩，同时对中性更好，能保证轴与连接座的同轴度，减少高速运转时的偏磨问题。设计这类花键孔时，需要重点控制花键的小径定心精度，齿侧的配合间隙要根据传动工况调整：如果是频繁正反转的传动场景，齿侧间隙要控制在0.02-0.05mm之间，避免换向冲击；如果是单向连续运转的场景，可以适当放大间隙到0.08mm，降低加工难度同时补偿热膨胀带来的尺寸变化。法兰端面上均匀分布的8个通孔，是用于穿装连接螺栓的，孔位的位置度公差需要控制在Φ0.1mm以内，保证与配对法兰的孔位对齐，避免强行穿装螺栓带来的装配应力，这些通孔的沉孔深度要匹配所选螺栓的头部高度，保证螺栓拧紧后头部不高出法兰端面，避免与周边转动构件发生干涉。

　　零件的轴向尺寸设计需要匹配安装位的轴向间隙，法兰背面的止口尺寸要与配对构件的止口孔采用过渡配合，保证装配后的同轴度，止口的端面跳动公差要控制在0.03mm以内，避免连接后出现端面偏斜，导致传动过程中产生附加弯矩。从加工工艺角度看，这个零件的毛坯一般采用模锻成型，八角轮廓和法兰端面可以直接锻出近似轮廓，减少后续机加工的余量，内花键可以采用拉削工艺一次成型，加工效率高且齿形精度稳定，端面的安装孔采用钻模配钻，保证孔位一致性。在实际选型应用中，需要根据传递的额定扭矩核算花键的齿面挤压强度，同时核算螺栓的预紧力是否能满足传动时的轴向力要求，避免大扭矩工况下出现连接松动、花键齿压溃的问题。这类零件的材质一般选用40Cr调质处理，齿面高频淬火硬度达到HRC45-50，既能保证芯部的韧性，承受冲击载荷，又能让花键齿面有足够的耐磨性，延长零件的使用寿命。在装配时，内花键需要涂抹润滑脂，减少初期磨合的磨损，法兰结合面需要清洁无杂质，保证结合面的接触面积达到85%以上，避免螺栓受剪。
