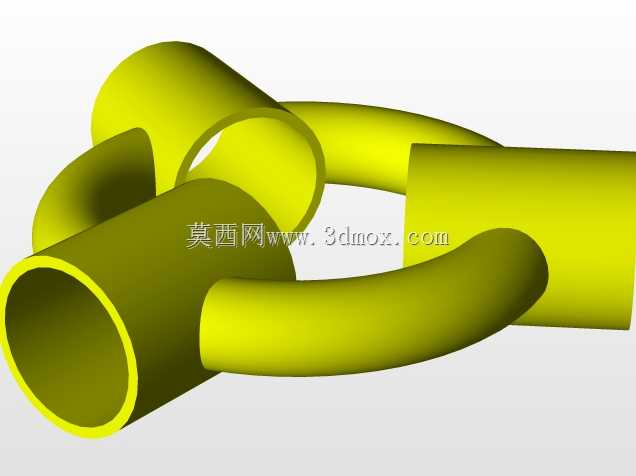

交错弯管连接管路构件三维结构

　　在流体输送管路系统的布设场景中，这类交错弯管连接构件常出现在空间受限的设备内部管路排布环节，比如小型液压站的阀组外接管路、化工实验装置的介质输送支路、制冷机组的冷媒循环管路等场景，当直管段无法绕开周边设备安装边界完成管路对接时，就需要这类一体成型的交错弯管结构来完成管路走向的转向与连通。从实际使用功能来看，该构件主要承担两个垂直方向管路的连通与介质导流作用，一体成型的结构避免了多段管件拼接带来的焊缝泄漏风险，相比采用多个弯头拼接的管路方案，该结构的介质流道更顺滑，能有效降低介质在转向过程中的局部阻力损失，减少流体在管路拐角处形成的涡流扰动，对于输送带有微小固体颗粒的介质场景，顺滑的流道内壁也能降低颗粒沉积堵塞管路的概率。

　　从设计思路层面来看，建模时首先要确定两端直管段的对接轴线位置，根据现场安装的空间边界确定两个直管段的中心距与轴线夹角，弯管段的弯曲半径需要结合管路内介质的流速特性设定，弯曲半径过小会加剧介质流动阻力，过大则会占用更多安装空间，建模过程中要保证弯管段与直管段的衔接处壁厚均匀，避免出现局部壁厚过薄导致承压能力不足的问题，同时要保证两端直管段的端面垂直度，确保和外接管路对接时的密封面贴合度满足密封要求。从安装边界来看，该构件的整体外轮廓尺寸由弯管的弯曲半径、直管段长度以及管路通径共同决定，安装时需要预留出弯管外侧的操作空间，避免和周边的设备支架、其他管路产生干涉，两端直管段的长度需要满足管接头或者法兰的安装尺寸要求，

　　保证外接紧固件有足够的操作空间，管壁厚度的设定需要结合管路的工作压力、输送介质的腐蚀特性来确定，确保构件在额定工作压力下不会出现变形或者渗漏问题。在实际的管路装配环节，这类一体弯管构件的安装效率远高于多段拼接管路，不需要在现场进行多段弯头的角度调整与焊接作业，只需要将两端直管段和对应外接管路对接固定即可，能有效缩短现场管路的装配周期，同时一体结构的抗振动性能更好，在设备运行产生持续振动的场景下，不会出现拼接焊缝开裂的问题，长期运行的可靠性更高。建模过程中对于弯管段的曲率过渡处理是核心要点，要保证整个流道的曲率变化连续，避免出现曲率突变的位置，否则会在突变位置形成局部的应力集中，当管路承受内压或者外部振动载荷时，应力集中位置容易出现疲劳损坏，同时流道的内壁要保证光滑过渡，减少介质流动过程中的能量损耗，对于需要进行内壁防腐处理的应用场景，连续顺滑的内壁也能让防腐涂层更均匀的附着，提升构件的耐腐蚀使用寿命。
