铝合金剖分式轻量化传动带轮结构

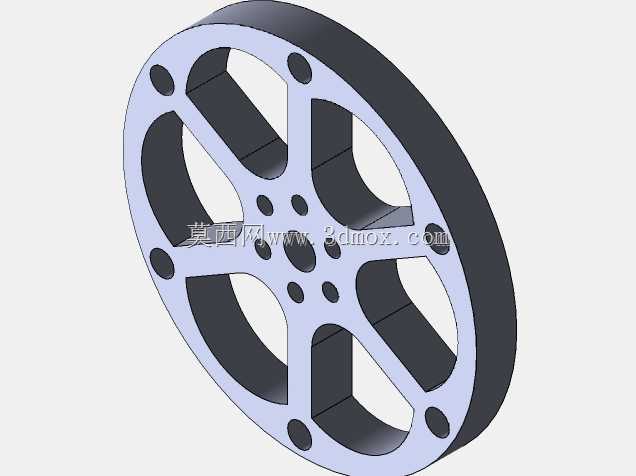

　　这款铝合金剖分式带轮主要面向中低载荷的精密传动场景，常见于小型自动化输送线、桌面级加工设备辅传、轻型包装机械的动力传递单元，也可适配非标定制的实验台架传动系统，用来衔接电机输出轴与从动负载，完成转速匹配与扭矩传递。从实际使用场景来看，这类带轮相比传统铸铁带轮重量降低60%以上，转动惯量更小，启动与换向阶段的惯性冲击更弱，尤其适合频繁启停的传动工位，能有效降低电机启动瞬间的电流峰值，减少轴系承受的交变载荷。设计上采用了对称六辐条镂空结构，辐条之间的大尺寸镂空区域并非单纯为了减重，每一处镂空的边界都做了圆弧过渡处理，避免应力集中在辐条与轮缘、轮毂的衔接位置，在保证轮体整体扭转刚度的前提下，尽可能去除非承载区域的材料。

　　轮缘与轮毂的厚度经过载荷校核，轮缘部分预留了标准带型的安装贴合面，表面粗糙度控制在适合带面贴合的区间，既不会因为过于光滑导致传动打滑，也不会因为粗糙度过高加速带面磨损。轮毂中心的安装孔位周围均匀布置了多个小尺寸定位孔，这些孔位既可以用来安装紧定螺钉实现轴与轮的周向固定，也可以作为动平衡校正时的配重调整孔，出厂前可以通过在对应孔位增减配重块，将带轮高速运转时的径向跳动控制在允许范围内。安装边界方面，轮体的轴向宽度较窄，适合安装在轴端间距紧凑的传动布局中，轮缘的外径尺寸适配对应规格的同步带或V带，安装时不需要对周边的防护钣金做额外裁切，轮体两侧的平面与安装座的轴向间隙预留了足够的调整空间，方便张紧机构调整带的预紧力。

　　剖分式的结构设计让这款带轮可以在不拆解轴端其他零部件的情况下完成更换维护，只需要松开连接紧固件就能将带轮从轴上拆分取下，相比整体式带轮，设备后期维护的停机时间能缩短40%左右，尤其适合连续生产的产线工位使用。轮体上均匀分布的小圆孔除了定位与配重作用外，还能在运转过程中带动周边空气流动，带走带与轮面摩擦产生的部分热量，降低长时间运转时的带面温度，延长传动带的使用寿命。从结构受力角度分析，六根辐条采用等强度设计，每根辐条的截面尺寸从轮毂端向轮缘端逐渐过渡，保证扭矩从轮毂传递到轮缘的过程中，辐条各截面的弯曲应力基本一致，不会出现局部应力过高导致的辐条断裂问题。轮缘的内侧与辐条衔接的位置做了加厚处理，承受带的张紧力产生的径向载荷时，

　　轮缘的径向变形量控制在微米级，避免带在轮槽内出现径向窜动，保证传动比的稳定性。实际选型时需要注意，这款带轮的额定传递扭矩适配中小功率的驱动单元，不适合重载冲击大的传动场景，比如破碎机、大型输送机的主传动这类载荷波动大的工位并不适用，但在轻工、电子、食品包装这类载荷平稳、对设备重量与安装空间有严格要求的场景下，其结构优势能得到充分发挥。建模过程中所有的镂空特征都采用了参数化设计，调整辐条数量、轮缘直径、轮毂孔径时只需要修改对应参数就能快速生成新的结构，方便设计人员根据不同的传动参数快速迭代方案，不需要重新绘制基础轮廓。轮体的所有棱边都做了倒角处理，避免安装过程中划伤操作人员，也防止运转过程中棱边切割传动带的侧边，降低带面出现早期损坏的概率。
