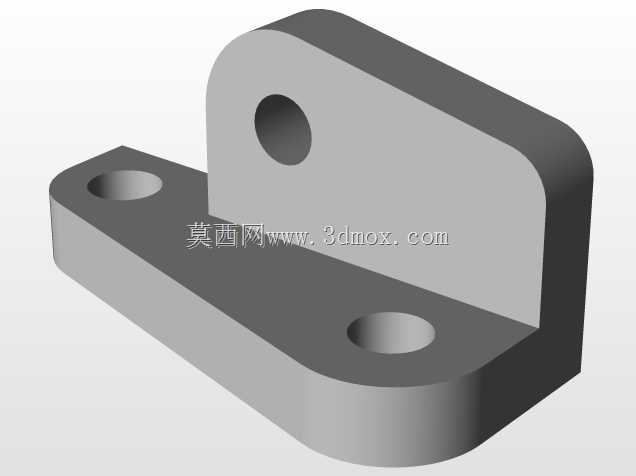

L型带孔弯流支撑连接结构件

　　这类L型弯流支撑结构件，在轻工输送线、小型工装夹具台、非标自动化检测工位的机架搭建环节十分常见，多数时候承担着铰接支撑、部件转接、限位挂载的核心作用，区别于标准角码的统一规格，该结构针对特定安装空间做了适配优化，能在紧凑的设备内部空间里完成垂直方向的力传导与部件定位。从实际使用场景来看，这类零件常被用在小型气动摆臂的根部固定位，或是物料导流挡板的侧边支撑点，也可作为小型传感器安装支架的基座，适配需要在垂直安装面和水平安装面之间完成刚性连接的工位，能承受中等强度的径向载荷与小幅交变载荷，日常工况下不会出现明显的形变偏移。

　　设计层面上，整体采用一体化铣削成型的结构思路，摒弃了传统拼接角座的焊接工序，从根源上避免了焊接变形带来的安装面平面度误差，垂直立板与水平底板的过渡处做了等半径圆角处理，既可以消除直角处的应力集中问题，也能减少加工时的刀具接刀痕迹，提升零件整体的结构强度。水平底板上设置的两个沉头安装孔，孔位间距经过严格的公差匹配，适配常用的M6、M8内六角固定螺栓，沉头深度刚好覆盖螺栓头厚度，安装后螺栓头不会突出底板平面，保证底板与安装基面完全贴合，不会出现安装倾斜的问题；垂直立板上的单通孔为铰接配合孔，孔壁粗糙度控制在Ra1.6级别，可与配套的销轴、铰接螺栓形成间隙配合，满足摆臂类部件的小幅转动需求，孔的中心高度经过反复校核，保证铰接部件转动时不会与底板平面发生运动干涉。

　　从安装边界来看，水平底板的两端做了半圆弧形收边处理，相比直角边的设计，既减少了零件整体的占用空间，也能避免安装时尖锐边角划伤操作人员，底板厚度与立板厚度保持一致，保证两个方向的受力强度均衡，不会出现单侧强度不足的问题。零件整体的外形轮廓没有多余的凸起结构，所有边角都做了小倒角去毛刺处理，安装时不需要额外做边角打磨工序，能直接适配预设的安装槽位。在实际选型应用时，需要注意立板铰接孔的中心到安装基面的高度尺寸，要匹配所连接摆臂的转动行程，避免摆臂转动到下极限位置时与基面碰撞；同时底板两个安装孔的中心距要和机架上预设的螺纹孔位完全对齐，若孔位偏差超过0.1mm，强行安装会导致零件产生内应力，长期受载下容易出现开裂问题。

　　这类结构件在建模时需要重点关注几个工艺细节：一是立板与底板连接的内圆角半径不能小于加工刀具的半径，否则实际加工时会出现清根不到位的问题，导致两个板的连接处出现多余残料，影响安装贴合度；二是沉头孔的沉头角度要匹配标准内六角螺栓的头部角度，保证螺栓安装后承压面完全贴合，不会出现螺栓头偏斜的问题；三是铰接孔的两端要做小倒角处理，方便销轴装配时快速导入，也能避免孔口边缘的毛刺刮伤销轴表面，影响铰接转动的顺畅度。在实际工况使用中，这类零件不需要做额外的表面处理，常规45号钢材质调质处理后就能满足大部分普通工位的强度需求，如果是在潮湿或者有轻微腐蚀的工况下使用，可以选择铝合金材质做阳极氧化处理，在保证结构强度的同时减轻零件自重，也能提升抗腐蚀能力。
