多孔周布花边形法兰连接结构件

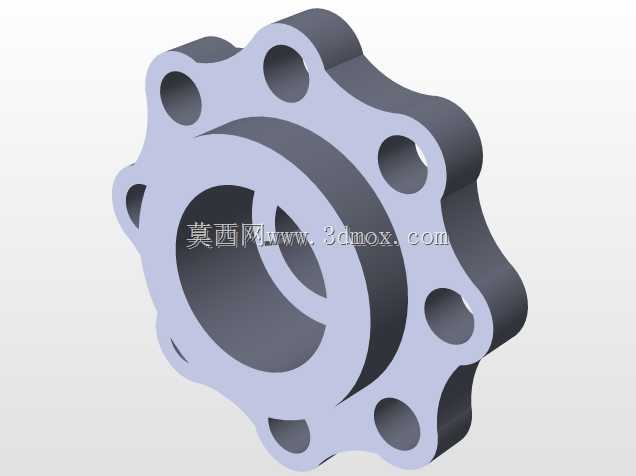

　　在液压管路对接、气动系统总成搭建、小型动力输出端连接这类对同轴度有硬性要求的装配场景里，这类非圆轮廓的法兰件往往比标准圆形法兰更适配紧凑安装空间。不同于常规圆形法兰外轮廓整周留足安装操作空间的设计思路，这个法兰件把外轮廓做成了和安装孔位一一对应的花边形凸起结构，每一个螺栓穿孔都对应一处向外延伸的凸耳，相邻凸耳之间做内凹圆弧收边，在保证每个安装孔位周边有足够螺栓压紧受力面的前提下，大幅压缩了法兰整体的外轮廓占用尺寸，能塞进安装边界局促的设备腔体内，不会和周边排布的管线、结构筋位产生干涉。

　　从实际功能层面看，这类法兰件核心承担两大作用，一是实现两个对接部件的轴向刚性连接，保证对接端面的贴合紧密性，避免内部输送的流体、传递的扭矩出现泄漏或者传动损耗；二是通过中心通孔的尺寸公差匹配，实现对接部件的径向定位，保证两端连接的轴类、管路部件同轴度控制在装配要求范围内。设计时首先要匹配对接端的止口尺寸，中心通孔的内径公差一般选H7级精度，和对接端的外止口形成小间隙配合，既方便装配时的对位导入，又不会因为间隙过大造成装配后不同心的问题。

　　周向排布的安装孔数量和位置是这类法兰设计的核心要点，这个法兰件一共设置了十个均匀分布的螺栓穿孔，孔位的分度圆直径要严格匹配对接部件的安装孔位参数，每个穿孔的直径比选用的连接螺栓杆径大0.5到1毫米，预留少量的装配调整余量，避免因为加工累积误差造成螺栓无法穿入的问题。每个孔位对应的外凸耳厚度和法兰主体厚度保持一致，凸耳的外边缘到穿孔中心的距离要保证螺栓拧紧时，垫圈不会超出法兰的实体接触面，一般预留至少2毫米的压紧余量，防止拧紧过程中法兰边缘出现应力崩裂的情况。

　　法兰的两个端面都要求做平面度处理，表面粗糙度控制在Ra1.6到Ra3.2之间，保证和对接件贴合时没有缝隙，如果是用于流体输送的场景，端面还要预留密封槽的安装位置，可以根据压力等级选择O型圈密封或者金属垫片密封。法兰主体的厚度要根据实际承受的压紧力、工作压力做强度校核，一般低压工况下厚度不小于8毫米，中高压工况要对应增加厚度，同时在中心孔和端面交接的位置做倒角处理，去除加工毛刺，避免装配时割伤密封件。

　　实际选型使用时，要先确认安装边界的允许尺寸，这类花边形法兰的最大外轮廓尺寸比同规格圆形法兰小15%到20%，特别适合安装空间受限的小型液压站、便携式动力设备、紧凑型传动总成上使用。安装时要采用对角分次拧紧螺栓的方式，保证每个螺栓的压紧力均匀，避免因为单侧压紧力过大造成法兰翘曲，出现密封失效或者连接松动的问题。建模过程中要注意孔位的圆周阵列参数完全对称，相邻孔位的角度误差控制在±0.1度以内，外轮廓的内凹圆弧要和凸耳位置顺滑过渡，避免出现应力集中的尖角，减少长期受载情况下的结构疲劳风险。另外这类法兰的材质一般根据使用场景选择，普通工况用45号钢做表面发黑处理即可，有防腐要求的场景可以选用304不锈钢材质，有轻量化要求的设备上也可以选用高强度铝合金做硬质阳极氧化处理，在保证结构强度的前提下降低整体重量。
