金属L型带孔连接固定支架结构设计

项目分类:通用五金配件 发布时间:2022-02-05 ID:542259
  • 金属L型带孔连接固定支架结构设计

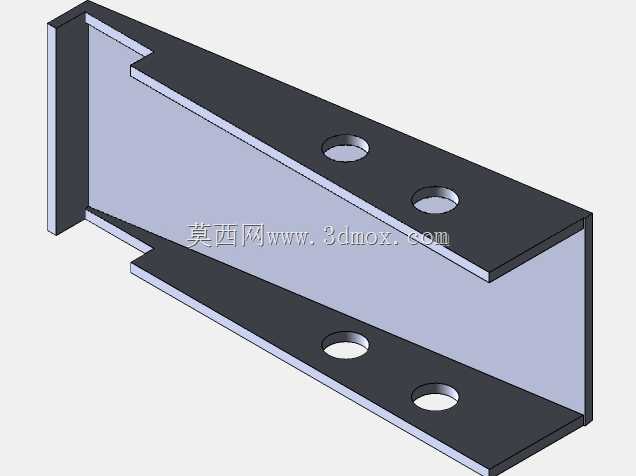

  日常做结构配套设计时,这类带双侧安装孔的L型金属支架是很常见的受力连接构件,多数场景下用来实现两个垂直排布构件的刚性衔接,在工装台架搭建、仓储货架层板固定、小型设备机架侧装附件、建筑装饰幕墙副框连接这类场景里都能见到它的应用。从结构形态来看,它采用等厚板材折弯成型,两个互相垂直的安装翼缘分别对应两个待连接构件的安装面,单侧翼缘上开设的两个同轴通孔,是用来穿装螺栓完成锁紧固定的,孔位的排布间距经过受力核算,能保证锁紧后连接面不会出现局部应力集中导致的翼缘变形。

  做这类支架的三维建模时,首先要确认的是安装边界条件:垂直翼缘的高度要匹配被连接件的贴合面宽度,水平翼缘的伸出长度要满足支撑跨度要求,板材厚度的选择要结合实际承载载荷核算,避免长期受载后出现折弯处的塑性形变。建模过程中,折弯处的圆角处理是容易被忽略的细节,实际钣金加工时折弯内角会自然形成R角,这个R角的大小和板材厚度直接相关,如果建模时直接做直角折弯,后续展开下料会出现尺寸偏差,直接导致成品安装时贴合面存在缝隙,无法完全贴紧被固定构件。

  孔位的设计上,通孔的直径要比选用的固定螺栓大0.5mm到1mm,留出安装时的位置调整余量,避免因为加工公差累积导致螺栓无法顺利穿装。两个翼缘上的孔位要保持同轴度,同一翼缘上的两个孔中心距要严格匹配被连接件上的预装孔位,现场安装时可以先穿装定位螺栓调整整体位置,确认支架姿态无误后再逐个锁紧所有紧固件。这类支架的受力特点是承受垂直于水平翼缘的竖向载荷,以及平行于垂直翼缘的侧向剪切力,所以折弯处是整个构件的应力集中区域,设计时如果承载要求较高,可以在折弯内角处增加三角加强筋结构,不过从当前模型的形态来看,它的应用场景属于轻载连接,依靠板材自身的折弯强度就可以满足使用要求,不需要额外增加加强结构,也能减少加工工序、降低制造成本。

  实际选型应用时,要先确认待连接两个面的安装孔位参数,再匹配对应孔距的支架,同时要根据承载重量选择合适厚度的板材,比如用来固定小型线槽、轻量装饰件时选用2mm厚薄板即可,用来支撑货架层板、小型设备挂载时则需要选用3mm及以上厚度的板材,必要时还可以在支架和被连接件之间增加防滑垫片,避免长期受载后出现螺栓松动、支架移位的问题。建模过程中还要注意,翼缘的边缘要做微小的倒角处理,去除锐边,避免安装作业时划伤操作人员,这个细节虽然不影响结构受力,但属于加工和装配环节的人性化设计,也是结构设计时需要考虑的实际问题。这类支架的加工工艺一般是先通过激光切割下料出平板坯料,再用数控折弯机折出90度直角,最后做表面除锈喷塑或者镀锌处理,提升防锈耐腐蚀能力,适应不同的使用环境,不管是室内干燥的车间环境,还是有一定湿度的户外安装场景,经过合适表面处理的这类支架都能保证足够的使用寿命。
