弯卷式环形密封衬套结构设计

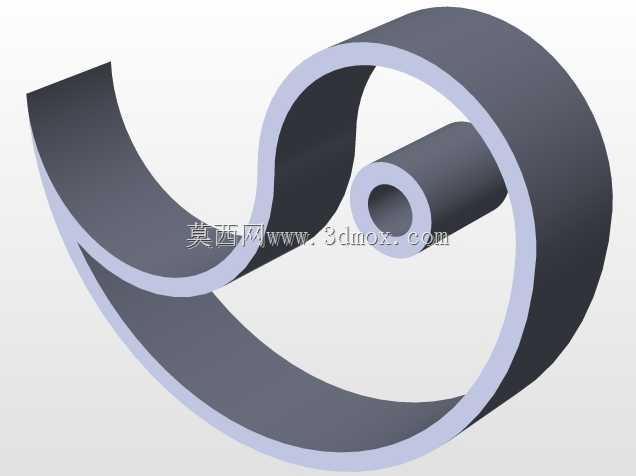

　　在流体输送管路、低压气动回路以及小型旋转轴的密封防护场景中，这类弯卷式环形衬套的应用覆盖范围极广，不同于常规直筒式衬套的刚性安装逻辑，该结构采用带开口的弯卷成型设计，能够适配一定范围内的管径公差，在现场安装空间受限、无法进行整圈套入作业的工况下，可直接从管路侧方卡入安装位，大幅降低装配环节的操作难度。从功能特性来看，该构件同时承担径向密封与轴向限位的双重作用，外层的厚壁结构提供足够的结构刚度，避免安装后受管路振动影响出现移位变形，内层的浅色包覆层采用低摩擦系数的耐磨材质，既可以减少与被包覆管件表面的相对磨损，也能填充管件表面的微观凹凸间隙，阻断流体沿配合面的渗漏路径。设计阶段首先要明确安装边界的尺寸约束，

　　弯卷形成的主环内径需要匹配被包覆管件的公称外径，预留的安装间隙控制在0.1-0.3mm区间，间隙过大会导致密封压合不足出现渗漏，间隙过小则会造成安装卡滞，甚至压伤管件表面的防腐涂层。延伸出的同轴小直径筒段，主要用于对接小径管路或者轴端的密封位，两段环形结构的同轴度公差需要控制在0.05mm以内，避免装配后出现偏载，导致局部磨损过快提前失效。不同于一体成型的刚性密封件，这种弯卷结构的开口处采用平滑过渡的曲面设计，没有尖锐的应力集中棱角，在受到管路热胀冷缩带来的尺寸变化时，弯卷段可以通过自身的微量弹性变形补偿尺寸偏差，不会像刚性衬套那样因为热胀应力出现开裂或者松脱。实际选型应用时，需要先确认安装位置的轴向空间长度，

　　主弯卷段的轴向宽度要完全覆盖管路的配合密封面，两端超出密封面的距离不小于2mm，避免管路出现轴向窜动时密封面外露。针对存在轻微振动的管路场景，该结构的弯卷弧度设计可以分散振动传递的应力，不会在配合位置形成硬接触的应力集中点，相比传统的橡胶密封圈，这种带刚性支撑的复合衬套使用寿命更长，不需要频繁停机更换，尤其适合在不便经常维护的封闭式管路布局中使用。建模过程中需要重点处理弯卷段的曲面过渡，保证内外层的壁厚均匀性，外层主体壁厚根据工况压力调整，常压工况下壁厚保持在3-5mm即可满足强度要求，内层耐磨层的厚度控制在1-1.5mm，过厚会增加整体结构的占用空间，过薄则会在长期摩擦后出现磨穿失效的问题。开口端的边缘做倒圆角处理，

　　避免安装时划伤操作人员或者管件表面的防护层，小直径筒段的端面同样做平滑倒角，方便对接管路时的导向导入。在一些需要临时加装密封防护的改造场景中，这种结构不需要拆解原有管路的整体连接，只需要将管路连接位置的紧固件稍微松开留出缝隙，就可以将弯卷衬套卡入配合位置，再重新锁紧紧固件即可完成安装，相比需要完全拆解管路才能装配的整圈衬套，能够节省70%以上的现场安装工时，尤其适合生产线不停机改造的快速作业需求。结构的材质选择上，外层主体可根据工况介质选用对应的工程塑料或者金属材质，接触腐蚀性介质时选用耐腐的工程塑料，接触高温介质时选用金属基材搭配内层耐高温耐磨涂层，保证不同工况下的适配性。
