多通路集成式流体分配阀组结构设计

　　在流体输送控制系统的实际工程应用中，多通路集成阀组是实现介质分流、合流、流向切换的核心承载部件，这类零件常见于液压动力单元、气动控制回路、小型化工流体配比系统以及实验台流体管路集成模块中，替代传统分散式管路连接的多接头拼装结构，能大幅减少管路接头数量，降低介质泄漏风险，同时压缩整套流体控制单元的安装占用空间。

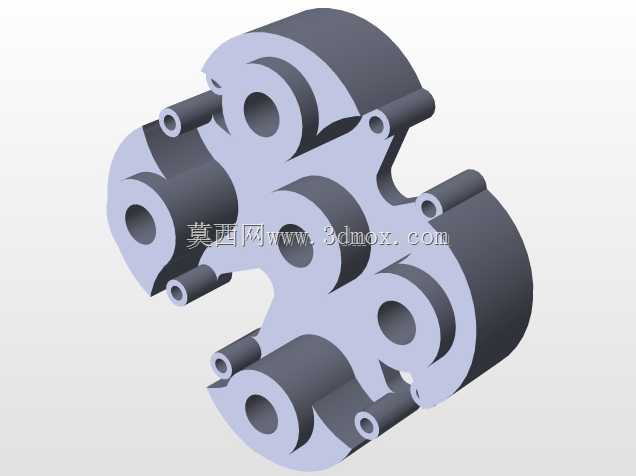

　　从结构设计逻辑来看，该阀组采用一体化铸造成型后做机加工精加工的工艺路线，主体基体为近似三瓣对称的不规则块状结构，三个主腔体沿中心呈120°圆周排布，每个主腔体对应设置大直径主通路接口与小直径旁通接口，主通路用于大流量介质的进出，旁通接口可接压力检测元件、泄压支路或者控制流道，所有接口的端面都预留了密封槽安装位，可适配O型圈或者平垫片密封，满足中低压工况下的密封要求。设计阶段优先考虑了流道的平顺性，内部流道转角处均做了圆弧过渡处理，避免直角转折造成的介质流阻激增，同时减少介质内杂质在转角处的沉积堵塞风险，针对不同通径的接口，安装配合面的粗糙度要求控制在Ra1.6，保证密封件贴合的紧密性。

　　实际选型安装时，需要注意该阀组的安装边界：三个主腔体向外延伸的接口端最大外轮廓直径需匹配安装舱室的预留空间，底部的平整安装面设置了多个定位销孔与螺栓固定孔，可直接固定在安装基板或者阀块安装面上，固定孔的位置度公差控制在0.05mm以内，保证安装后各接口与外接管路的同轴度，避免强行对接造成的密封件偏磨泄漏。不同通路的通径配比经过流量匹配计算，三个主通路通径一致，可实现三路等流量分配，旁通接口通径为主通路的1/3，满足小流量支路的取流需求，若应用在气动回路中，该结构可承受1.0MPa的工作压力，应用在液压回路中可适配6.3MPa以下的中低压工况，若更换密封件材质，也可兼容水、液压油、低压气体以及部分弱腐蚀性化工介质。

　　建模过程中，针对阀体的壁厚做了针对性的强度校核，主腔体的壁厚按照耐压强度公式计算后预留了1.5倍的安全余量，相邻腔体之间的隔墙厚度满足承压要求，不会在额定工作压力下出现鼓胀或者开裂问题，同时在各接口与主体连接的位置做了加强筋过渡，避免管路安装时的侧向力造成接口根部断裂。外部轮廓的非配合面做了拔模斜度处理，满足铸造或者3D打印成型的工艺要求，配合面的加工余量预留均匀，减少后续机加工的走刀量，提升加工效率。

　　这类集成阀组相比传统的管式阀拼装结构，省去了大量的过渡接头与连接管路，装配时仅需要将外接管路直接对接在阀组的对应接口上即可，装配工时可缩短40%以上，同时减少了接头泄漏点，后期运维时的故障排查点更少，整体系统的可靠性更高。在小型液压工作站、实验室流体分配台、自动化设备的气动控制模组中，这类紧凑式多通路阀组的应用占比正在逐年提升，尤其在安装空间受限的移动式流体设备中，集成化结构的优势更为明显。设计时还考虑了扩展性，其中两个旁通接口预留了改装空间，可根据实际使用需求加装节流塞、单向阀或者压力传感器，不需要对阀体主体做二次加工，适配不同工况的定制化需求。
