油罐车底盘配套安装固定支座结构

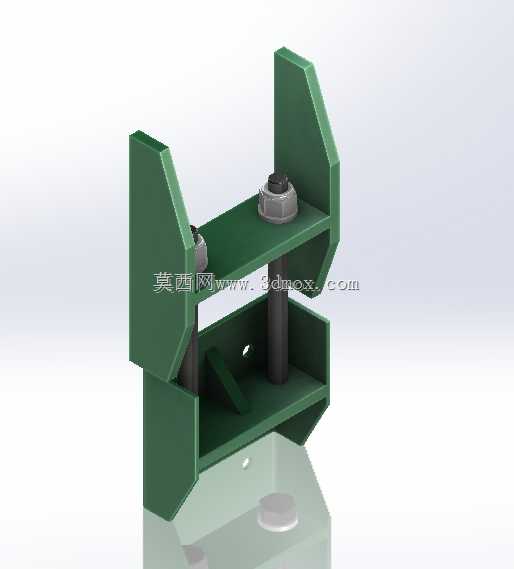

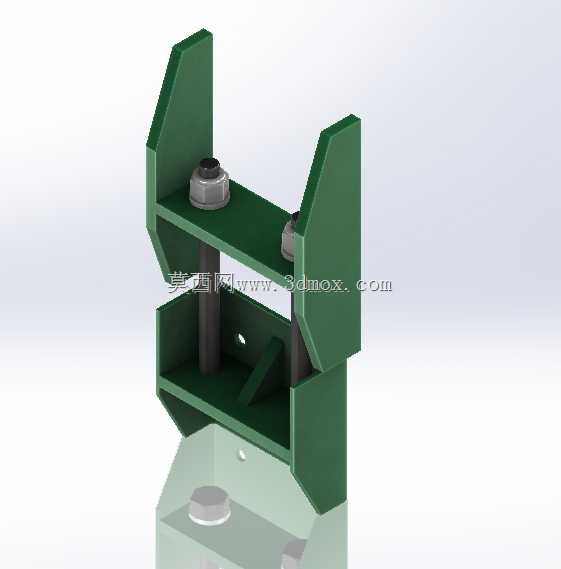

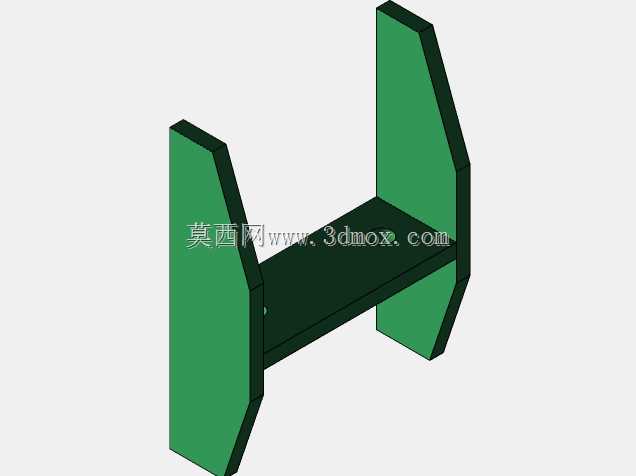

　　在危化品公路运输领域，油罐车的底盘附属件安装可靠性直接决定整车运行安全，这类适配Sobresasis底盘的固定支座，主要承担车载罐体附属构件、管路组件或者操作平台的载荷传导作用，日常工况下需要持续承受车辆行驶过程中的颠簸振动、转弯侧倾力以及紧急制动时的惯性冲击，是底盘上不起眼但容错率极低的连接部件。从结构设计逻辑来看，该支座采用双侧立式翼板搭配上下两层水平承托板的框架式构型，双侧翼板做了斜切收边处理，既可以削减部件整体自重，也能避免尖锐边角在安装、检修过程中剐蹭作业人员或者相邻管线，上下承托板之间设置的竖向连接柱搭配顶部锁紧螺母结构，可实现被固定件的快速装夹与位置微调，无需在安装现场额外配焊连接点位，适配不同厚度规格的被固定构件。

　　下层承托板上预留的两个光孔，是用于将整个支座固定在底盘大梁对应安装位的连接孔，孔位间距严格匹配对应型号底盘的大梁预装孔位公差，安装时无需现场扩孔或者重新钻孔，避免破坏底盘大梁的原有结构强度，承托板与翼板之间增设的三角加强筋，针对车辆行驶过程中最容易出现应力集中的焊缝位置做了补强，可有效分散交变载荷下的应力传递路径，避免长期使用后出现焊缝开裂、板材变形的问题。从安装边界来看，该支座整体宽度控制在适配底盘大梁侧装空间的范围内，双侧翼板的外伸尺寸不会超出车辆底盘的侧防护边界，不会影响整车的通过性，竖向高度预留了足够的锁紧操作空间，顶部的螺母安装位预留了标准扳手的操作间隙，现场安装时不需要使用特殊工装，用常规开口扳手即可完成锁紧作业。

　　实际应用场景中，这类支座除了用于油罐车底盘的构件固定，其结构形式经过尺寸微调后也可用于同类型重型载重卡车的底盘附属件安装，框架式的结构本身具备不错的抗扭性能，即便在非铺装路面的颠簸工况下，也能保持被固定构件的位置精度，不会出现松动移位的问题。设计过程中充分考虑了户外使用的耐候性需求，整体结构没有易积水的封闭腔体，所有板材连接位置都做了倒角过渡，喷涂防护层时不会出现积液死角，能有效降低长期户外使用过程中的锈蚀风险，竖向连接柱采用实心圆钢材质，与上下承托板之间采用过盈配合加周边满焊的连接方式，可承受足够的轴向锁紧力与横向剪切力，完全满足重型车辆底盘部件的载荷要求。不同于普通的平板式连接支座，

　　这种双侧环抱式的结构可以对被固定件形成侧向约束，即便锁紧螺母出现一定程度的松动，被固定件也不会直接从支座上脱出，给日常检修留出了足够的容错空间，这一点对于常年在长途路线运行的危化品运输车辆来说尤为重要，能大幅降低小故障引发安全事故的概率。
