油气储罐用蒸气回收适配连接装置

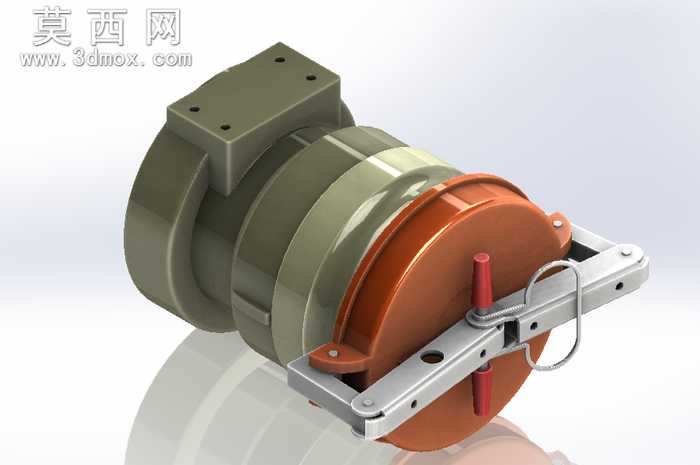

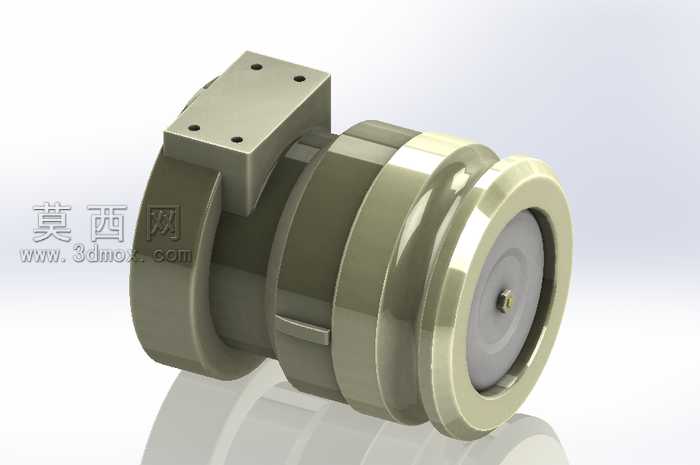

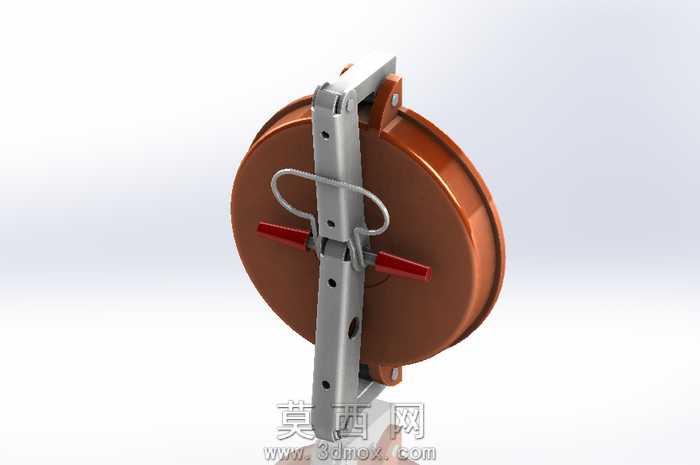

本作品为蒸气回收适配器三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循油气回收接驳部件的实际工程尺寸规范，对各部件的装配公差、配合间隙做了精准还原。模型整体分为主体连接基座、中部密封缓冲段、端部快锁卡扣机构三个核心模块，建模时先通过草图绘制各部件的截面轮廓，再运用拉伸、旋转、扫描等基础特征命令生成主体结构，针对基座上的安装孔位、卡扣铰接处的销轴孔等细节，采用异形孔向导、布尔运算等功能完成精细化建模，确保所有孔位的位置度、孔径尺寸完全匹配实际安装需求。材质渲染阶段，为主体基座部分赋予军绿色硬质工程塑料材质，调整材质的粗糙度、反光度参数还原工业塑料的哑光质感；中部缓冲段采用分层材质设置，外层为橄榄绿耐磨橡胶材质，添加细微的磨砂纹理提升真实感，内层为金属衬套赋予哑光金属质感；端部端盖采用橙红色耐油橡胶材质，搭配金属质感的快锁扳手、销轴部件，金属部件添加轻微的倒角反光与使用痕迹纹理，卡扣处的弹簧部件单独赋予不锈钢亮面材质，还原金属弹性件的光泽特性。结构设计上充分考虑实际使用场景的需求，基座部分设置四个对称分布的安装固定孔，用于与地下储罐泄漏围堵沙井的立管进行稳固连接；中部多段式缓冲结构可补偿安装过程中的位置偏差，同时吸收管路运行过程中的振动，避免密封失效；端部的快锁卡扣机构采用杠杆式设计，扳动扳手即可带动锁扣完成锁紧与释放动作，搭配红色定位销实现锁止状态的固定，操作便捷且锁紧可靠，端盖与主体的贴合面设置密封槽结构，可嵌入密封圈实现蒸气的零泄漏密封。整体建模过程中对所有活动部件做了装配体配合约束，可模拟卡扣的开合动作，各部件之间无干涉、无错位，完全符合实际产品的装配逻辑，可直接用于工程演示、结构验证以及生产加工的参考依据。
