地下储罐防溢沙井蒸汽回收适配装置

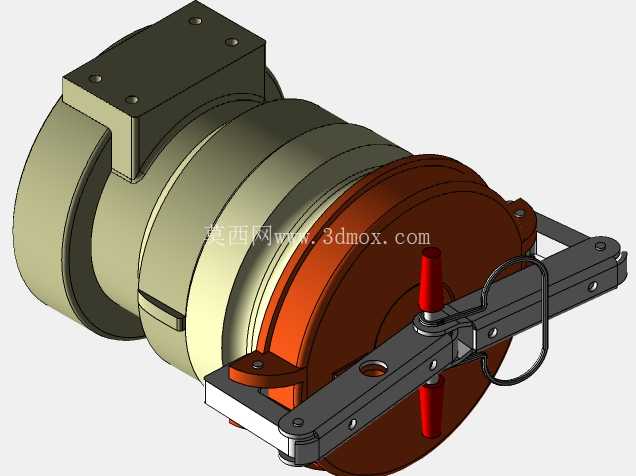

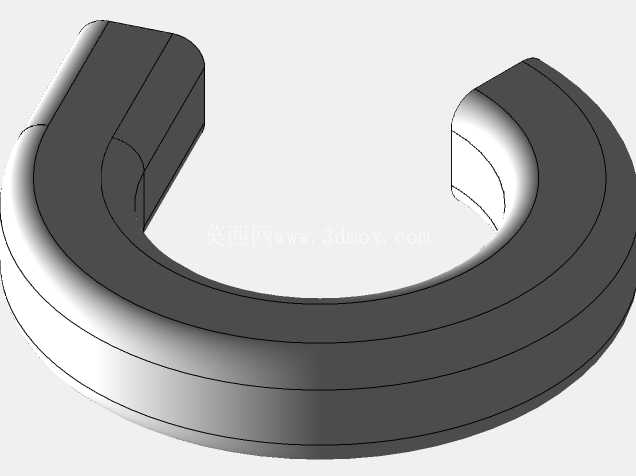

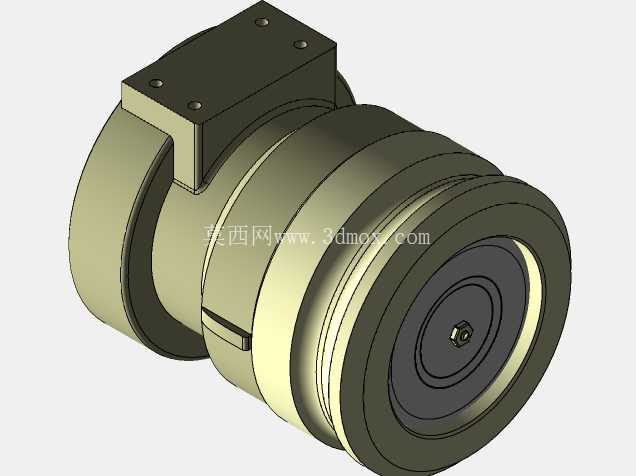

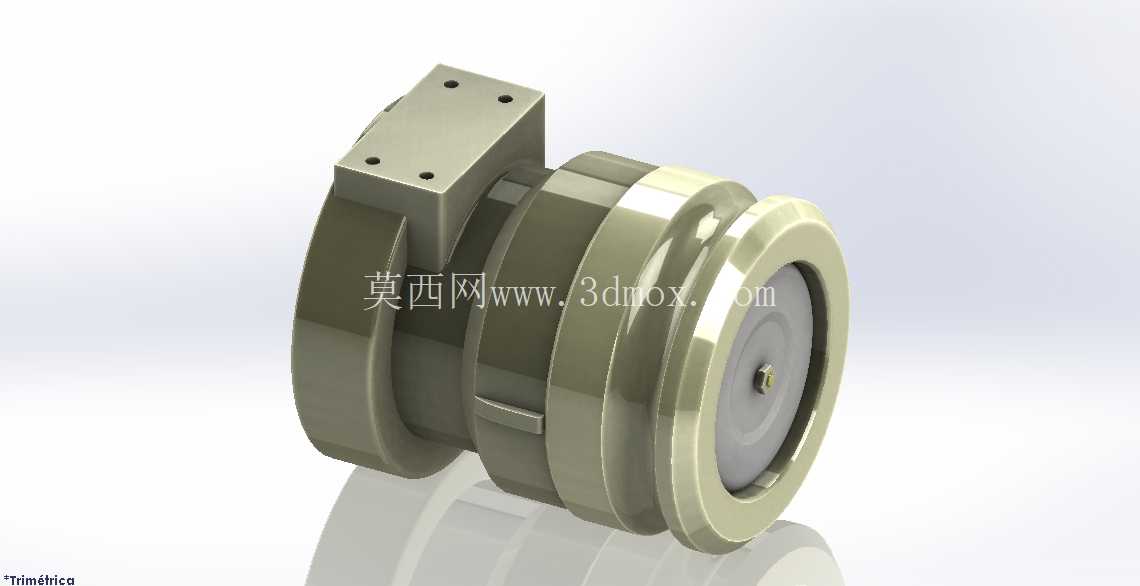

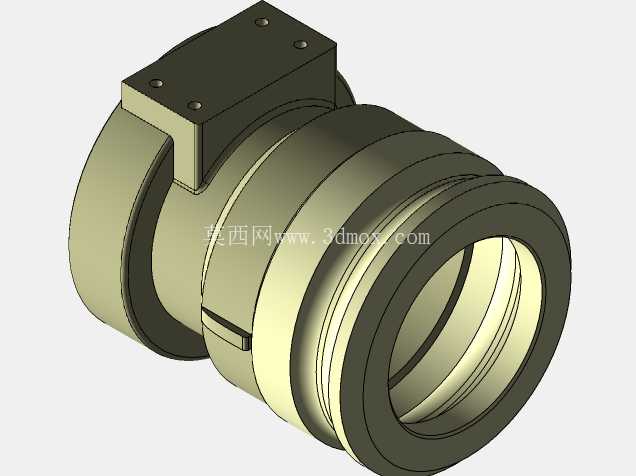

　　在油品、液态化工品仓储场站的地下储罐系统中，储罐顶部的蒸汽回收立管是连通罐体与地面油气回收管网的核心通道，而防溢沙井作为立管穿出地面层的防护节点，长期存在立管与回收管线对接偏差、密封失效导致油气逸散、检修拆装效率低的问题，这款适配装置正是针对该场景的痛点完成结构设计。从实际安装边界来看，装置一端采用带安装孔位的方形法兰对接结构，四个定位孔的孔距与防溢沙井内预留的立管安装基座完全匹配，安装时无需额外在沙井壁面打孔改造，直接通过螺栓紧固即可完成与立管端的固定，对接端的筒身外径与常规DN100规格的蒸汽回收立管内径适配，筒身外侧的多道环形凸台一方面用于套装密封胶圈，阻断沙井内积水、杂物进入立管内部，另一方面也作为安装时的定位基准，保证装置装入立管后轴向位置偏差不超过2mm。

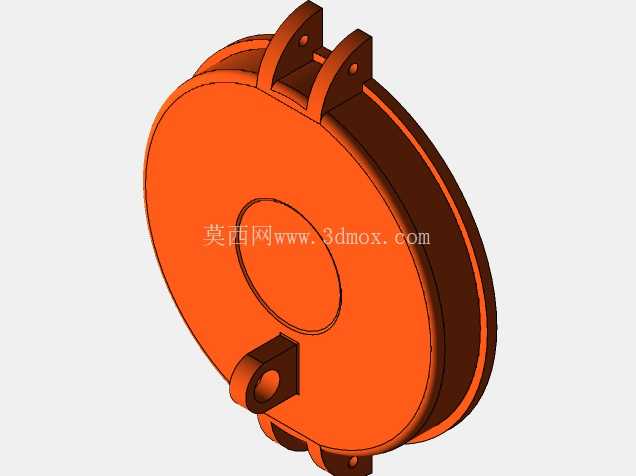

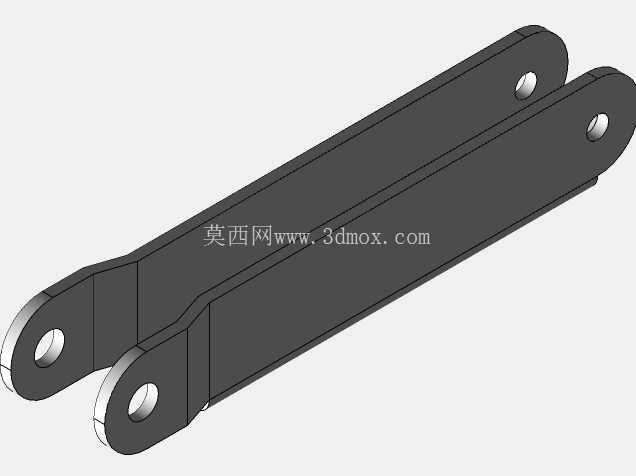

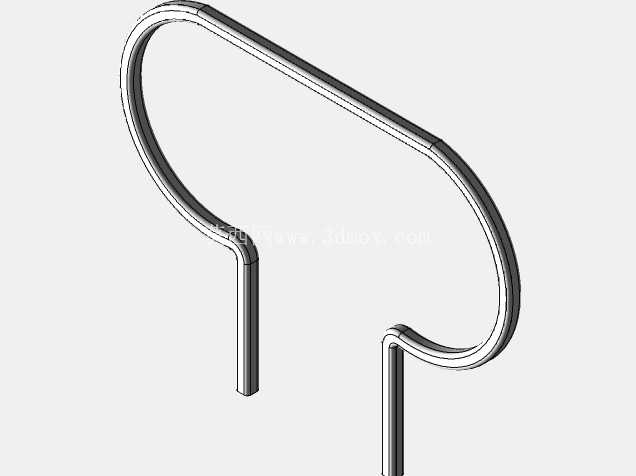

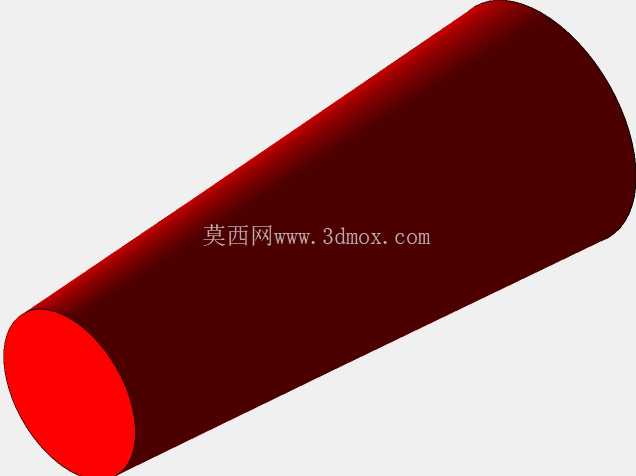

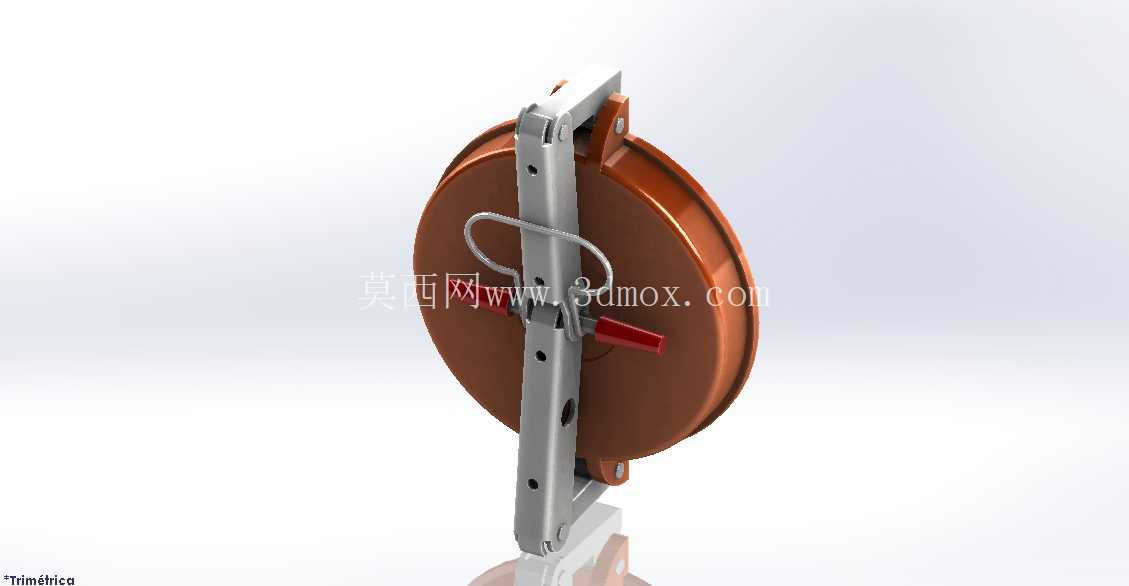

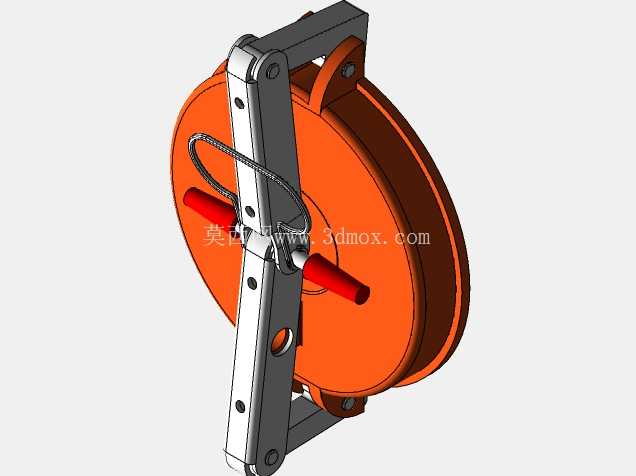

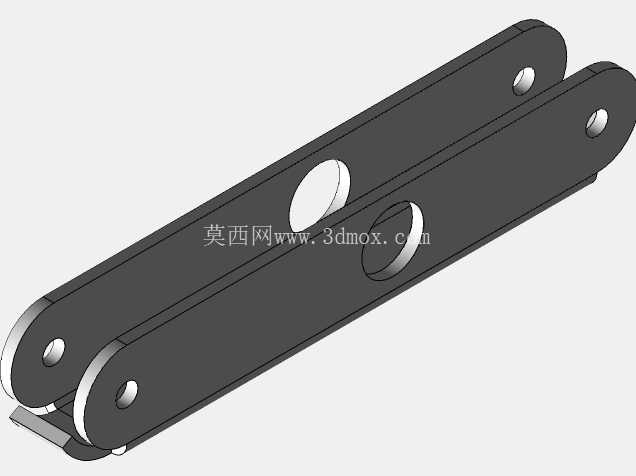

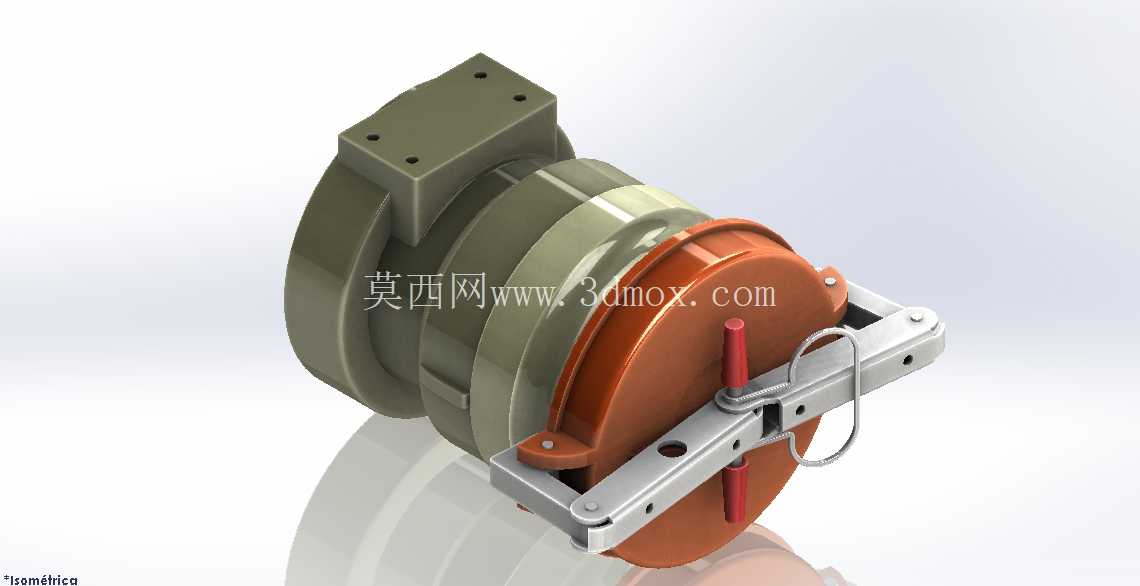

　　装置另一端的快开锁紧结构是功能设计的核心，橙色端盖为密封承压面，内侧嵌装耐油耐烃类腐蚀的氟橡胶密封垫，端盖边缘的铰接式锁紧压杆搭配红色锁止销，日常回收作业时压杆扣合到位后插入锁止销，可保证0.3MPa工作压力下无蒸汽泄漏，当需要对储罐进行检维修、清罐作业时，拔出锁止销扳开压杆即可快速打开端盖，无需拆卸整套法兰螺栓，单人操作耗时不超过30秒，大幅提升场站运维效率。压杆旁的金属拉环用于连接防坠链，避免端盖开启后掉落至沙井底部，适配装置中部的阶梯式变径筒身，既可以缓冲蒸汽流动时的压力脉动，减少管网振动对立管焊接处的疲劳损伤，也预留了温度、压力检测探头的安装接口位置，场站可根据自身监测需求加装传感器，无需对装置进行二次切割加工。

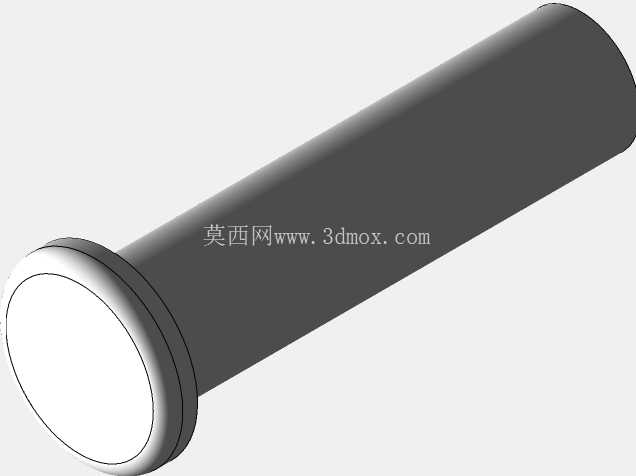

　　从结构建模的细节来看，所有棱角位置均做了R3-R5的圆角处理，一方面避免安装时尖锐边角划伤施工人员，另一方面也减少应力集中，提升装置在户外温差变化、土壤沉降带来的错位应力下的结构强度，锁紧压杆的铰接轴采用间隙配合设计，预留0.1mm的转动间隙，避免长期暴露在户外锈蚀后出现卡滞，锁止销的端部做了滚花处理，戴劳保手套操作时也能顺利插拔。在实际选型应用中，该适配装置可覆盖常压内浮顶储罐、拱顶储罐的蒸汽回收立管改造需求，适配的立管材质包含碳钢、不锈钢、玻璃钢等多种常见管材，安装时仅需保证立管端部的法兰基座水平度偏差不超过1°，即可保证整套装置的密封性能，装置整体的轴向长度控制在280mm以内，安装后不会突出防溢沙井的盖板平面，不影响沙井盖板的正常启闭，也不会被过往巡检车辆碾压损坏。针对部分场站存在的立管倾斜偏差问题，装置筒身与法兰连接位置预留了3°的角度补偿余量，可抵消立管安装时的小角度倾斜，避免强行对接导致的密封垫偏磨泄漏。
