工业罐用可调式光学传感探头结构

　　在工业流体存储、过程物料管控的现场场景里，这类光学传感探头常被部署在储液罐、工艺槽体的预设点位，承担液位触发、介质有无判定的核心检测功能，相比传统浮球式检测部件，它没有可动机械结构，长期运行的卡滞风险更低，对粘稠类、含少量杂质的工业介质适配性更好，能在常压储液、工艺循环管路配套的罐体上稳定输出开关量信号，给上下游的进料阀、泵组控制提供可靠的触发依据。

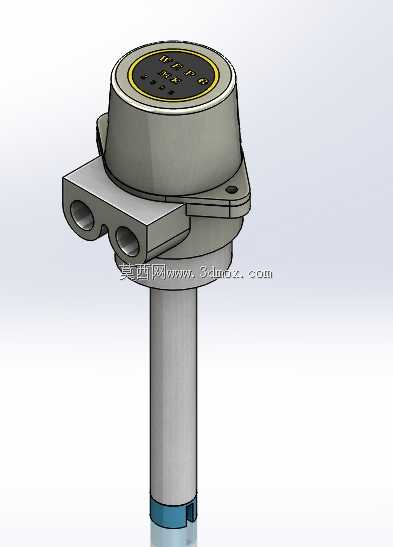

　　从安装适配的边界来看，这款探头的安装基准完全围绕通用50mm安装接口做匹配，既可以在罐体预制的50mm光孔上完成穿装，靠配套的平垫圈、锁紧螺母从罐壁外侧压紧实现静密封，也能直接拧入预制了50mm BSP管螺纹的安装接口，两种安装方式不需要额外做转接结构改造，能直接适配多数存量工业罐体的常规安装开孔规格，现场改造替换旧探头的时候不需要重新扩孔、攻丝，能大幅缩短现场停机施工的时长。探头的探杆部分做了等径直段设计，穿入罐体内部的长度可以根据实际罐壁厚度、内部检测点位的高度需求做适配，探杆底端的检测端面做了平齐化处理，不会在探入罐内的时候形成容易挂留物料的凸起结构，减少介质残留对检测精度的干扰。

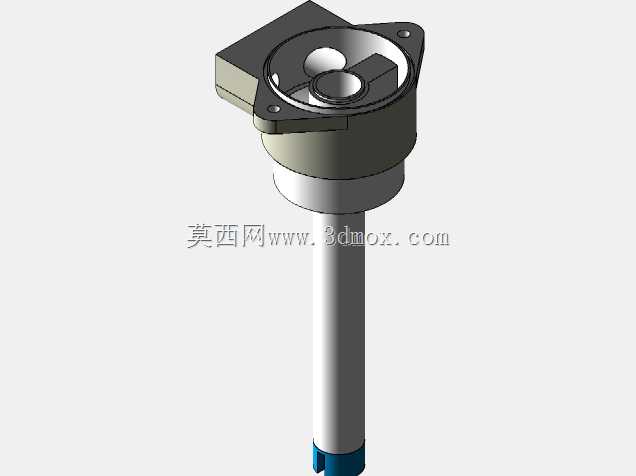

　　这款探头的核心可调设计，是针对现场安装后感应高度偏差的问题做的结构优化，不需要把整个探头从罐体上拆下来重新调整安装位置，只需要松开外壳顶部的内部带帽螺钉，就可以沿着探杆的轴向上下滑动探头的主体检测部分，把检测端面调整到实际需要的感应高度位置，调整到位之后重新拧紧带帽螺钉就能完成锁止固定。这种调整逻辑完全规避了传统固定探头调整点位时需要反复拆装密封件、重新做密封测试的繁琐流程，现场调试的时候，操作人员可以在罐顶直接完成高度微调，甚至在罐体带料（非承压状态）的情况下也能完成小范围的点位修正，调试效率比传统固定结构探头提升不少。

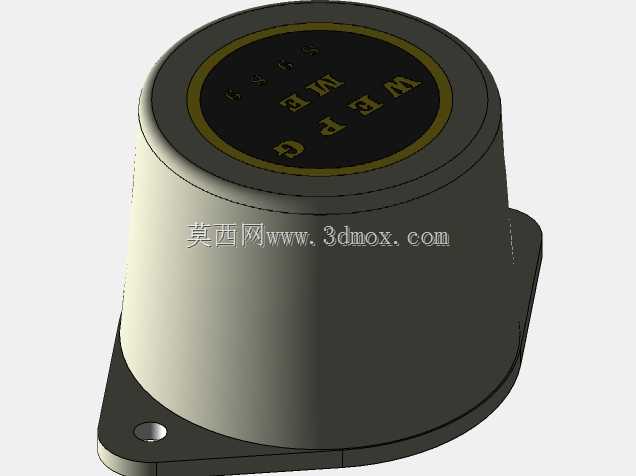

　　从外形结构的细节设计来看，探头的主体外壳做了带安装侧翼的造型，两个侧翼上预制了光孔，当现场安装面平整度不足、靠螺母锁紧密封可靠性不够的时候，可以用螺栓穿过侧翼光孔把探头整体压装在安装法兰面上，给密封面提供更均匀的压紧力，避免单靠螺纹锁紧带来的偏载渗漏问题。外壳顶部的接线腔做了沉台设计，接线完成之后可以配套上盖做密封，避免现场的粉尘、喷淋水侵入接线端子部分，防护等级能满足工业现场户外安装、车间冲洗区域的使用要求。探杆和主体外壳的配合部分做了导向止转结构，上下调整感应高度的时候，探头主体不会跟着探杆发生周向转动，接线方向能始终保持预设的朝向，不会因为调整高度导致线缆扭转、拉扯接线端子。

　　在实际选型适配的时候，需要注意这款探头的探杆滑动调整行程是有限范围的，选型前要提前核算罐壁厚度、内部需要的检测点位距离罐外壁的尺寸，确保调整行程能覆盖实际安装需求；如果是用在承压罐体上，优先选择螺纹拧入的安装方式，同时在螺纹配合处缠绕适配介质特性的密封带，保证密封面的耐压能力；如果是用在有强腐蚀介质的场景，还需要确认探杆、外壳的材质和介质的相容性，避免长期使用出现部件腐蚀导致的检测失效、密封渗漏问题。这款结构的三维建模过程中，把安装配合的公差、密封件的安装槽位、可调结构的锁止间隙都做了还原，结构设计人员可以直接参考这个结构做同类型检测探头的衍生设计，也能在做罐体配套设计的时候直接调用这个模型做安装干涉校验，提前核对安装空间、操作维护空间是否满足现场要求，避免后期安装的时候出现和周边管线、罐体加强筋干涉的问题。
