4英寸API适配重力耦合连接装置

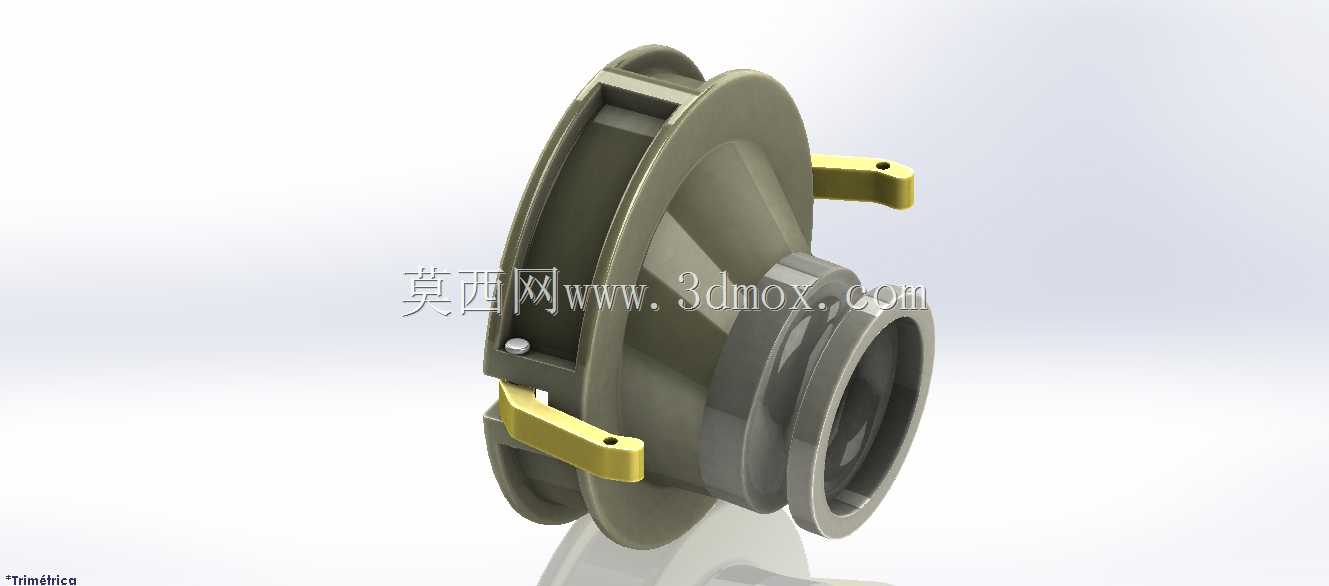

　　在散装流体物料输送、槽罐车装卸、工业管路快速接驳的作业场景里，管路连接的可靠性与拆装效率直接决定现场作业的安全等级与周转效率，这款重力耦合装置正是针对4英寸API适配器与4英寸软管的对接场景做的定向结构优化，核心解决传统法兰对接拆装步骤繁琐、对位难度高、带压作业易泄漏的痛点。从实际作业工况来看，这类耦合装置多应用在石化散装物料装卸、市政吸污排涝、粉体气力输送的管路末端，作业时往往需要操作人员在有限空间内快速完成管路对接，还要保证输送过程中在介质重力、管路晃动、压力波动的影响下不会出现脱开、漏液的问题，设计时首先围绕重力自锁的核心逻辑做结构排布：装置主体采用锥面导向的承插结构，对接时不需要额外的螺栓对位，

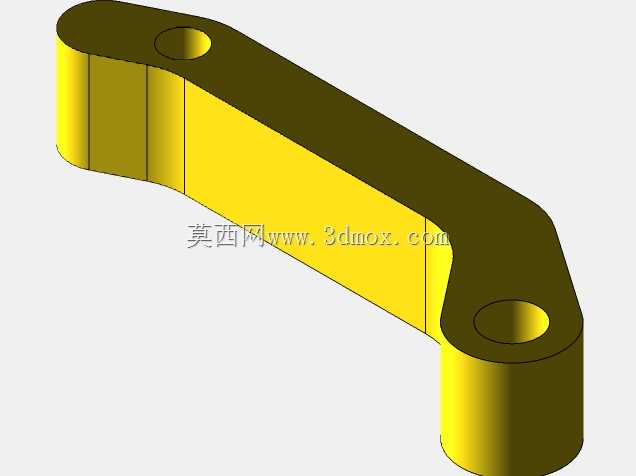

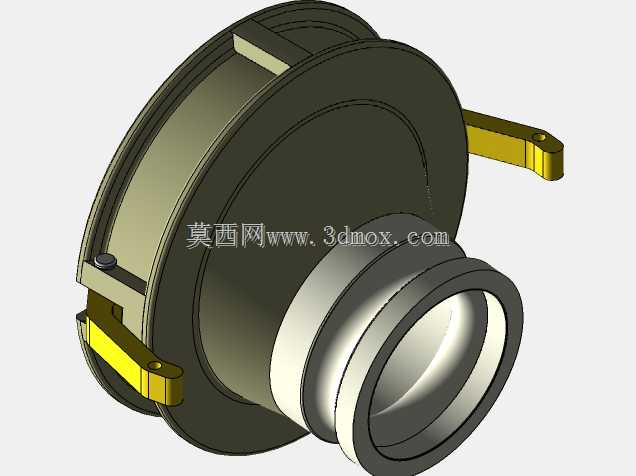

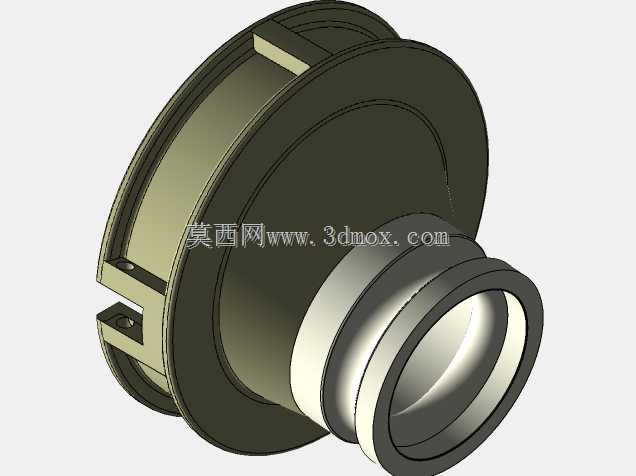

　　依靠适配器与耦合器本体的锥面导向就能自动滑入对位，三个周向均布的锁钩在对接到位后，依靠自身重力与介质压力的分力自动卡入适配器的卡槽位，不需要额外操作锁紧手柄就能完成锁止，拆卸时只需要向上抬起锁钩就能快速脱开，整个对接拆卸过程单人操作耗时不超过十秒，相比传统法兰连接效率提升数倍。从结构细节来看，耦合器本体采用变径锥壳结构，入口端的大直径锥面做了15度的导向倾角，既能够补偿对接时±5mm的径向对位偏差，也能在介质流过时减少流道突变带来的压损，出口端的软管连接位做了环形倒刺结构，配合喉箍锁紧后能够承受0.6MPa的工作压力不会出现软管脱开的问题；三个锁钩采用铰接式结构固定在本体的周向凸耳上，锁钩的卡合面做了圆弧过渡处理，

　　对接时不会刮伤适配器的密封面，锁钩的配重段做了加厚处理，在无外力操作时能够依靠自身重力保持锁止状态，即使管路出现小幅振动也不会意外脱开；本体内部的密封槽采用梯形截面设计，配套的橡胶密封圈在受压后能够充分填充密封间隙，即使输送带有少量颗粒杂质的流体，也能保证密封面无泄漏。从安装边界来看，这款耦合装置的整体轴向尺寸控制在180mm以内，最大外径220mm，安装时不需要额外预留过大的操作空间，三个锁钩的操作力臂长度经过优化，操作人员戴劳保手套也能轻松完成解锁操作，装置的重量控制在3.2kg左右，长时间手持操作也不会产生过大的劳动负荷。在建模过程中，所有铰接位的配合间隙都按照实际机加工公差做了预留，锁钩的转动行程做了限位结构，

　　避免解锁时锁钩转动角度过大出现复位困难的问题，流道部分的内壁做了光滑过渡处理，没有直角凸起结构，减少介质输送时的残留，也避免长期使用后杂质堆积在流道拐角处造成堵塞。针对不同的输送介质，这款耦合器的本体材质可以选用铸铝或者不锈钢材质，铸铝版本适合清水、常规粉体的输送场景，重量更轻操作更轻便，不锈钢版本适合腐蚀性流体、食品级介质的输送场景，密封件也可以根据介质特性搭配丁腈橡胶、氟橡胶或者硅胶材质，满足不同工况的使用需求。在实际现场测试中，这款耦合装置经过上千次对接拆卸测试后，锁钩的磨损量小于0.1mm，密封性能没有出现衰减，在0.8MPa的水压测试下保持五分钟无渗漏，完全满足现场散装流体输送的作业要求，相比传统的螺栓连接结构，不仅大幅降低了操作人员的劳动强度，也减少了因为螺栓对位不准、紧固力矩不足带来的泄漏风险，尤其适合需要频繁拆装管路的移动作业场景。
